Princip svařování MIG/MAG

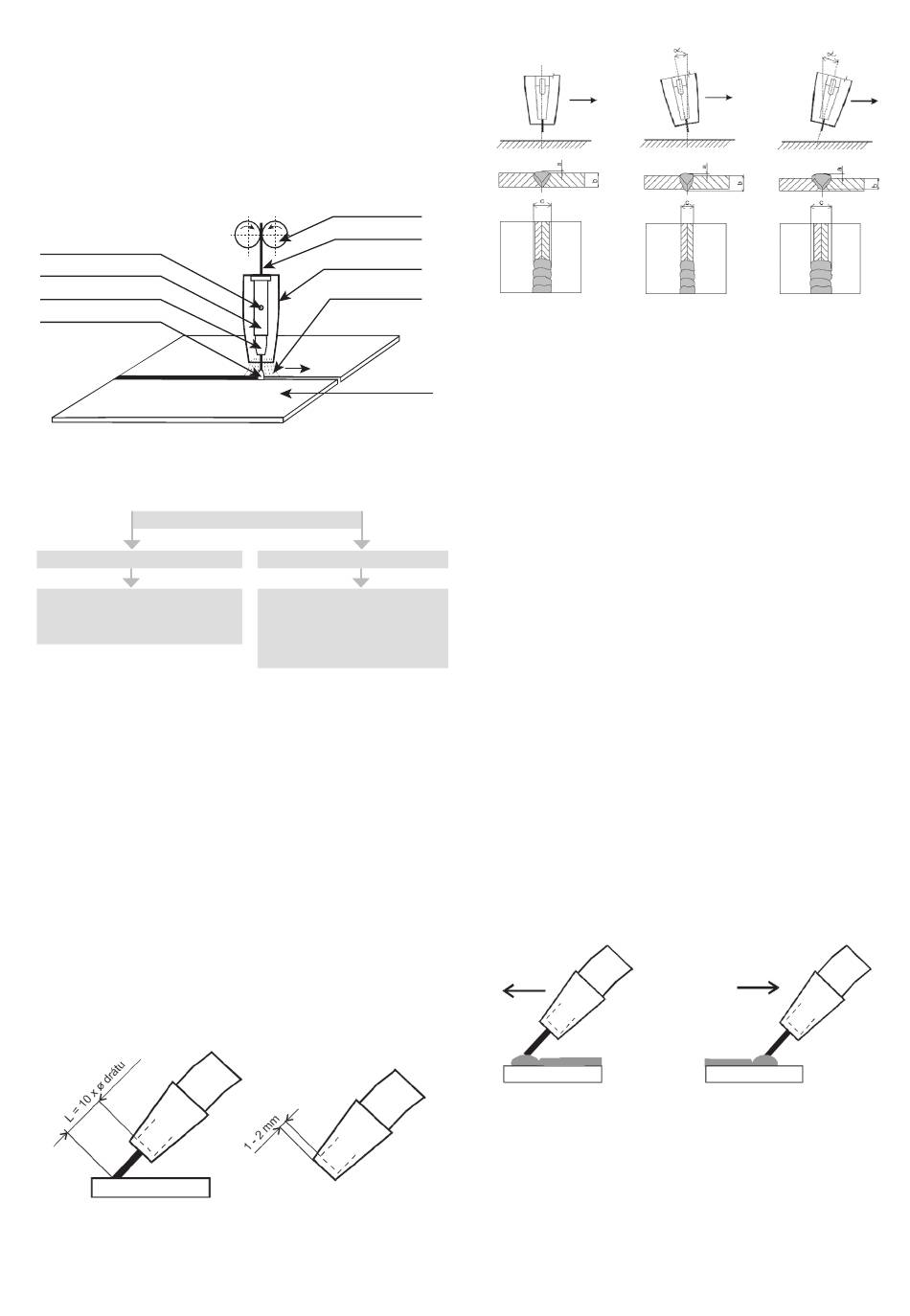

Svařovací drát je veden z cívky do proudového průvlaku
svařovacího hořáku pomocí posuvu. Oblouk propojuje
tavící drátovou elektrodu se svařovaným materiálem.
Svařovací drát funguje jednak jako nosič oblouku a zá-
roveň i jako zdroj přídavného materiálu. Z mezikusu při-
tom proudí ochranný plyn, který chrání oblouk i celý svár
před účinky okolní atmosféry (viz obr. 9).
Otvor pro ochranný plyn
Mezikus
Proudový průvlak
Svářecí oblouk
Obrázek 9
OCHRANNÉ PLYNY
Ochranné plyny
Interní plyny - metoda MIG
Argon (Ar)
Hélium (He)
Směsi He/Ar
PRINCIP NASTAVENÍ SVAŘOVACÍCH PARAMETRŮ
Pro orientační nastavení svářecího proudu a napětí me-
todami MIG/MAG odpovídá empirický vztah
U = 14 + 0,05 x I . Podle tohoto vztahu si můžeme určit
2 2
potřebné napětí. Při nastavení napětí musíme počítat s
jeho poklesem při zatížení svářením. Pokles napětí je cca
4,8 V na 100 A.
Nastavení svářecího proudu provádíme tak, že pro zvo-
lené svářecí napětí doregulujeme požadovaný svářecí
proud zvyšováním nebo snižováním rychlosti podávání
drátu, případně jemně doladíme napětí až je svařovací
oblouk stabilní.
K dosažení dobré kvality svárů a optimálního nastavení
svařovacího proudu je třeba, aby vzdálenost napájecího
průvlaku od materiálu byla přibližně 10x Ø svařovacího
drátu (obr. 10). Utopení průvlaku v plynové hubici by ne-
mělo přesáhnout 2 – 3 mm.
Obrázek 10
Kladky posuvu
Sv. elektroda
Plynová hubice
Ochranný plyn
Svařovaný materiál
Aktivní plyny - metoda MAG
Oxid uhličitý
Směsné plyny
Ar/CO
2
Ar/O
2
DRŽENÍ A VEDENÍ SVAŘOVACÍHO HOŘÁKU
A
Obrázek 11
Svařování kovů v ochranné atmosféře je možno prová-
dět při volbě odpovídajících parametrů ve všech mož-
ných polohách (vodorovně, horizontálně, nad hlavou,
svisle vzestupně i sestupně a zároveň i napříč v uvede-
ných polohách). Ve vodorovné nebo horizontální polo-
ze je obvyklé držení hořáku v úhlu do 30°. U silnějších
vrstev se svařuje příležitostně též lehce tahem. Nejvhod-
nější držení hořáku pro pokrytí místa svaru ochranným
plynem je svislé (neutrální) nastavení hořáku (obrázek
11 A). V této poloze je však špatně vidět na místo svaru,
neboť je zakryto plynovou tryskou. Z tohoto důvodu ho-
řák nakláníme (obr. 11B a C). Při velkém naklánění hořá-
ku hrozí nebezpečí nasátí vzduchu do ochranného plynu,
což by mohlo mít neblahý vliv na kvalitu svaru.
SVAŘOVÁNÍ TLAČENÍM A TAŽENÍM
Mírný pohyb „tlačením" se využívá při svislém svařování
směrem nahoru a při vodorovném svařování nad hlavou
(obr. 12). Pouze při svařování klesajícího svaru směrem
dolů se hořák drží v neutrální nebo mírně „tahací" polo-
ze. Svislé svařování směrem dolů se používá nejvíce pro
tenké plechy, u silnějších plechů vzniká riziko špatného
propojení, protože tavenina stéká podél spoje a předbí-
há svar, zejména pokud je tavenina příliš tekutá. v dů-
sledku vysokého napětí. Takový postup vyžaduje značný
stupeň odbornosti a zkušenosti (obr. 13).
Obrázek 12
B C
Obrázek 13
CZ | 7
