Połączenia kablowe
PODŁĄCZENIE MASZYNY DO SIECI ELEKTRYCZNEJ
Maszyny 2040 i 2080 spełniają wymagania klasy bez-
pieczeństwa I, tj. wszystkie części metalowe, które są
dostępne bez zdjęcia pokrywy, są połączone z uziemie-
niem ochronnym sieci elektrycznej. Do sieci elektrycznej
maszynę podłącza się tylko kablem sieciowym z wtyczką
z ochronnym stykiem uziemiającym.
Zawsze wyłączać maszynę i włączać wyłącznikiem głó-
wnym na maszynie! Nie używać do wyłączania wtyczki
sieciowej! Potrzebne zabezpieczenie jest podane w roz-
dziale "dane techniczne".
Maszyna jest dostarczana z wtyczką 16 A do podłączenia
do sieci jednofazowej 1x 230 V. Ewentualną wymianę
kabla zasilającego może przeprowadzać wyłącznie upra-
wniona osoba z kwalifikacjami elektrotechnicznymi.
Gniazdko elektryczne musi być chronione bezpiecznika-
mi lub automatycznym rozłącznikiem zabezpieczającym.
UWAGA 1: Jakiekolwiek przedłużenie kabla musi mieć
odpowiedni przekrój kabla i zasadniczo nie z mniejszym
przekrojem niż oryginalny kabel dostarczany z maszyną.
UWAGA 2: Ze względu na wielkość mocy zainstalowa-
nej może być potrzebna zgoda dystrybutora energii na
podłączenie urządzenia do publicznej sieci dystrybucyj-
nej.
PALNIK SPAWALNICZY
Palnik spawalniczy służy do prowadzenia drutu spa-
walniczego, gazu ochronnego i prądu elektrycznego
do miejsca spawania. Po naciśnięciu przycisku palnika
przez palnik zacznie przechodzić drut spawalniczy i gaz
ochronny. Do zapalenia łuku dojdzie po dotknięciu dru-
tem spawalniczym spawanego materiału.
UWAGA! Jeżeli jest używany drut spawalniczy innej
średnicy niż 0,8 mm, musi zostać wymieniona dysza prą-
dowa na palniku.
KABEL MASY
Zacisk masy utrzymywać w czystości, aby zapewni-
ał doskonały kontakt ze spawanym materiałem i, o ile
to jest możliwe, umieścić wprost na spawaną część.
Powierzchnia stykowa musi być czysta i jak największa
- należy oczyścić od farby i rdzy.
GAZ OCHRONNY I INSTALACJA BUTLI GAZOWEJ
Do spawania MIG/MAG należy stosować jako gaz
ochronny gazy nieaktywne (argon, CO
argon-CO ). Upewnić się, że zawór redukcyjny nadaje się
2
do typu użytego gazu.
Instalacja butli gazowej
Butlę gazową zawsze umocować należycie w pozycji pio-
nowej w specjalnym uchwycie na ścianie lub na wózku.
Po skończeniu spawania nie wolno zapomnieć o za-
mknięciu zaworu butli gazowej.

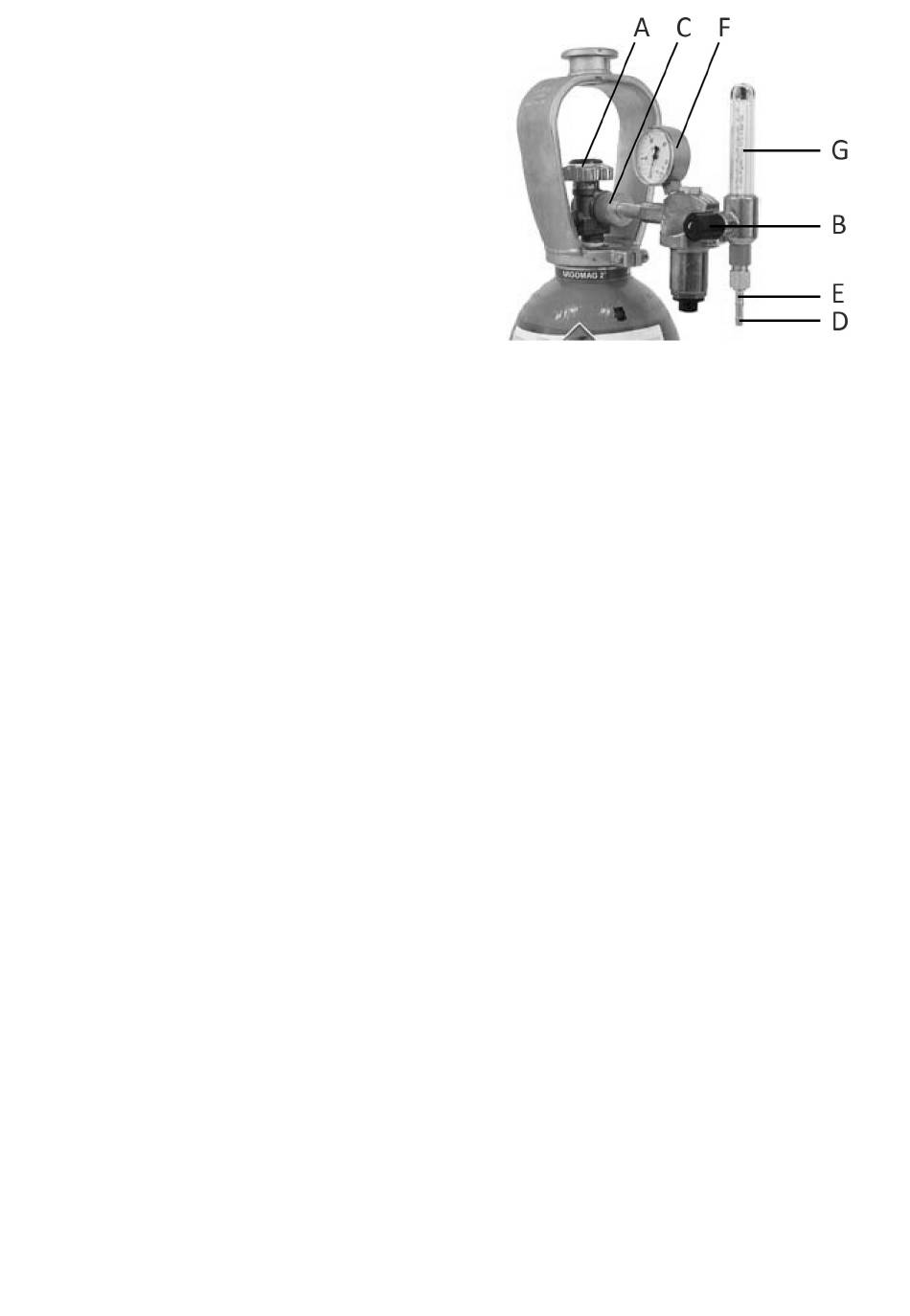

Rysunek 4
Następujące zalecenia dotyczące instalacji dotyczą
większości typów zaworów redukcyjnych:
1. Stanąć z boku i otworzyć na chwilę zawór butli gazo-
2. UWAGA! Uwaga na wysokie ciśnienie gazu!
3. Obracać pokrętłem regulacyjnym B zaworu redukcyj-
4. Zamknąć zawór zaworu redukcyjnego.
5. Nasadzić zawór redukcyjny przez uszczelkę śrubunku
6. Nasadzić końcówkę wężową D z nakrętką nasadową E
7. Podłączyć jeden koniec węża do zaworu redukcyj-
a drugi koniec na maszynie spawalniczej.
8. Dokręcić nakrętkę nasadową z wężem do zaworu re-
9. Otworzyć powoli zawór butli. Manometr butli F będ-
10. UWAGA! Nie zużywać całej zawartości butli. Wymie-
11. Otworzyć zawór zaworu redukcyjnego.
12. Z włączoną maszyną nacisnąć spust palnika.
13. Obracać pokrętłem regulacyjnym B, dopóki przepły-
Po spawaniu zamknąć zawór butli. Jeżeli maszyna będzie
długo nieużywana, poluzować śrubę regulacji ciśnienia.
lub mieszankę
2
PRZYGOTOWANIE DO PRACY - OBRÓCENIE BIEGUNÓW
Niektóre rodzaje drutu spawalniczego wymagają podc-
zas spawania odwróconej biegunowości prądu spawa-
nia. Skontrolować zalecaną biegunowość podaną przez
producenta na opakowaniu drutu.
wej A (rys. 4). W ten sposób wydmucha się ewentual-
ne zanieczyszczenia z zaworu butli.
nego, dopóki nie będzie wyczuwalny opór sprężyny.
na butlę i dokręcić nakrętkę nasadową C kluczem.
do węża gazu i zabezpieczyć zaciskiem wężowym.
nego.
dukcyjnego.
zie wskazywać ciśnienie w butli.
nić butlę, jak tylko ciśnienie w butli wynosi ok. 2 bar.
womierz G nie wskazuje żądanego przepływu.
