Verfahrensweise beim Austausch des
Schweißbrenners
(Variante mit fest Schweißbrenner)

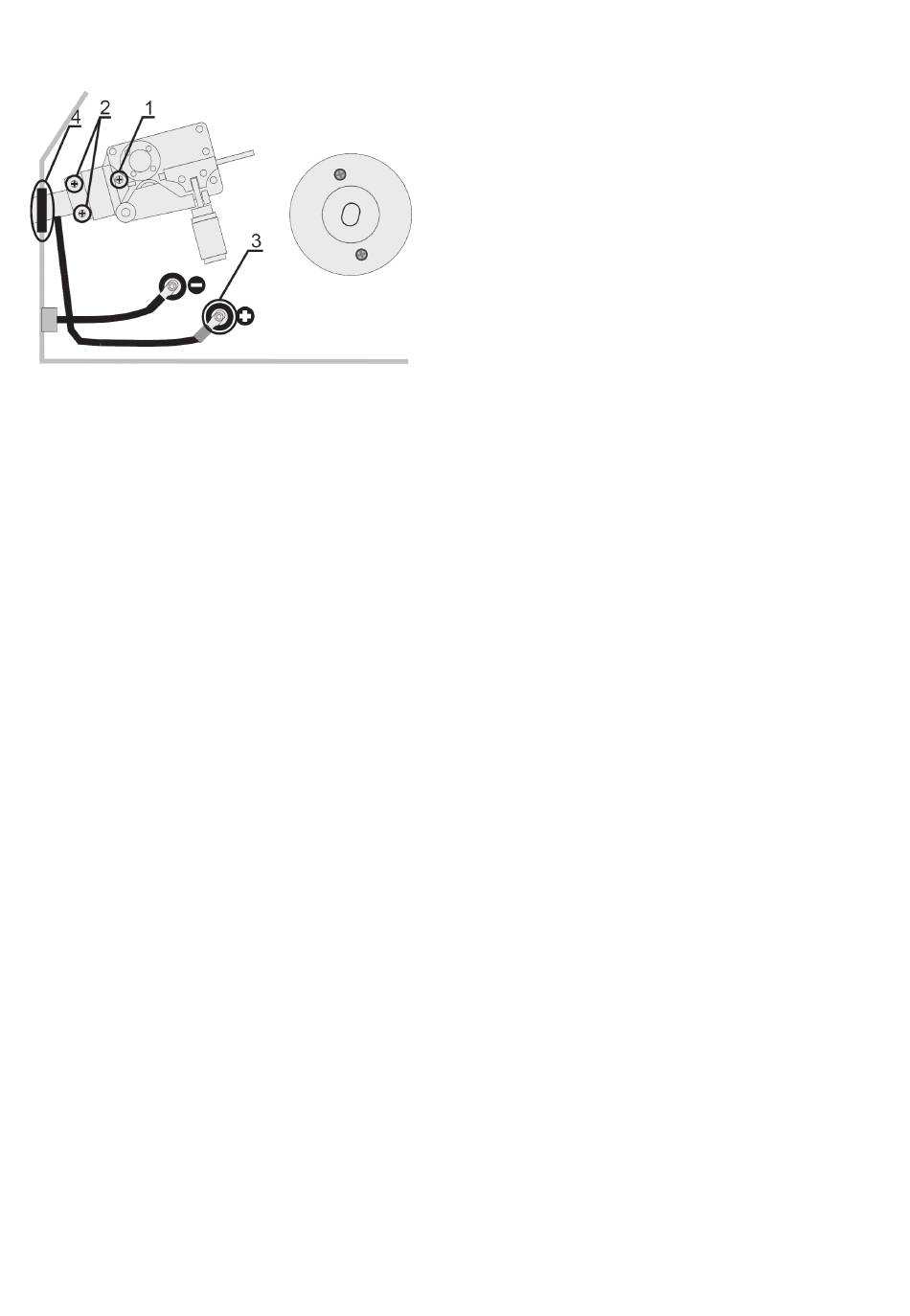

Bild 14
• Entsprechend Absatz: Verfahrensweise bei der Mon-
tage und Demontage der Seitenabdeckung, Abdec-
kungen des Gerätes entfernen.
• Entsprechend Absatz: Polaritätsumkehr, Abdeckung
der Ausgangsklemmen entfernen.
• Entfernen Sie im Leistungsbereich des Gerätes
von dem Verbindungsstück der Gasleitung vom
Schweißbrenner zum Ventil die Schelle, die den Gas-
schlauch mit dem Verbindungsstück vom Brenner
verbindet, und lösen Sie die Verbindung.
• Vom Kabelbaum das Abziehband entfernen und aus
der Steuerplatine den weißen Stecker mit zwei Pins
X9 herausziehen.
• Schrauben Sie die Schraube heraus, Pos. 1.
• Schrauben Sie die zwei Schrauben heraus, Position 2
(Sie müssen die Muttern festhalten, die sich im Leis-
tungsbereich des Gerätes befinden).
• Schrauben Sie die Schrauben heraus und entnehmen
Sie die Kunststoffabdeckung, die mit den Schrauben
befestigt war.
• Schrauben Sie die Mutter heraus und lösen Sie das
Kabel, Position 3.
• Ziehen Sie den Brenner leicht in den Drahtzubrin-
ger ein und den Gasschlauch mit dem Kabel für den
Druckknopf des Brenners vom Leistungsbereich zum
Drahtzubringer heraus.
• Entnehmen Sie an der Vorderseite des Gehäuses die
Kabeltülle, Position 4 (bleibt am Brenner), und lösen
Sie vorsichtig den Schweißbrenner aus dem Gehäuse.
• Bei der Demontage eines neuen Brenners gehen Sie
in umgekehrter Reihenfolge vor (vom letzten Punkt
zum Ersten).
• Widmen Sie dem Anziehen der Schraube, Position
1, besondere Aufmerksamkeit und ziehen Sie diese
vorsichtig an. Gleichzeitig müssen Sie die Länge des
Seilzugendstücks vom Drahtzubringer anpassen. Der
Seilzug darf im Gehäuse des Drahtzubringers nicht
verschwinden und darf gleichzeitig nicht in die Rolle
eingreifen.
30 | DE
Bestellung der Ersatzteile
Für die reibungslose Bestellung geben Sie immer an:
1. Bestellnummer des Teiles
2. Benennung des Teiles
3. Gerätetyp
4. Speisespannung und Frequenz angegebene auf dem
Maschinenschild
5. Fertigungsnummer des Gerätes
