DE / SunMaster CS15TL/CS20TL/CS30TL
Abbildung 8-10 zeigt den allgemeinen Multimeter-Bildschirm.
Für beide DC-Eingänge werden die Spannung, der Strom
und die Leistungsmessungen angezeigt. Die
Ausgangsmessungen zeigen den Effektivwert der Spannung,
den Strom und die Netzfrequenz in jeder Phase an.
Die in den Multimeter-Menüs gezeigten Messungen
unterliegen Messungenauigkeiten und können zeitlich nicht
miteinander in Beziehung gesetzt werden. Diese Werte
können deshalb nicht für Leistungsbewertungen verwendet
werden, wie die Berechnung des Wirkungsgrades und die
Power Point Tracking Performance.
Jeder SunMaster CS Wechselrichter kann mit Hilfe des
Masterbus-Protokolls mit einer StringMaster CS 2-6 SW
Pro String-Verteiler-Box kommunizieren. In den Abschnitten
7.1 bis 7.4 erhalten Sie Informationen darüber, wie Sie ein
MasterBus-Netz zwischen dem CS Wechselrichter und dem
StringMaster errichten.
Wenn der StringMaster angeschlossen ist, entdeckt ihn der
Wechselrichter automatisch und die Messungen werden
auf dem in Abbildung 8-11 weiter unten dargestellten
Multimeter-Bildschirm angezeigt.
Verwenden Sie die Navigationstasten LEFT/RIGHT, um
zwischen den Multimeter- und den StringMaster-Bildschirmen
zu wechseln. Mit der BACK-Taste kehrt das Display zum
Hauptmenü zurück.
Die StringMaster-Messungen müssen im StringMaster-
Einstellungs-Menü konfiguriert werden, bevor genaue
Informationen angezeigt werden. Zusätzliche Informationen
erhalten Sie in Abschnitt 8.10.9.

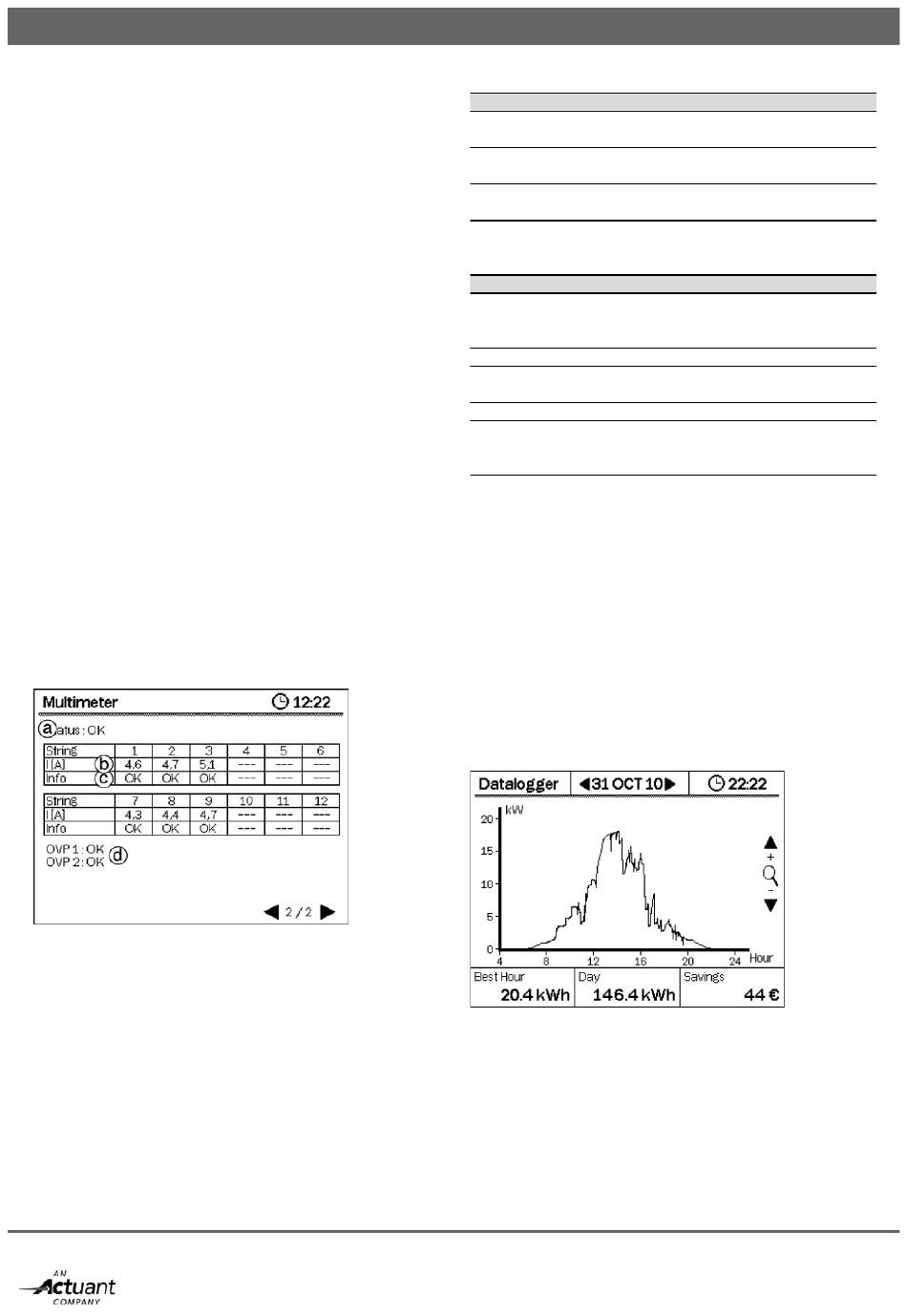

Abbildung 8-11: Eingänge des Multimeter pro String
Der StringMaster-Bildschirm liefert die folgenden
Informationen:
a. StringMaster-Status. Informationen zum Status erhalten
Sie in der folgenden Tabelle.
b. String-Strom. Der für jeden String gemessene Strom.
c. String Info. Überwachungs-Informationen für diesen
speziellen String. Informationen zum Status erhalten Sie in
der folgenden Tabelle.
d. OVP-Status. Auslöse-Status der Überspannungs-Protek
toren im StringMaster. Wenn der StringMaster nicht ange
schlossen ist oder einen Fehler aufweist, können einige
oder alle Punkte drei Striche (---) anstelle eines Wertes
anzeigen. In der folgenden Tabelle sehen Sie die Info-
Mitteilungen zum Status und String sowie deren Bedeutung.
Informationen zum StringMaster-Status
OK Der StringMaster ist ON und im normalen
Betrieb.
ALARM Der StringMaster hat ein Problem in der
PV-Installation entdeckt.
ERROR Der StringMaster hat einen internen Fehler
oder die Kommunikation verloren
Not connected (Nicht angeschlossen) Der StringMaster ist
nicht angeschlossen (und wurde vorher
nicht angeschlossen)
StringMaster String-Info
--- Der String ist nicht konfiguriert, der
StringMaster hat einen Fehler oder ist
nicht angeschlossen
OK Der String ist in Ordnung
OC Der String hat den maximalen Strom von
30A überschritten
NEG Der String-Strom ist umgekehrt.
LOW (niedrig) Der String-Strom liegt unter der Leistung der
PV-Anordnung. Siehe Abschnitt 8.9.9 zwecks
Konfiguration der Zustandsüberwachung
8.7

DATALOGGER

Jeder SunMaster CS Wechselrichter ist mit einem internen
Datalogger ausgestattet, mit dem der Benutzer die Leistung
des Wechselrichters in der Vergangenheit verfolgen kann.
Der Datalogger kann Daten zur Energie über bis zu 10 Jahre
mit adaptiver Auflösung speichern. Durch die adaptive
Auflösung werden die Energiedaten stärker zusammengefasst,
wenn man weiter in die Vergangenheit geht:
• Tägliche Energie zeigt ein auf 10 Minuten genaues Profil
der Energie an, die in den letzten 30 Tagen erzeugt wurde.
• Monatliche Energie zeigt den täglichen Energieertrag der
letzten 12 Monate an.
• Jährliche Energie zeigt den monatlichen Energieertrag der
letzten 10 Jahre an.
Abbildung 8-12: Datalogger, tägliche Energie.
