7.3.1 Errichtung eines Kommunikationsnetzes
Jede Vorrichtung, die sich für das RS485- und das
MasterBus-Netz eignet, ist mit zwei Datenanschlüssen
ausgestattet. Wenn zwei oder mehr Vorrichtungen mit
Hilfe dieser Anschlüsse angeschlossen werden, bilden
sie zusammen ein lokales Datennetz.

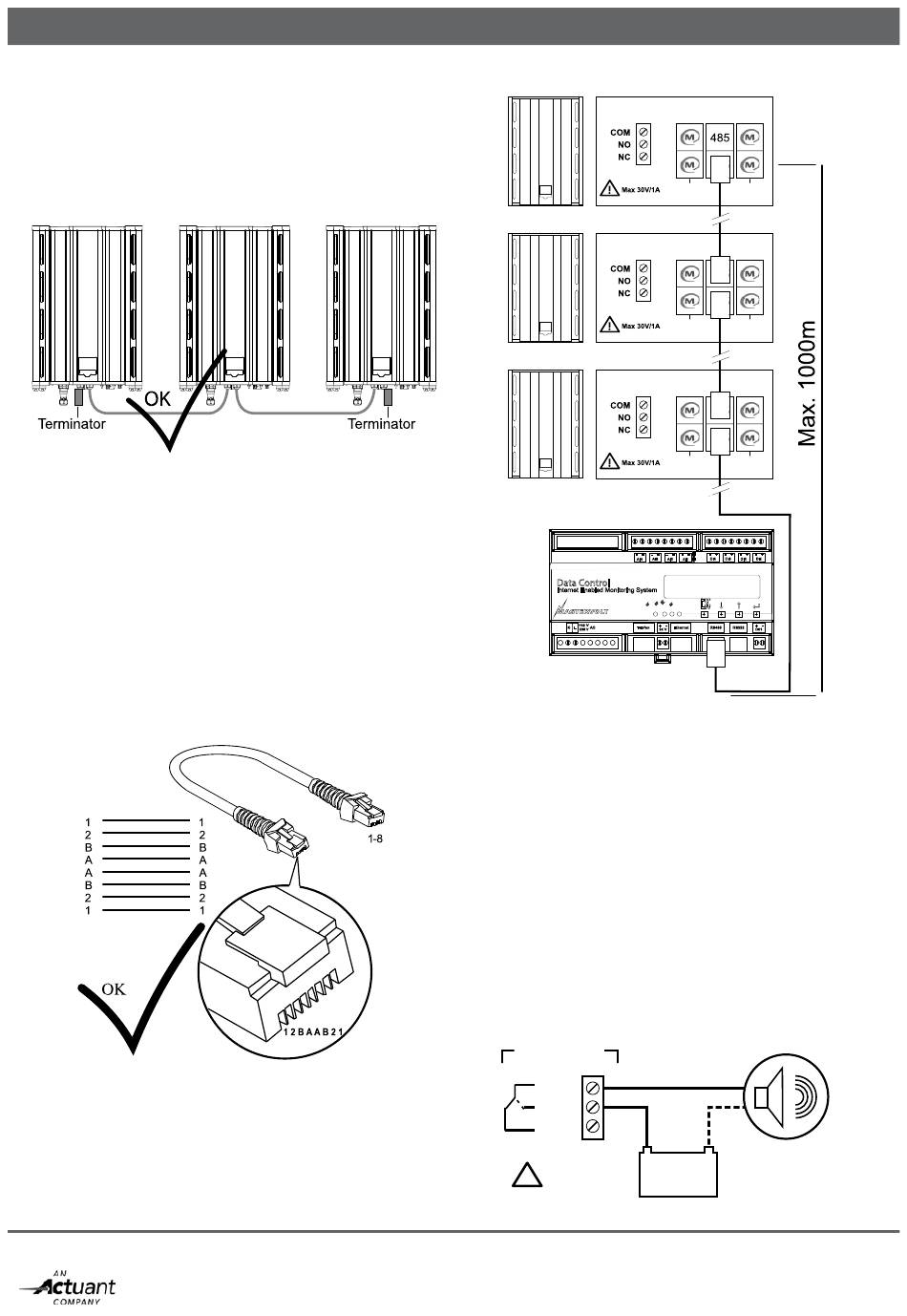

Abbildung 7-4
7.4
RS485-ANSCHLÜSSE
Die beiden Anschlüsse in der Mitte des Anschlussblocks sind
RS485-Anschlüsse. Sie können für den Anschluss von bis zu
20 CS Wechselrichtern verwendet werden. Hiermit wird Ihr
Wechselrichter auch an einen optionalen Datalogger
angeschlossen. Wir empfehlen, von einem Ringnetz oder
von T-Anschlüssen in Ihrem RS485-Netz abzusehen. Die
maximale Netzlänge beträgt 1000 m.
Anschlüsse zwischen den Geräten werden durch gerade
Standard-UTP-Kabel durchgeführt. Mastervolt kann diese
Kabel liefern. Diese Kabel sind normalerweise auch in
Computer-Fachgeschäften erhältlich.
Abbildung 7-5
7.5
FERNÜBERWACHUNG MIT RS485
Bei Mastervolt erhalten Sie verschiedene Überwachungs-
Lösungen wie PC-Software, Datalogger, Fernüberwachung
usw. Einen umfassenden Überblick über alle Möglichkeiten
erhalten Sie unter www.mastervoltsolar.com.
Abbildung 7-6: RS485-Anschlüsse
7.6
GESAMTBETRÄGE DER ANLAGE
Der RS485-Anschluss der Wechselrichter ermöglicht auch
das Display der Gesamtbeträge der Anlage. Hierbei handelt
es sich um die Gesamtbeträge der Leistung, die durch
die Addierung der einzelnen Leistungsbeträge aller
angeschlossenen Wechselrichter berechnet werden. Siehe
Abschnitt 8.5.1
7.7
ALARMKONTAKTE
Siehe Abbildung 7-7, linke Seite. Die drei Alarmkontakte
(maximale Last 30V/1A) sind Common (Com) (gemeinsam),
Normally Open (NO) (normalerweise offen) und Normally
Closed (NC) (normalerweise geschlossen), siehe Abbildung
7-7. Sehen Sie sich wegen der Einstellungen der
Alarmkontakte Abschnitt 8.9.5 an.
ALARM
CONTACT
COM
NO
NC
+
!
Max 30V/1A
Abbildung 7-7: Schematisches Beispiel der Alarmkontakte
