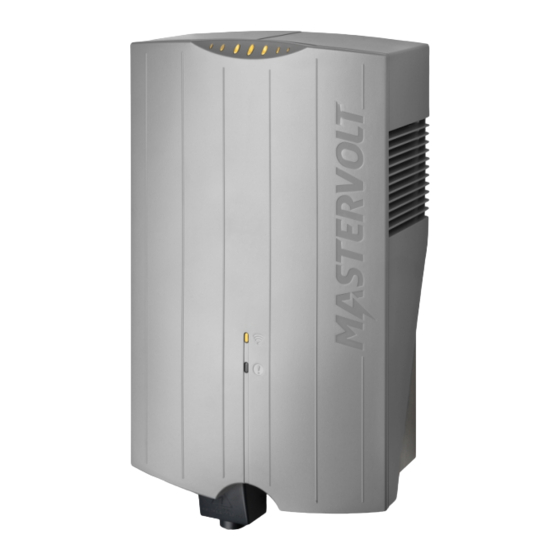

Mastervolt SOLADIN 700 WEB Bedienungs- Und Installationsanleitung
Vorschau ausblenden
Andere Handbücher für SOLADIN 700 WEB:
- Bedienungs- und installationsanleitung (24 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Werbung
Quicklinks

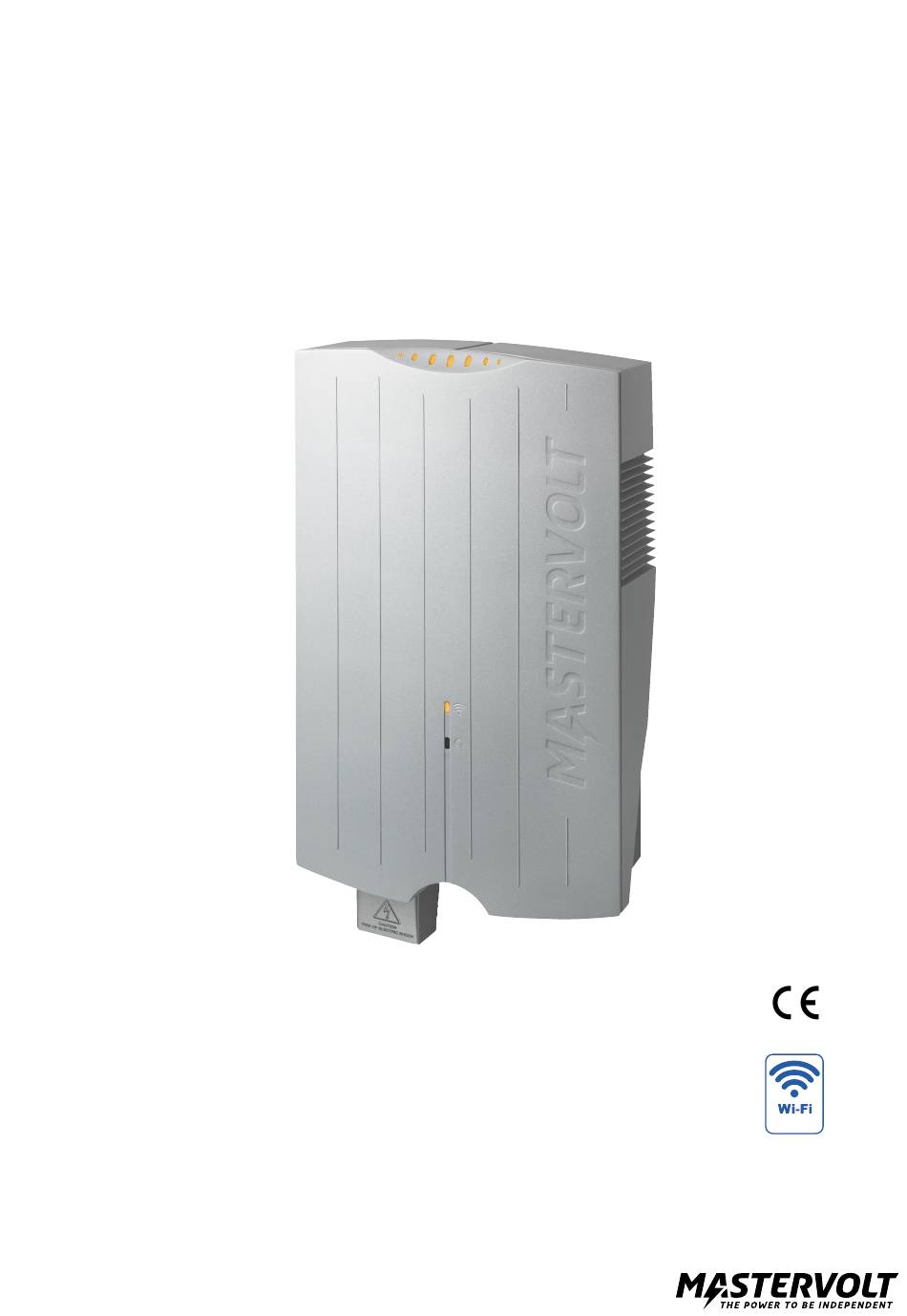

SOLADIN
700 WEB / 1000 WEB / 1500 WEB
NETZGEKOppELTER SOLAR-WECHSELRICHTER
UK |
USERS AND INSTALLATION MANUAL
NL |
GEBRUIKERS- EN INSTALLATIEHANDLEIDING
DE |
BEDIENUNGS- UND INSTALLATIONSANLEITUNG
FR |
MANUEL UTILISATEURS ET D'INSTALLATION
compatible
ES |
MANUAL DEL USUARIO Y DE INSTALACIÓN
IT |
MANUALE DI USO E MANUTENZIONE
10000006261/02
Werbung
Verwandte Anleitungen für Mastervolt SOLADIN 700 WEB
Inhaltszusammenfassung für Mastervolt SOLADIN 700 WEB
- Seite 1 SOLADIN 700 WEB / 1000 WEB / 1500 WEB NETZGEKOppELTER SOLAR-WECHSELRICHTER UK | USERS AND INSTALLATION MANUAL NL | GEBRUIKERS- EN INSTALLATIEHANDLEIDING DE | BEDIENUNGS- UND INSTALLATIONSANLEITUNG FR | MANUEL UTILISATEURS ET D’INSTALLATION compatible ES | MANUAL DEL USUARIO Y DE INSTALACIÓN IT | MANUALE DI USO E MANUTENZIONE 10000006261/02...
- Seite 2 02 | DE / Soladin 700/1000/1500 Web Bedienungsanleitung...
- Seite 3 | 03 DE / Soladin 700/1000/1500 Web Bedienungsanleitung 6 7 8 9 10 1. Power LED Abschnitt 6.4) 2. Lüfter 3. WIFI- LED (Abschnitt 6.4) 4. Status-LED (Abschnitt 6.4) 5. AC-Anschlussfach (Kapitel 5) 6. WIFI-Anschlusstaste (Abschnitt 6.4) 7. WIFI-Antenne 8. DC-Pluseingang (Kapitel 5) 9.
- Seite 4 DE / Soladin 700/1000/1500 Web Bedienungsanleitung INHALT ALLGEMEINE INFORMATION PRODUKTUMSCHREIBUNG VERWENDUNG DIESER ANLEITUNG GÜLTIGKEIT DER ANLEITUNG GARANTIEUMFANG HAFTUNG ÄNDERUNGEN AM WECHSELRICHTER TYPENSCHILD SICHERHEITSRICHTLINIEN UND WARNUNGEN WARNUNGEN UND SYMBOLE BEABSICHTIGTE VERWENDUNG INSTALLATION, WARTUNG UND REPARATUR WARNUNG VOR BESONDEREN GEFAHREN FUNKTIONSWEISE ARBEITSPRINzIP DES SOLADIN NETzGEKOPPELTER WECHSELRICHTER ISOLIERTER WECHSELRICHTER NETzSCHNITTSTELLE...
- Seite 5 1 ALLGEMEINE INFORMATION Reparaturen an dem Soladin nur durch Mastervolt 1.1 PRODUKTUMSCHREIBUNG Die Soladin 700 Web, 1000 Web und 1500 Web, die im durchgeführt wurden. Die Garantie ist beschränkt auf Folgenden als “Soladin” oder “Soladin Web” bezeichnet die Kosten der Reparatur und/oder den Austausch des werden, sind netzgekoppelte Solar-Wechselrichter.
- Seite 6 Spannungen auf den Verbindungen nach dem 1 min des Soladin wird nicht als im Einklang mit dem Entkoppeln von DC und AC. Nach 1 Minute beabsichtigten Zweck angesehen. Mastervolt ist nicht für sind die Verbindungen spannungsfrei. Schäden als Folge hiervon haftbar.
- Seite 7 DE / Soladin 700/1000/1500 Web Bedienungsanleitung 3 FUNKTIONSWEISE Der Soladin Web ist ein netzgekoppelter Wechselrichter auf photovoltaik-Basis. Er wandelt den Hochspannungsgleichstrom von den photovoltaik (pV)- panelen in Wechselstrom um. Der Wechselstrom wird wieder zurück in das öffentliche Versorgungsnetz gespeist, siehe Abbildung 3-1.
- Seite 8 DE / Soladin 700/1000/1500 Web Bedienungsanleitung BEVOR SIE BEGINNEN 4.1 AUSPACKEN Zusätzlich zum Soladin umfasst die Lieferung Folgendes: • Eine Halterung zur Wandmontage des Soladin • Diesen Quick Install Guide • AC-Anschlussmodul. Überprüfen Sie den Inhalt nach dem Auspacken auf mögliche Schäden.
- Seite 9 DE / Soladin 700/1000/1500 Web Bedienungsanleitung = 0.75-4.0 mm KOpER = 2-6 mm ISOLATIE = 16 mm Abbildung 4-6: Kabelgrößen im AC-Anschluss Länge Soladin-Modell 700 Web 1000 Web 1500 Web <10m 10-20m 20-30m Tabelle 4-1: Empfohlene AC-Kabelgrößen in mm 4.7 SPEzIFIKATIONEN DER PV-INSTALLATION Abbildung 4-5: Halten Sie zwischen zwei Soladins einen Abstand von 50 cm ein.
- Seite 10 10 | DE / Soladin 700/1000/1500 Web Bedienungsanleitung 5 INSTALLATION 4 Schließen Sie die AC-Verkabelung an den AC- Klemmanschluss an. In der Abbildung 5-4 sehen Sie den 5.1 INSTALLATION SCHRITT FÜR SCHRITT PE / N / L-Klemmanschluss. ziehen Sie die zugentlastung an.
- Seite 11 Wechselrichter zu trennen, da dies möglicherweise gemäß dem internationalen Standard IEC60364-7-712 in Gebäuden erforderlich ist. Der Schalter ist bei Mastervolt erhältlich. 5.2.4 Anschluss an ein dreiphasiges 230V-Netz Wenn das öffentliche Netz eine dreiphasige 230V-Delta- Konfiguration ist, muss der Soladin zwischen zwei phasen angeschlossen werden.
- Seite 12 Sie die WLAN-Taste bis die Wi-Fi LED langsam blinkt. 2 Führen Sie mit Hilfe Ihres Notebook, Tablet oder Telefons einen Anschluss zu einem drahtlosen Netz mit der Bezeichnung: mastervolt-soladin-XXXX durch. XXXX steht für die letzten vier ziffern der Seriennummer. Abbildung 6-4: Internet-Modus Nach Beendigung der Einrichtung beginnt der Soladin Web mit der Stromumwandlung.
- Seite 13 | 13 DE / Soladin 700/1000/1500 Web Bedienungsanleitung 6.2.2 WPS-Anschluss an das Wi-Fi-Netz Achten Sie darauf, dass Ihr Internet-Router WpS unterstützt, bevor Sie diese Option auswählen. Auf diese Weise müssen Sie nicht den Netzwerkschlüssel eingeben. Es reicht aus, die WpS-Taste zu drücken. Abbildung 6-5: Achten Sie darauf, dass Ihr Internet-Router WPS unterstützt 6.2.3 Schließen Sie den Soladin nicht an das Internet an Wählen Sie diese Option, wenn kein Internetzugang verfügbar ist.
- Seite 14 - Klicken Sie auf “Advanced settings” (Erweiterte Einstellungen) im unteren linken Teil des Bildschirms und geben Sie Ihr persönliches “Techniker”-passwort ein. Sie erhalten ein “Techniker-passwort” vom Mastervolt Technical Support. - Wenn das passwort richtig ist, wird das Ländereinstellungs- Menü angezeigt.
- Seite 15 Ständig an Netzfehler Überprüfen Sie den AC-Anschluss und den AC- Schutzschalter blinkt 6 Mal ●●●●●● ●●●●●● Hardware-Fehler Setzen Sie sich mit Ihrem Mastervolt-Lieferanten in Verbindung blinkt 5 Mal ●●●●● ●●●●● Solar-Spannung zu hoch Überprüfen Sie die Länge des PV-Strangs blinkt 4 Mal ●●●● ●●●●...
- Seite 16 16 | DE / Soladin 700/1000/1500 Web Bedienungsanleitung 9 TECHNISCHE DATEN 9.1 TECHNISCHE SPEzIFIKATIONEN Soladin 700 Web Soladin 1000 Web Soladin 1500 ALLGEMEIN Teilenummer 130000700 130001000 130001500 Betriebstemp. Umgebungstemperatur -20°C bis 60°C (Volle Leistung bis zu 45 °C Umgebungstemp.) Gehäuse Aluminiumgehäuse, Vorderseite Kunststoff Schutzgrad.
- Seite 17 DE / Soladin 700/1000/1500 Web Bedienungsanleitung 9.2 SOLADIN WEB ABMESSUNGEN Abbildung 9-1 Abmessungen in mm des Soladin 1000 Web und 1500 Web 9.3 BESTELLINFORMATIONEN Bestellnummer Umschreibung 130000700 Soladin 700 Web 130001000 Soladin 1000 Web 130001500 Soladin 1500 Web 130500640 Soladin Web DC Switch...
- Seite 18 1105 AN Amsterdam The Netherlands Declare under our sole responsibility that the product: Article number Product name 130000700 Soladin 700 Web 130001000 Soladin 1000 Web 130001500 Soladin 1500 Web is in conformity with the provisions of the applicable directives: 2004/108/EC...
- Seite 19 + 49 (0) 4074041-0 cps-tuerkheim@de.bureauveritas.com Zertifizierungsstelle der BV CPS GmbH Akkreditiert nach EN 45011 - ISO / IEC Guide 65 Unbedenklichkeitsbescheinigung Antragsteller: Mastervolt International BV Snijdersbergweg 93 1105 AN AMSTERDAM ZO Niederlande Erzeugnis: Selbsttätige Schaltstelle zwischen einer netzparallelen Eigenerzeugungsanlage und dem öffentlichen...
- Seite 20 + 49 (0) 4074041-0 cps-tuerkheim@de.bureauveritas.com Zertifizierungsstelle der BV CPS GmbH Akkreditiert nach EN 45011 - ISO / IEC Guide 65 Konformitätsnachweis Eigenerzeugungseinheit Hersteller / Antragsteller: Mastervolt International BV Snijdersbergweg 93 1105 AN AMSTERDAM ZO Niederlande Typ Erzeugungseinheit: Netzgebundener Photovoltaikwechselrichter Name der EZE:...
- Seite 21 + 49 (0) 4074041-0 cps-tuerkheim@de.bureauveritas.com Zertifizierungsstelle der BV CPS GmbH Akkreditiert nach EN 45011 - ISO / IEC Guide 65 Konformitätsnachweis NA-Schutz Hersteller / Antragsteller: Mastervolt International BV Snijdersbergweg 93 1105 AN AMSTERDAM ZO Niederlande Typ NA-Schutz: Integrierter NA-Schutz Zugeordnet zu...
- Seite 22 22 | DE / Soladin 700/1000/1500 Web Bedienungsanleitung...
- Seite 23 | 23 DE / Soladin 700/1000/1500 Web Bedienungsanleitung...
- Seite 24 24 | DE / Soladin 700/1000/1500 Web Bedienungsanleitung...
