Bediensoftware

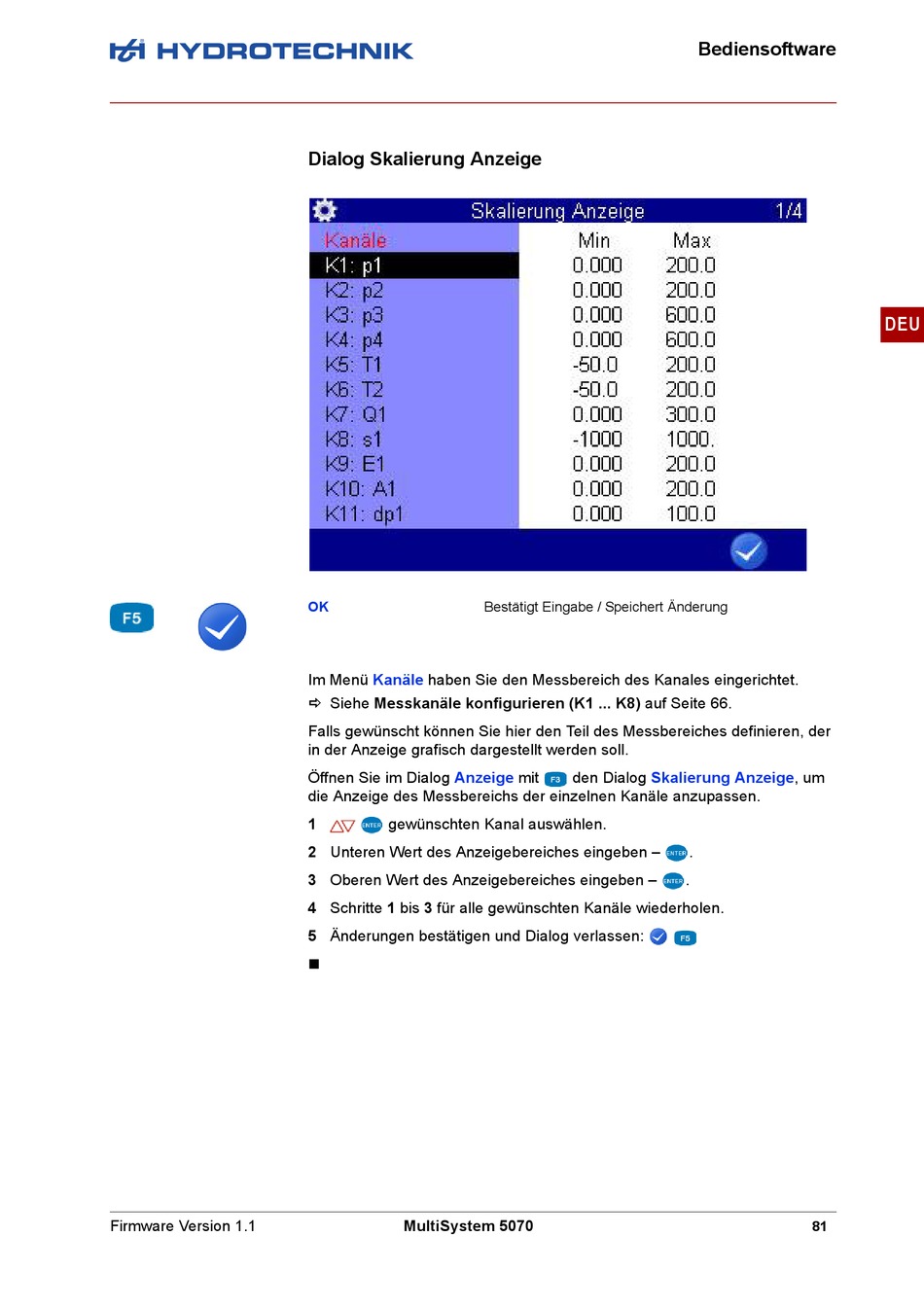

Dialog Skalierung Anzeige
DEU
OK
Bestätigt Eingabe / Speichert Änderung
Im Menü
Kanäle
haben Sie den Messbereich des Kanales eingerichtet.
Siehe Messkanäle konfigurieren (K1 ... K8) auf Seite 66.
Falls gewünscht können Sie hier den Teil des Messbereiches definieren, der
in der Anzeige grafisch dargestellt werden soll.
Öffnen Sie im Dialog
Anzeige
mit
den Dialog
Skalierung
Anzeige, um
die Anzeige des Messbereichs der einzelnen Kanäle anzupassen.
1
gewünschten Kanal auswählen.
2 Unteren Wert des Anzeigebereiches eingeben –
.
3 Oberen Wert des Anzeigebereiches eingeben –
.
4 Schritte 1 bis 3 für alle gewünschten Kanäle wiederholen.
5 Änderungen bestätigen und Dialog verlassen:
Firmware Version 1.1
MultiSystem 5070
81
