LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Hinweise zur Benutzung
6

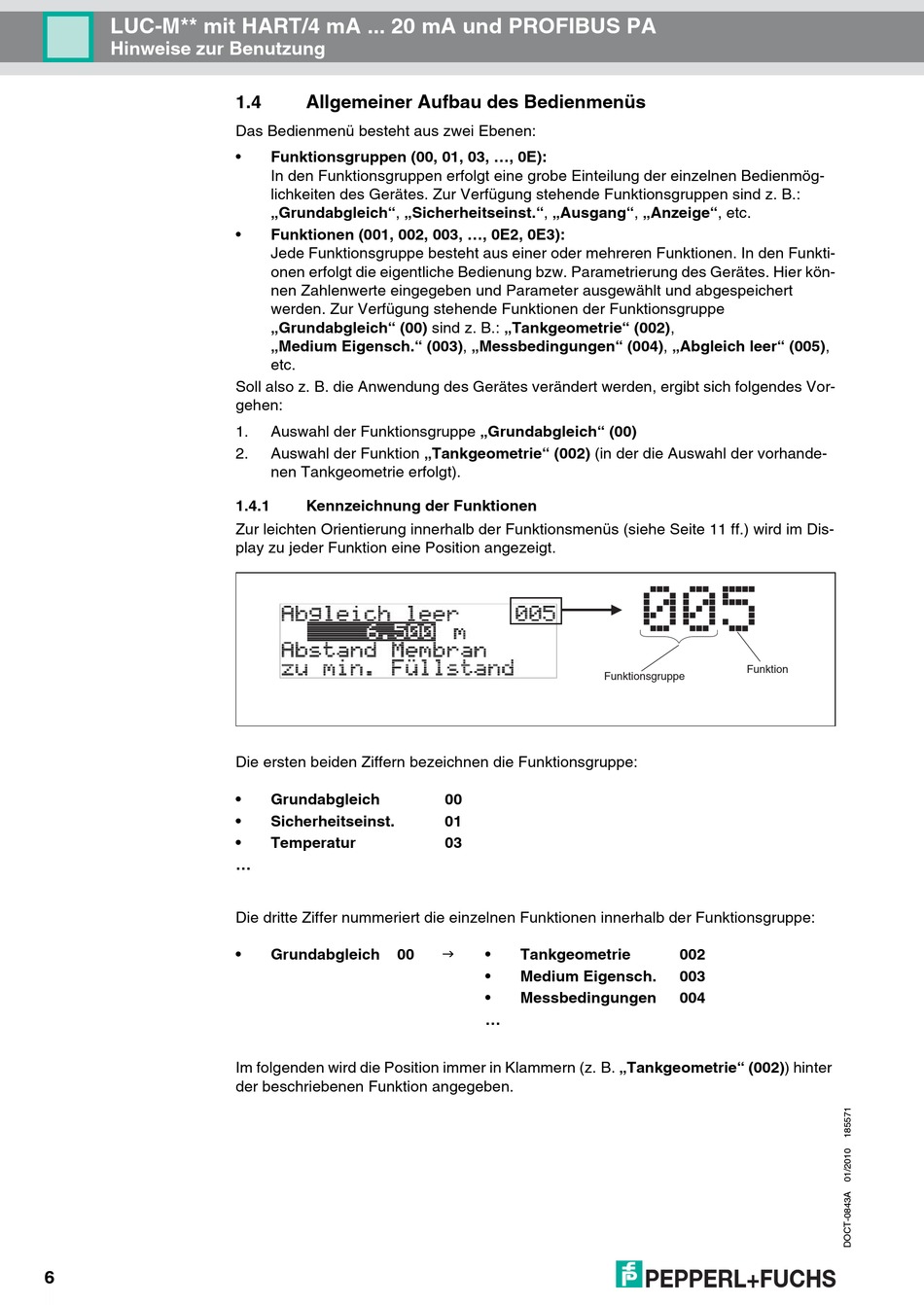

1.4 Allgemeiner Aufbau des Bedienmenüs
Das Bedienmenü besteht aus zwei Ebenen:
• Funktionsgruppen (00, 01, 03, ..., 0E):
In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmög-
lichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.:
„Grundabgleich", „Sicherheitseinst.", „Ausgang", „Anzeige", etc.
• Funktionen (001, 002, 003, ..., 0E2, 0E3):
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funkti-
onen erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier kön-
nen Zahlenwerte eingegeben und Parameter ausgewählt und abgespeichert
werden. Zur Verfügung stehende Funktionen der Funktionsgruppe
„Grundabgleich" (00) sind z. B.: „Tankgeometrie" (002),
„Medium Eigensch." (003), „Messbedingungen" (004), „Abgleich leer" (005),
etc.
Soll also z. B. die Anwendung des Gerätes verändert werden, ergibt sich folgendes Vor-
gehen:
1. Auswahl der Funktionsgruppe „Grundabgleich" (00)
2. Auswahl der Funktion „Tankgeometrie" (002) (in der die Auswahl der vorhande-
nen Tankgeometrie erfolgt).
1.4.1 Kennzeichnung der Funktionen
Zur leichten Orientierung innerhalb der Funktionsmenüs (siehe Seite 11 ff.) wird im Dis-
play zu jeder Funktion eine Position angezeigt.
Die ersten beiden Ziffern bezeichnen die Funktionsgruppe:
• Grundabgleich
• Sicherheitseinst.
• Temperatur
...
Die dritte Ziffer nummeriert die einzelnen Funktionen innerhalb der Funktionsgruppe:
• Grundabgleich 00
Im folgenden wird die Position immer in Klammern (z. B. „Tankgeometrie" (002)) hinter
der beschriebenen Funktion angegeben.
Funktionsgruppe
00
01
03

•

Tankgeometrie

•

Medium Eigensch.

•

Messbedingungen

...
Funktion
002
003
004
