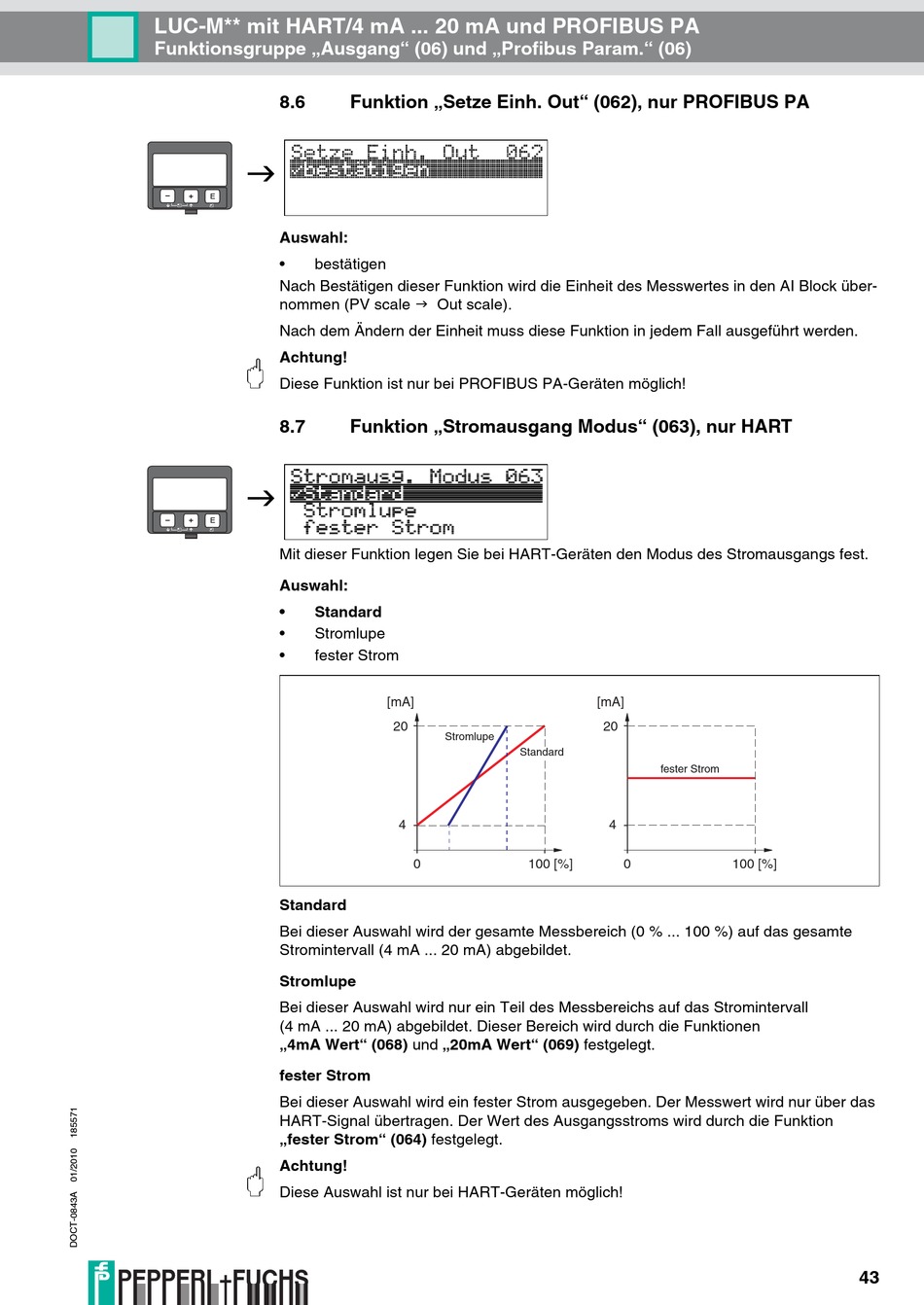

Funktion „Setze Einh. Out" (062), Nur Profibus Pa; Funktion „Stromausgang Modus" (063), Nur Hart - Pepperl+Fuchs LUC-M10 Beschreibung Der Gerätefunktionen

LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Funktionsgruppe „Ausgang" (06) und „Profibus Param." (06)
8.6

– +
E
Auswahl:
• bestätigen
Nach Bestätigen dieser Funktion wird die Einheit des Messwertes in den AI Block über-
nommen (PV scale  Out scale).
Nach dem Ändern der Einheit muss diese Funktion in jedem Fall ausgeführt werden.
Achtung!
"
Diese Funktion ist nur bei PROFIBUS PA-Geräten möglich!
8.7

–
+
E
Mit dieser Funktion legen Sie bei HART-Geräten den Modus des Stromausgangs fest.
Auswahl:
• Standard
• Stromlupe
• fester Strom
Standard
Bei dieser Auswahl wird der gesamte Messbereich (0 % ... 100 %) auf das gesamte
Stromintervall (4 mA ... 20 mA) abgebildet.
Stromlupe
Bei dieser Auswahl wird nur ein Teil des Messbereichs auf das Stromintervall
(4 mA ... 20 mA) abgebildet. Dieser Bereich wird durch die Funktionen
„4mA Wert" (068) und „20mA Wert" (069) festgelegt.
fester Strom
Bei dieser Auswahl wird ein fester Strom ausgegeben. Der Messwert wird nur über das
HART-Signal übertragen. Der Wert des Ausgangsstroms wird durch die Funktion
„fester Strom" (064) festgelegt.
Achtung!
"
Diese Auswahl ist nur bei HART-Geräten möglich!
Funktion „Setze Einh. Out" (062), nur PROFIBUS PA
Funktion „Stromausgang Modus" (063), nur HART
[mA]
20
Stromlupe
Standard
4
0
[mA]
20
fester Strom
4
100 [%] 0 100 [%]
