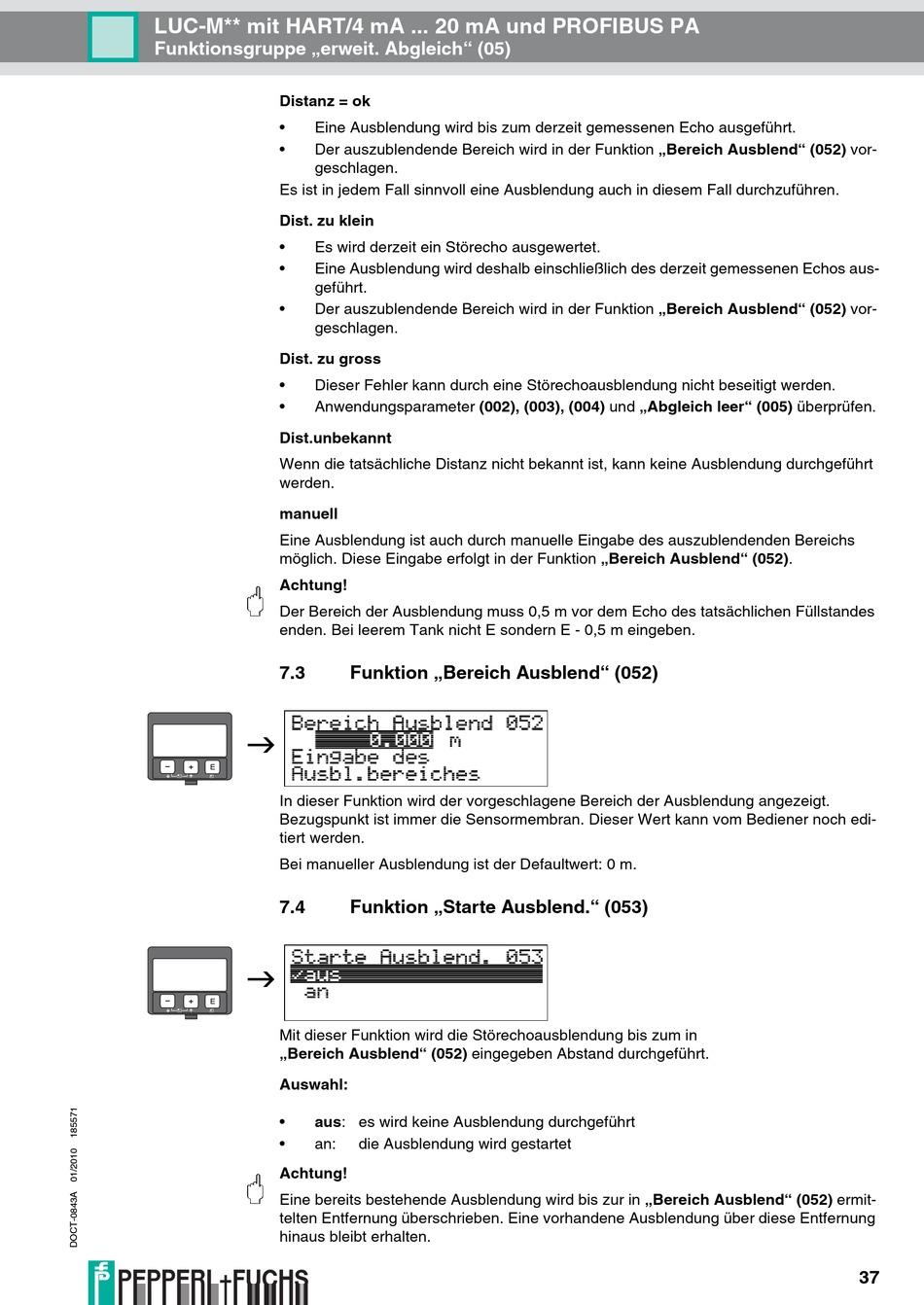

LUC-M** mit HART/4 mA ... 20 mA und PROFIBUS PA
Funktionsgruppe „erweit. Abgleich" (05)
Distanz = ok
• Eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt.
• Der auszublendende Bereich wird in der Funktion „Bereich Ausblend" (052) vor-
geschlagen.
Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
Dist. zu klein
• Es wird derzeit ein Störecho ausgewertet.
• Eine Ausblendung wird deshalb einschließlich des derzeit gemessenen Echos aus-
geführt.
• Der auszublendende Bereich wird in der Funktion „Bereich Ausblend" (052) vor-
geschlagen.
Dist. zu gross
• Dieser Fehler kann durch eine Störechoausblendung nicht beseitigt werden.
• Anwendungsparameter (002), (003), (004) und „Abgleich leer" (005) überprüfen.
Dist.unbekannt
Wenn die tatsächliche Distanz nicht bekannt ist, kann keine Ausblendung durchgeführt
werden.
manuell
Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs
möglich. Diese Eingabe erfolgt in der Funktion „Bereich Ausblend" (052).
Achtung!
"
Der Bereich der Ausblendung muss 0,5 m vor dem Echo des tatsächlichen Füllstandes
enden. Bei leerem Tank nicht E sondern E - 0,5 m eingeben.
7.3

– +
E
In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt.
Bezugspunkt ist immer die Sensormembran. Dieser Wert kann vom Bediener noch edi-
tiert werden.
Bei manueller Ausblendung ist der Defaultwert: 0 m.
7.4

–
+
E
Mit dieser Funktion wird die Störechoausblendung bis zum in
„Bereich Ausblend" (052) eingegeben Abstand durchgeführt.
Auswahl:
• aus: es wird keine Ausblendung durchgeführt
• an:
Achtung!
"
Eine bereits bestehende Ausblendung wird bis zur in „Bereich Ausblend" (052) ermit-
telten Entfernung überschrieben. Eine vorhandene Ausblendung über diese Entfernung
hinaus bleibt erhalten.
Funktion „Bereich Ausblend" (052)
Funktion „Starte Ausblend." (053)
die Ausblendung wird gestartet
37
