Kromer Aachen Betriebsanleitung Seite 114

ausgelagert werden. Als Hilfe dienen Ihnen die folgenden Abbildungen.

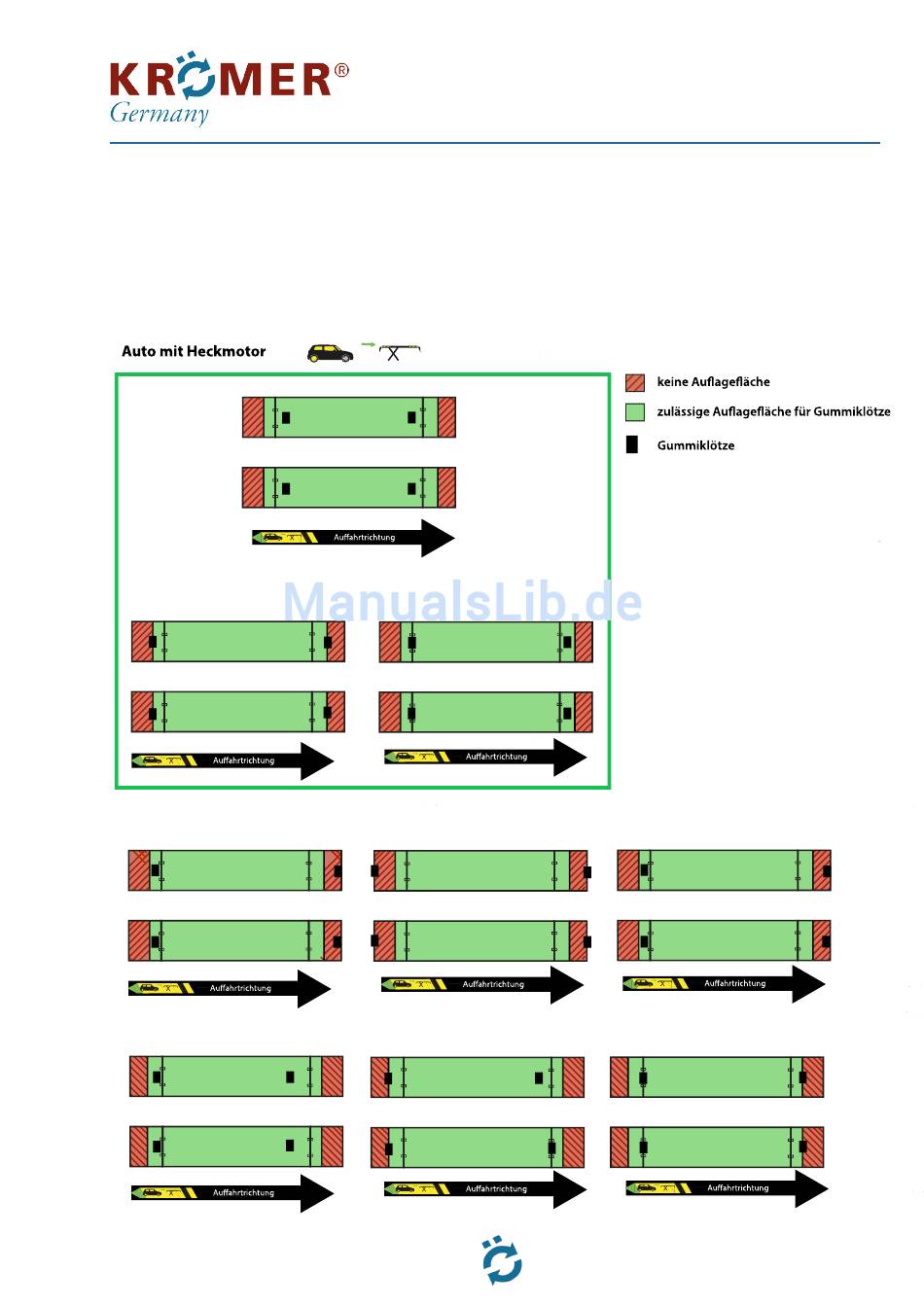

Werden die Gummiklötzer zu weit vom Mittelpunkt der Auffahrrampen entfernt platziert, kann
das entstehende Ungleichgewicht die Bühne zum Kippen bringen. Gleiches gilt, wenn die Klötze
zwar scheinbar richtig ausgerichtet wurden, aber nicht im Verhältnis zum Schwerpunkt des PKW
stehen. Beachten Sie hierzu die untenstehenden Abbildungen. Bei Fahrzeugen, deren Geometrie ein
Erhöhen wie hier gezeigt nicht zulässt, ist die Zuhilfenahme von Krömer Transporterverlängerungen
notwendig.
Idealfall
Richtig
Falsch
Falsch
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Richtig
Falsch
Falsch
Falsch
Falsch
Abb.38.2
