Kommunikationsbefehle
Publikation 1762-RM001D-DE-P – Oktober 2002
Beispiel 3 - Zentraler Lesebefehl aus einer PLC-5

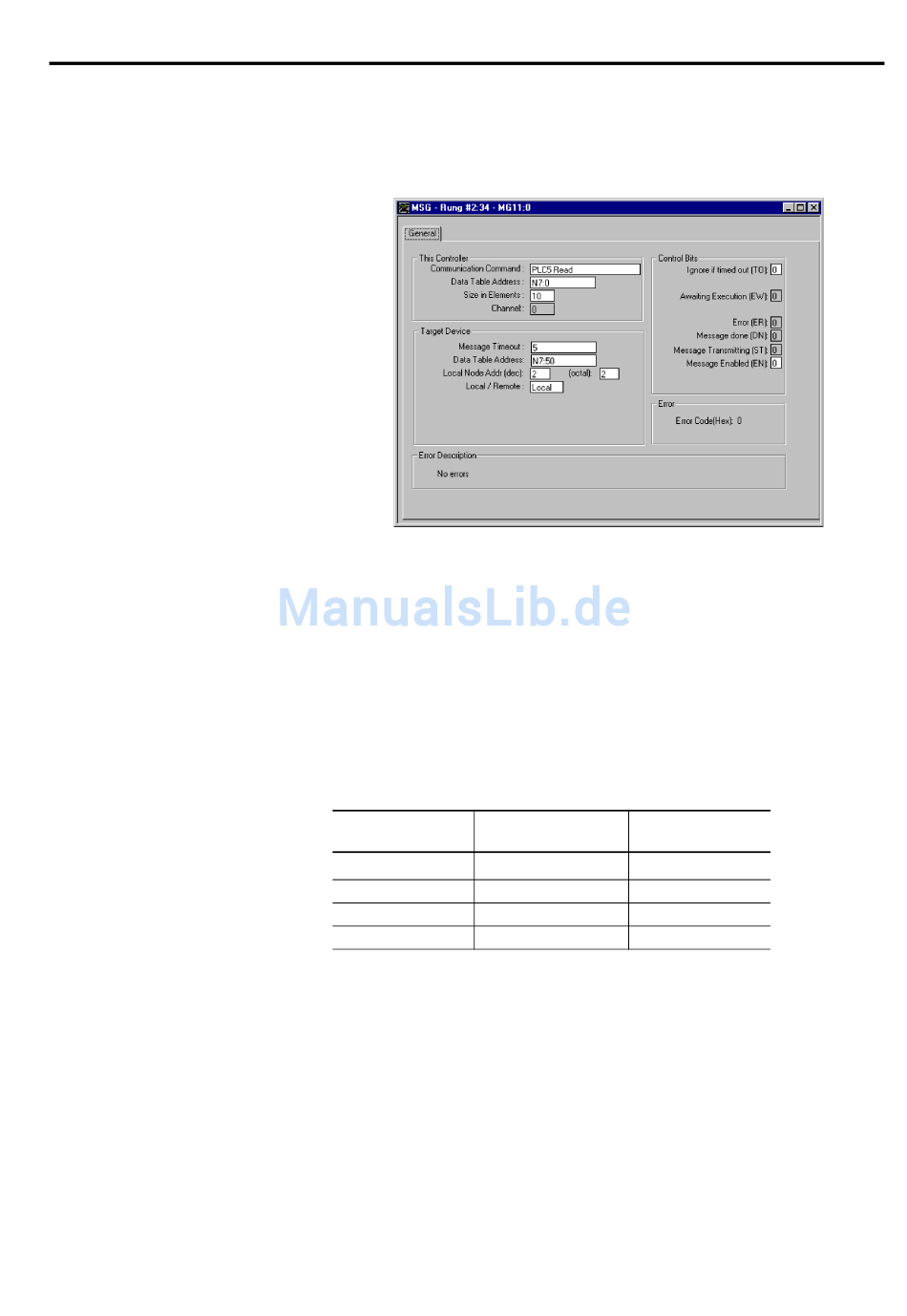

Aufbau des Nachrichtenbefehls
In diesem Beispiel liest die Steuerung 10 Elemente aus dem File N7 des
Zielgeräts (zentraler Netzknoten 2), beginnend mit Wort N7:50. Die 10 Worte
werden in den Ganzzahl-File der Steuerung gestellt, beginnend bei Wort N7:0.
Wenn bis zum Abschluss der Übertragung mehr als fünf Sekunden vergehen,
wird das Fehler-Bit MG11:0/ER als Zeichen für die Zeitüberschreitung durch
den Befehl gesetzt.
Gültige Filetypen-Kombinationen
Gültige Übertragungen zwischen Filetypen für die MicroLogix-
Nachrichtenfunktion sind nachfolgend dargestellt:
Zentrale
Kommunikationstyp
Datentypen
(1)
(1)
<---> Lesen/Schreiben O, I, S, B, N, L
O
, I
, B, N, L
T
<---> Lesen/Schreiben T
C
<---> Lesen/Schreiben C
R
<---> Lesen/Schreiben r
(1) Ausgangs- und Eingangsdaten sind keine gültigen zentralen Datentypen für
Lesenachrichten.
Zieldatentypen
