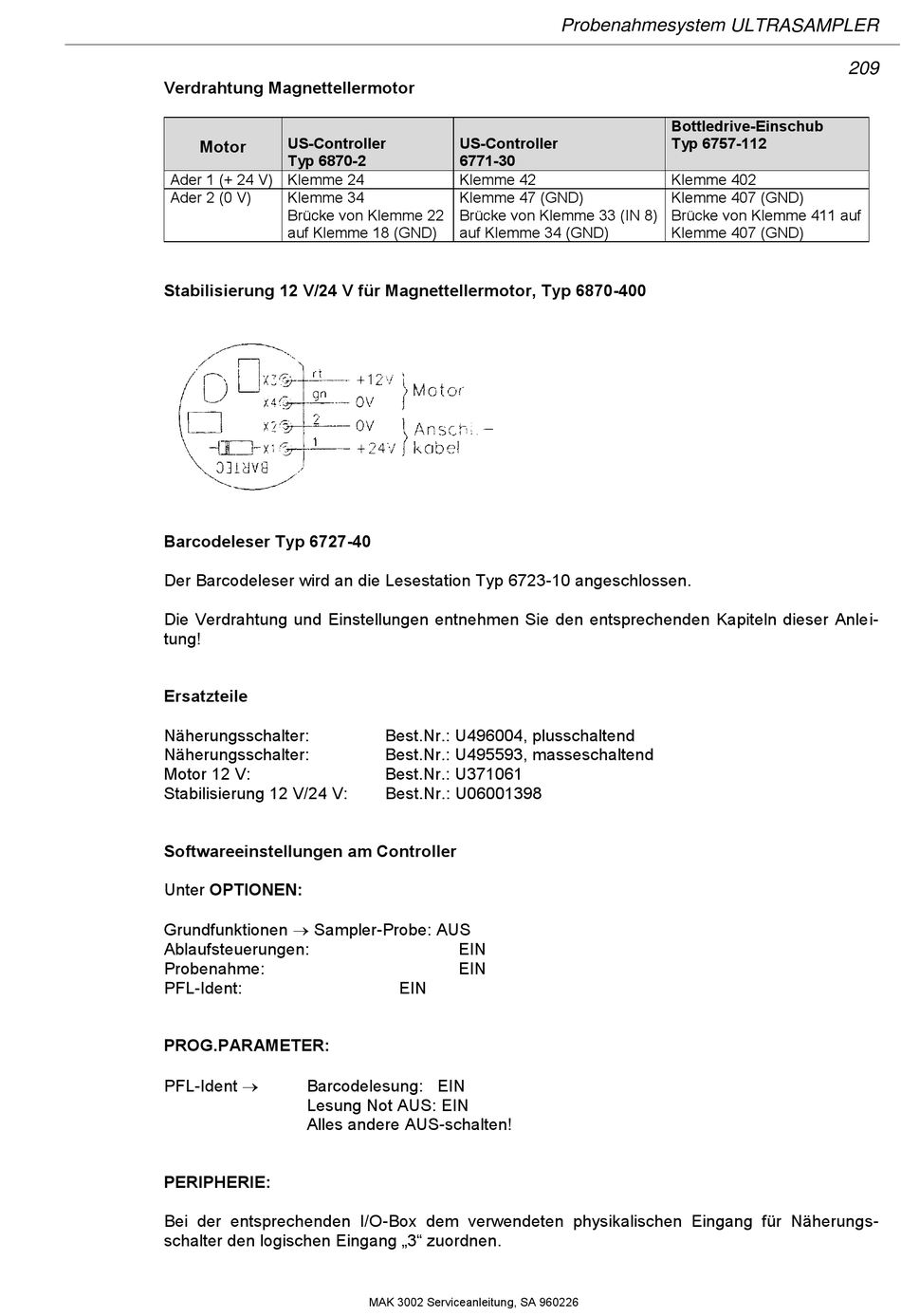

Verdrahtung Magnettellermotor
US-Controller
Motor
Typ 6870-2
Ader 1 (+ 24 V) Klemme 24
Ader 2 (0 V)
Klemme 34
Brücke von Klemme 22
auf Klemme 18 (GND)
Stabilisierung 12 V/24 V für Magnettellermotor, Typ 6870-400
Barcodeleser Typ 6727-40
Der Barcodeleser wird an die Lesestation Typ 6723-10 angeschlossen.
Die Verdrahtung und Einstellungen entnehmen Sie den entsprechenden Kapiteln dieser Anlei-
tung!
Ersatzteile
Näherungsschalter:
Näherungsschalter:
Motor 12 V:
Stabilisierung 12 V/24 V:
Softwareeinstellungen am Controller
Unter OPTIONEN:
Grundfunktionen Sampler-Probe: AUS
Ablaufsteuerungen:
Probenahme:
PFL-Ident:
PROG.PARAMETER:
PFL-Ident
Barcodelesung: EIN
Lesung Not AUS: EIN
Alles andere AUS-schalten!
PERIPHERIE:
Bei der entsprechenden I/O-Box dem verwendeten physikalischen Eingang für Näherungs-
schalter den logischen Eingang „3" zuordnen.
US-Controller
6771-30
Klemme 42
Klemme 47 (GND)
Brücke von Klemme 33 (IN 8)
auf Klemme 34 (GND)
Best.Nr.: U496004, plusschaltend
Best.Nr.: U495593, masseschaltend
Best.Nr.: U371061
Best.Nr.: U06001398
EIN
EIN
EIN
MAK 3002 Serviceanleitung, SA 960226
Probenahmesystem ULTRASAMPLER
Bottledrive-Einschub
Typ 6757-112
Klemme 402
Klemme 407 (GND)
Brücke von Klemme 411 auf
Klemme 407 (GND)
209
