VACON HVAC-APPLIKATION
Auswahl-
Auswahlname
nummer
CS1: Start
3
CS2: Rückwärts
Vorwärts
Ausgangsfrequenz
FWD Output
frequency
Sollfrequenz
Set frequency
0 Hz
0 Hz
Set frequency Sollfrequenz
Rückwärts
REV
Startfreigabe
Run enable
Ctrl signal 1
Steuersignal 1
Ctrl signal 2
Steuersignal 2
Keypad start
Starttaste
button
Keypad stop Stopptaste
button
Erläuterungen:
Das Steuersignal (CS) 1 wird aktiviert, und die
1 Ausgangsfrequenz steigt. Der Motor läuft vor-
wärts.
CS2 wird aktiviert. Dadurch ändert sich die Star-
2
trichtung (von vorwärts in rückwärts).
CS2 wird deaktiviert. Dadurch ändert sich die
3 Startrichtung (von rückwärts zu vorwärts), da
CS1 noch aktiv ist.
Auch CS1 wird deaktiviert, und die Frequenz fällt
4
auf 0.
Trotz Aktivierung von CS2 startet der Motor
5
nicht, da CS1 inaktiv ist.
CS1 wird aktiviert, und die Ausgangsfrequenz
6 steigt wieder. Der Motor läuft vorwärts, da CS2
inaktiv ist.
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
1 2 3 4
5

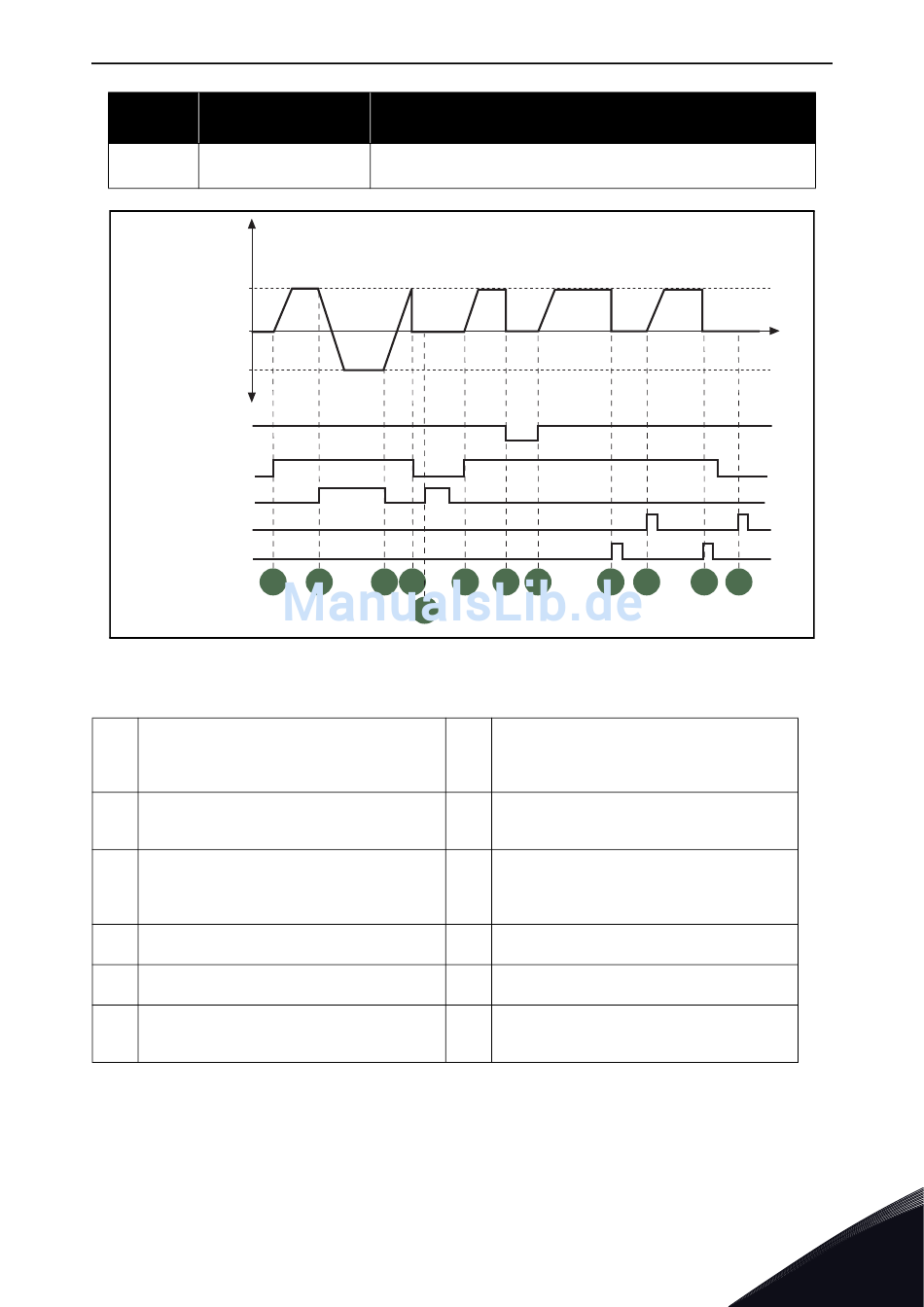

Abbildung 22. E/A A Start/Stopp-Logik = 3
Anmerkung
6 7 8 9
Das Startfreigabesignal ist auf FALSE gesetzt,
und die Frequenz fällt auf 0. Das Startfreigabe-
7
signal wird mit Parameter P3.5.1.10 konfigu-
riert.
Das Startfreigabesignal ist auf TRUE gesetzt,
8 und die Frequenz steigt auf den Sollwert, da CS1
noch aktiv ist.
Die Stopptaste auf der Steuertafel wird
gedrückt, und die in den Motor eingespeiste
9
Frequenz fällt auf 0. (Dieses Signal funktioniert
nur, wenn P3.2.3 Stop-Taste = "Ja".)
Der Antrieb wird durch Drücken der Starttaste
10
auf der Steuertafel gestartet.
Der Antrieb wird erneut mit der Stopptaste auf
11
der Steuertafel gestoppt.
Der Versuch, den Antrieb durch Drücken der
12 Starttaste zu starten, ist nicht erfolgreich, da
CS1 inaktiv ist.
vacon • 90
t
10 11 12
11094.emf
3
