Vacon 100 hvac Applikationshandbuch Seite 91

VACON HVAC-APPLIKATION
Auswahl-
Auswahlname
nummer
CS1: Vorwärts
1 (Anstiegsflanke)
CS2: Invertiert Stopp
Ausgangsfrequenz
Vorwärts FWD Output
frequency
Set frequency Sollfrequenz
0 Hz
Sollfrequenz
Set frequency
Rückwärts
REV
Startfreigabe
Run enable
Steuersignal 1
Ctrl signal 1
Steuersignal 2
Ctrl signal 2
Stopptaste
Keypad stop
button
Erläuterung:
Das Steuersignal (CS) 1 wird aktiviert, und die
1 Ausgangsfrequenz steigt. Der Motor läuft vor-
wärts.
2 CS2 wird deaktiviert, die Frequenz fällt auf 0.
CS1 wird aktiviert, und die Ausgangsfrequenz
3
steigt wieder. Der Motor läuft vorwärts.
Das Startfreigabesignal ist auf FALSE gesetzt,
4 und die Frequenz fällt auf 0. Das Startfreigabesi-
gnal wird mit Parameter P3.5.1.10 konfiguriert.
Der Startversuch mit CS1 scheitert, da das
5 Startfreigabesignal noch immer auf FALSE
gesetzt ist.
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
1 2 3 4

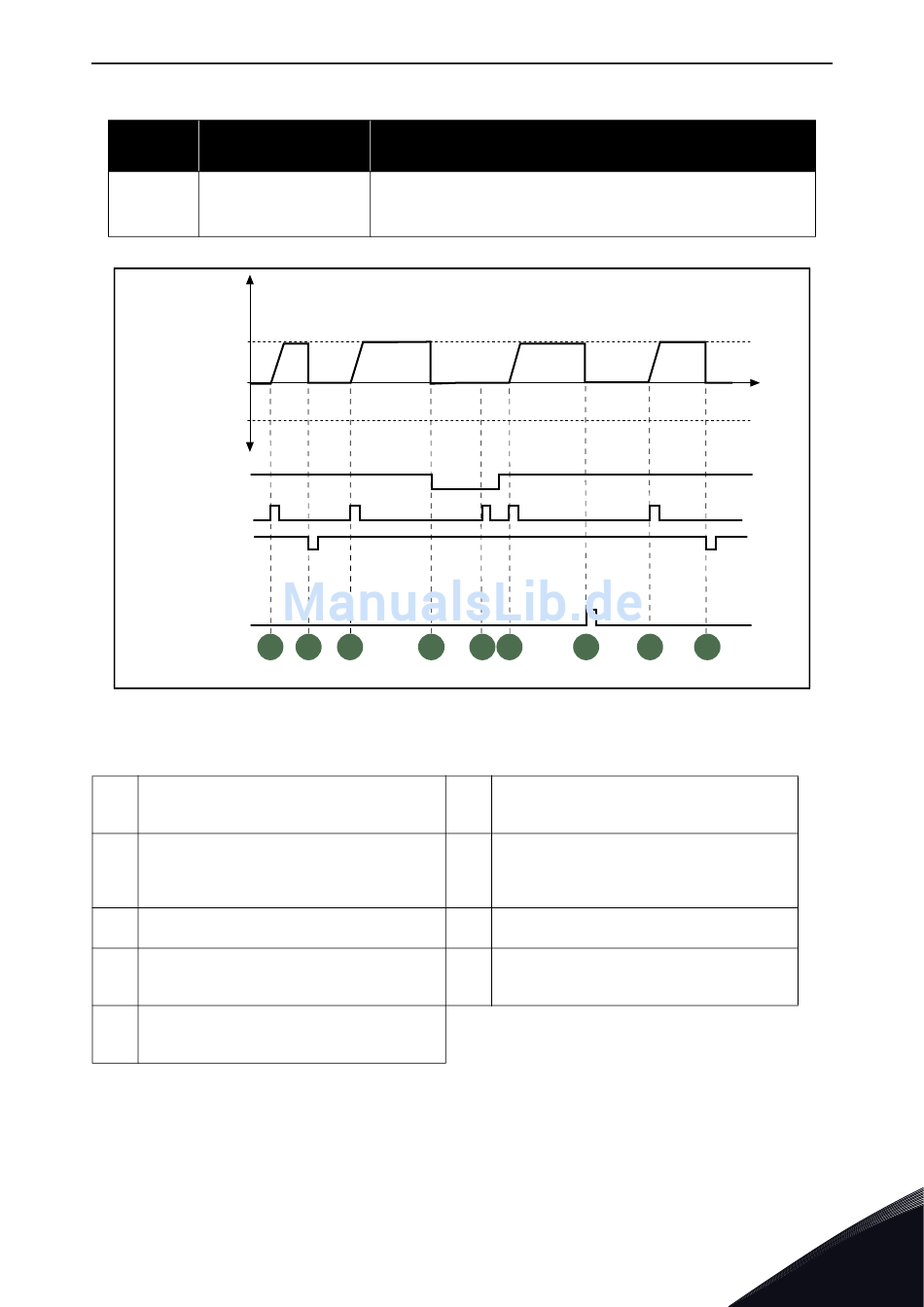

Abbildung 20. E/A A Start/Stopp-Logik = 1
Anmerkung
5 6 7
CS1 wird aktiviert, und der Motor beschleunigt
6 (vorwärts) bis auf Sollfrequenz, da das Start-
freigabesignal auf TRUE gesetzt ist.
Die Stopptaste auf der Steuertafel wird
gedrückt, und die in den Motor eingespeiste
7
Frequenz fällt auf 0. (Dieses Signal funktioniert
nur, wenn P3.2.3 Stop-Taste = "Ja".)
CS1 wird aktiviert, und die Ausgangsfrequenz
8
steigt wieder. Der Motor läuft vorwärts.
9 CS2 wird deaktiviert, die Frequenz fällt auf 0.
vacon • 88
t
8 9
9176.emf
3
