WEG DES SCHNEIDKOPFES
Anpassung der Abwärtsbewegung des Schneidkopfes
Um zu vermeiden, dass das Sägeblatt mit jeglichen Teilen
des Metallfußes der Maschine in Berührung kommt, kann die
Abwärtsbewegung des Schneidkopfes angepasst werden.
Senken Sie den Schneidkopf ab und kontrollieren Sie, ob das
Sägeblatt mit dem Maschinenfuß in Berührung kommt.
Falls die Abwärtsbewegung des Schneidkopfes angepasst
werden muss:
• Lösen Sie die Kontermutter an der Anschlagschraube für die
Abwärtsbewegung. (Abb. 12A)
• Drehen Sie die Einstellschraube (Abb. 12B) heraus
(entgegen dem Uhrzeigersinn), mit einem 10 mm
Maulschlüssel (nicht im Lieferumfang enthalten) um die
Abwärtsbewegung des Schneidkopfes zu verkürzen.
• Drehen Sie die Einstellschraube hinein (im Uhrzeigersinn),
um die Abwärtsbewegung des Schneidkopfes zu
verlängern.
• Ziehen Sie die Kontermutter der Einstellschraube wieder
sicher fest, sobald die gewünschte Abwärtsbewegung für
den Schneidkopf eingestellt wurde.
ANSCHLAGAUSRICHTUNG
Der Anschlag muss im 90°-Winkel (rechter Winkel) zu einem
korrekt eingesetzten Sägeblatt liegen. Der Drehtisch muss
dabei auf einen Gehrungswinkel von 0° eingestellt sein.
Hinweis: Der Anschlag ist mit zwei
Sechskantbefestigungsschrauben am Maschinenfuß
befestigt. Diese Schrauben befinden sich an beiden Enden des
Anschlags in länglichen Halterungen. (Abb. 13)
• Vergewissern Sie sich, dass sich der Schneidkopf
in der gesperrten Position befindet. Dabei muss der
Verriegelungsbolzen vollständig in seiner Halterung
eingerastet sein. (Abb. 16)
• Legen Sie ein Zeichendreieck auf den Tisch. Dabei muss die
eine kurze Seite am Anschlag und die andere kurze Seite am
Sägeblatt anliegen (vermeiden Sie dabei den Kontakt mit den
Hartmetallspitzen der Sägeblattzähne). (Abb. 14)
• Wiederholen Sie die Schritte auf beiden Seiten des
Sägeblattes.
• Falls eine Anpassung erforderlich ist, lösen Sie die
beiden Anschlagsbefestigungsschrauben mit einem 5 mm
Innensechskantschlüssel (nicht im Lieferumfang enthalten).
• Repositionieren Sie den Anschlag in seinen länglichen
Halterungen, bis die korrekte Ausrichtung erzielt wurde.
• Ziehen Sie die Innensechskantschrauben der Halterungen
sicher fest.

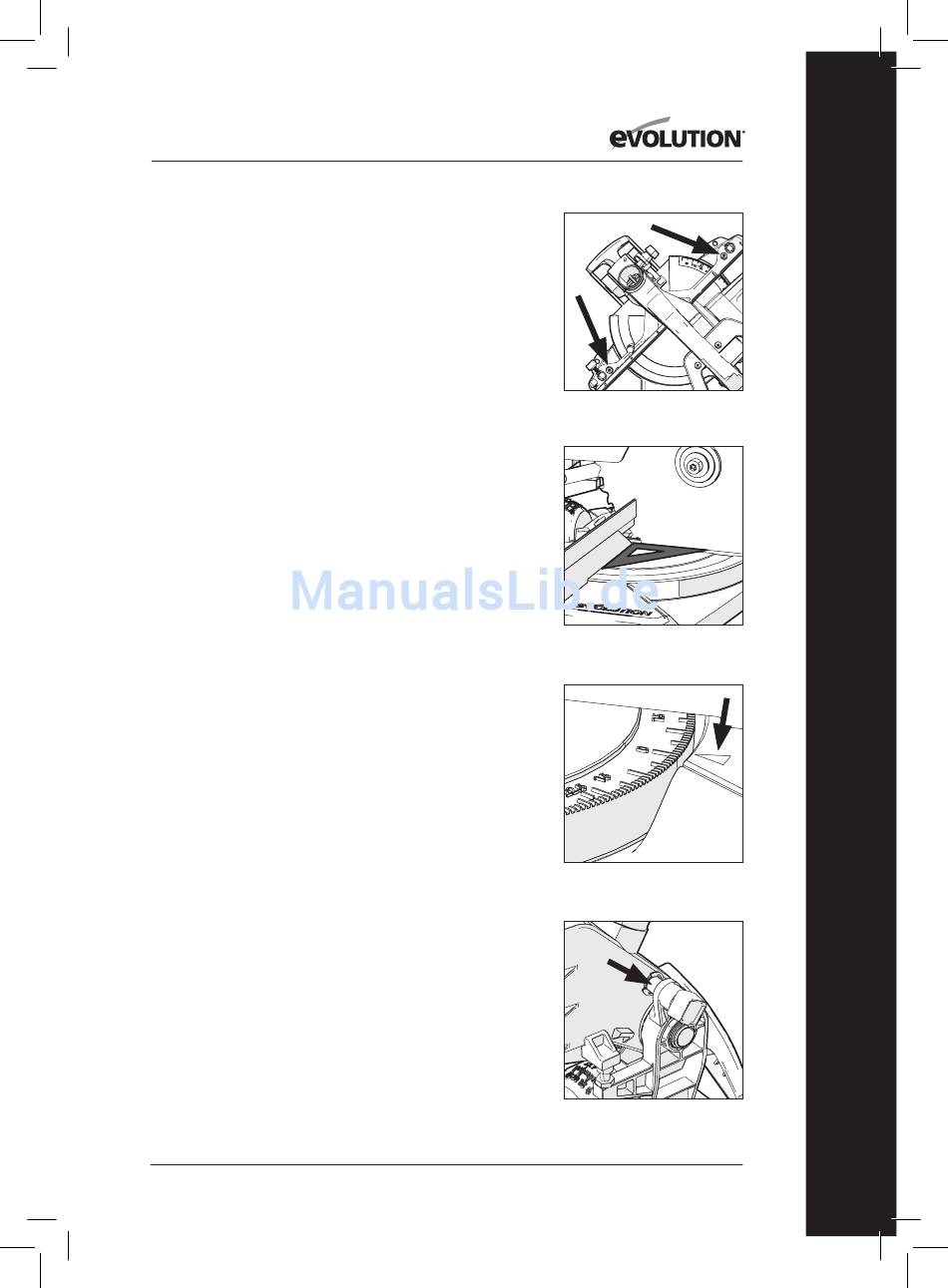

Abb. 13
Abb. 14
Abb. 15
Abb. 16
