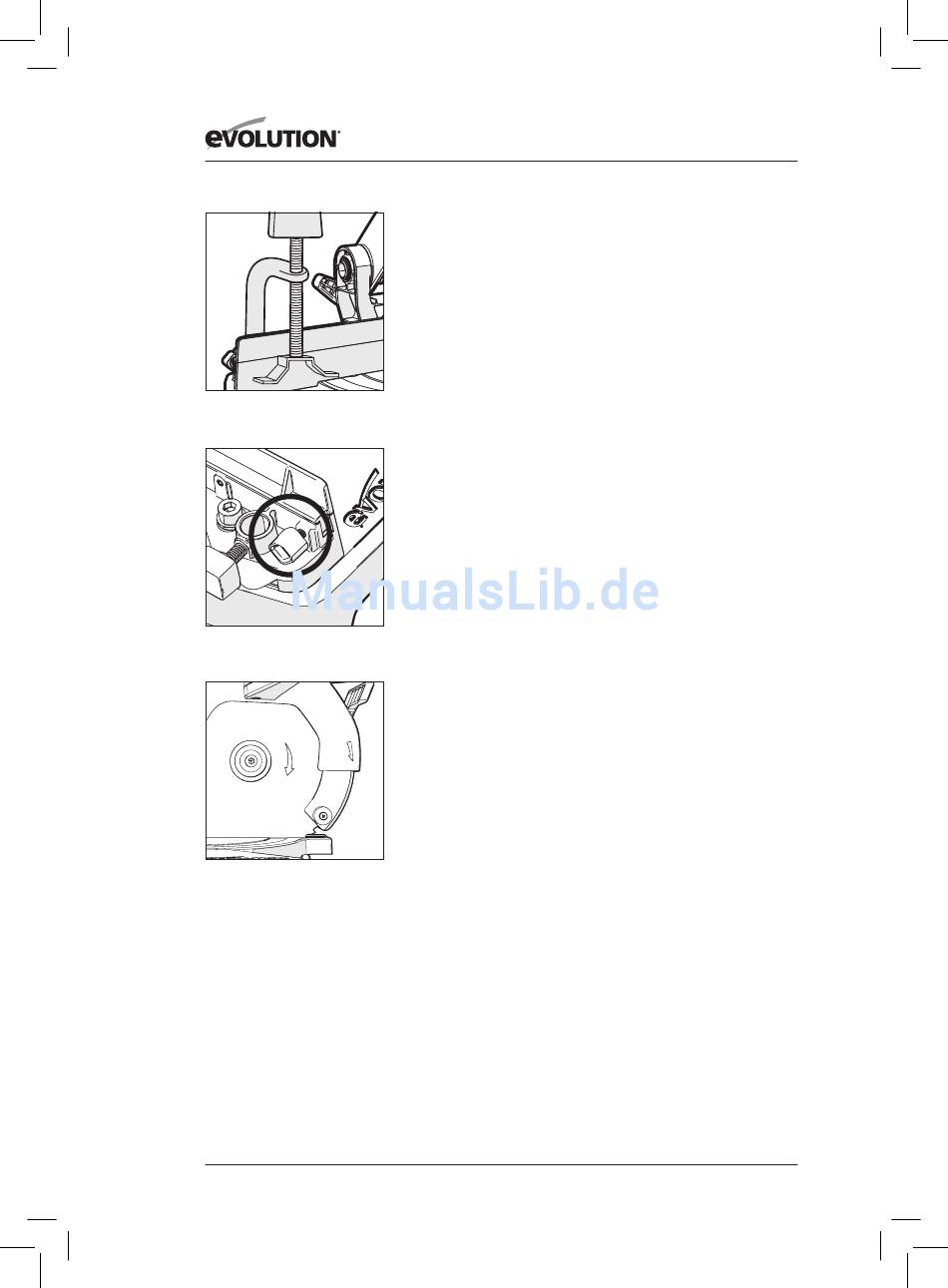

Abb. 4
Abb. 5
A B
Fig. 6
(7.4) NIEDERHALTER (Abb. 4)
In die Rückseite des Maschinenanschlags sind zwei
Halterungen (eine auf jeder Seite) eingefasst. Diese
Halterungen dienen der Positionierung des Niederhalters.
• Bringen Sie den Niederhalter an der Sicherungshalterung
an, die am besten für die Schneidanwendung geeignet ist,
und vergewissern Sie sich, dass dieser vollständig nach unten
gedrückt ist.
• Platzieren Sie das zu schneidende Werkstück auf dem
Drehtisch der Säge, sodass es am Anschlag in gewünschter
Position anliegt.
• Ziehen Sie den Niederhalter mit dem Handrad fest, um
sicherzustellen, dass dieser das Werkstück sicher auf dem
Sägetisch hält.
Führen Sie mit ausgeschaltetem Strom einen Probelauf durch.
Vergewissern Sie sich, dass der Niederhalter den Weg des
Sägeblattes oder jeglichen anderen Teils des Schneidkopfes,
der abgesenkt wird, nicht behindert.

OBERER TEIL DES GLEITANSCHLAGS

Hinweis: Der obere Bereich der linken Seite des Anschlags
ist verstellbar. Wenn besonders spitzwinkelige Schräg- oder
Gehrungswinkel ausgewählt werden, kann es notwendig
sein, den oberen Teil des Anschlags nach links zu schieben.
Dadurch sollte in der Regel der Freiraum geschaffen werden,
der vonnöten ist, um den Schneidkopf und das Sägeblatt
abzusenken, ohne dass diese jegliche andere Teile der
Maschine berühren und verschmutzen.
Zum Anpassen des Anschlags:
• Lösen Sie die Daumenschraube. (Abb. 5)
• Schieben Sie den oberen Abschnitt des Anschlags
nach links in die gewünschte Position und ziehen Sie die
Daumenschraube fest.
• Führen Sie einen Probelauf mit getrennter Stromversorgung
durch, um sich zu vergewissern, dass die Maschinenteile den
Schneidkopf beim Absenken nicht behindern.

BETRIEBSANLEITUNG

(8.1)
Vorsicht: Die Kappsäge ist vor jedem Gebrauch
zu kontrollieren (insbesondere auf die korrekte
Funktionsfähigkeit der Schutzvorrichtungen). Verbinden Sie
die Säge erst nach Durchführung einer Sicherheitskontrolle
mit der Stromversorgung.
Stellen Sie sicher, dass der Bediener hinsichtlich der
Verwendung, Anpassung und Wartung der Maschine
angemessen geschult ist, bevor er das Gerät mit der
Stromversorgung verbindet und die Säge bedient.
36
