Betrieb

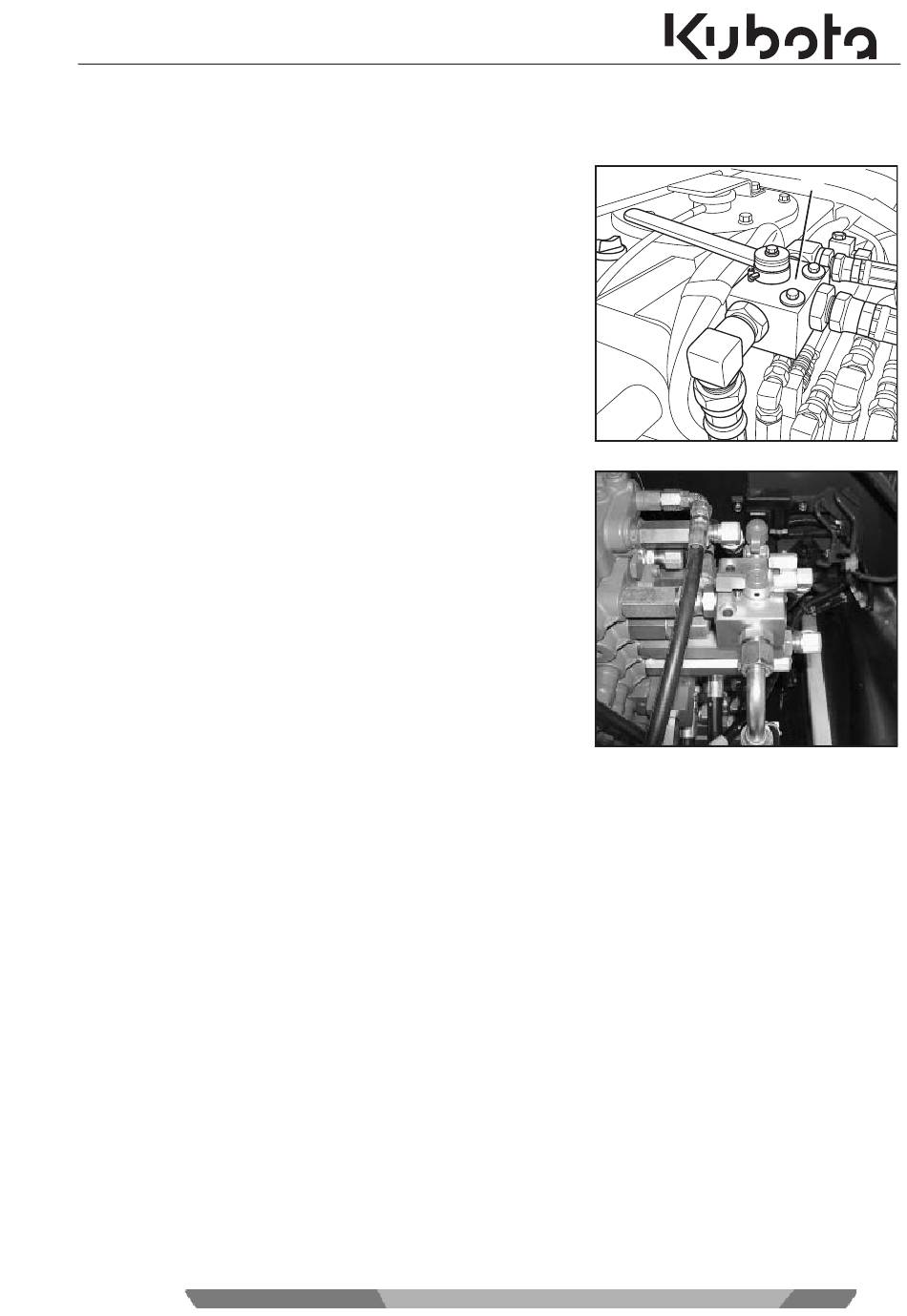

Umschaltventil direkter Rücklauf
Das Umschaltventil hat zwei Schaltstellungen.
In der Stellung "direkter Rücklauf" erfolgt ein Rücklauf vom Anbau-
1
gerät direkt über den Rücklauffilter zum Hydraulikölbehälter. Der
Rücklauf erfolgt nur über den rechten Zusatzkreis-1-Anschluss am
Löffelstiel.
In der Stellung "indirekter Rücklauf" erfolgt der Rücklauf vom An-
baugerät über den Steuerblock zum Rücklauffilter und dann zum
Hydraulikölbehälter. In diesem Fall kann der Rücklauf über den lin-
ken oder rechten Zusatzkreis-1-Anschluss (entsprechend der Stel-
lung des Wippschalters Zusatzkreis 1) des Löffelstiels erfolgen.
Je nach Wirkungsweise des eingesetzten Anbaugerätes (drehend oder hämmernd) das Umschaltventil entspre-
chend dem Bild in die erforderliche Position drehen.
99
RG948-8133-8
12/2016
