Hardware-Einstellungen PROFIBUS DP

5.6.1

Einstellen des Schreibschutzes

Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder
ausgeschaltet werden. Bei eingeschaltetem Hardware-Schreibschutz ist ein Schreibzugriff auf die
Geräteparameter via PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) nicht möglich.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → ä 143.
2.
3. Hardware-Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren (siehe Abb.).
4. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
LED
A
1
2
3
4
3
U T
1
2 T P
3
O U
4
T /
1 P U
2
I N
3
4
4
U T
T P
O U
T /
P U
I N

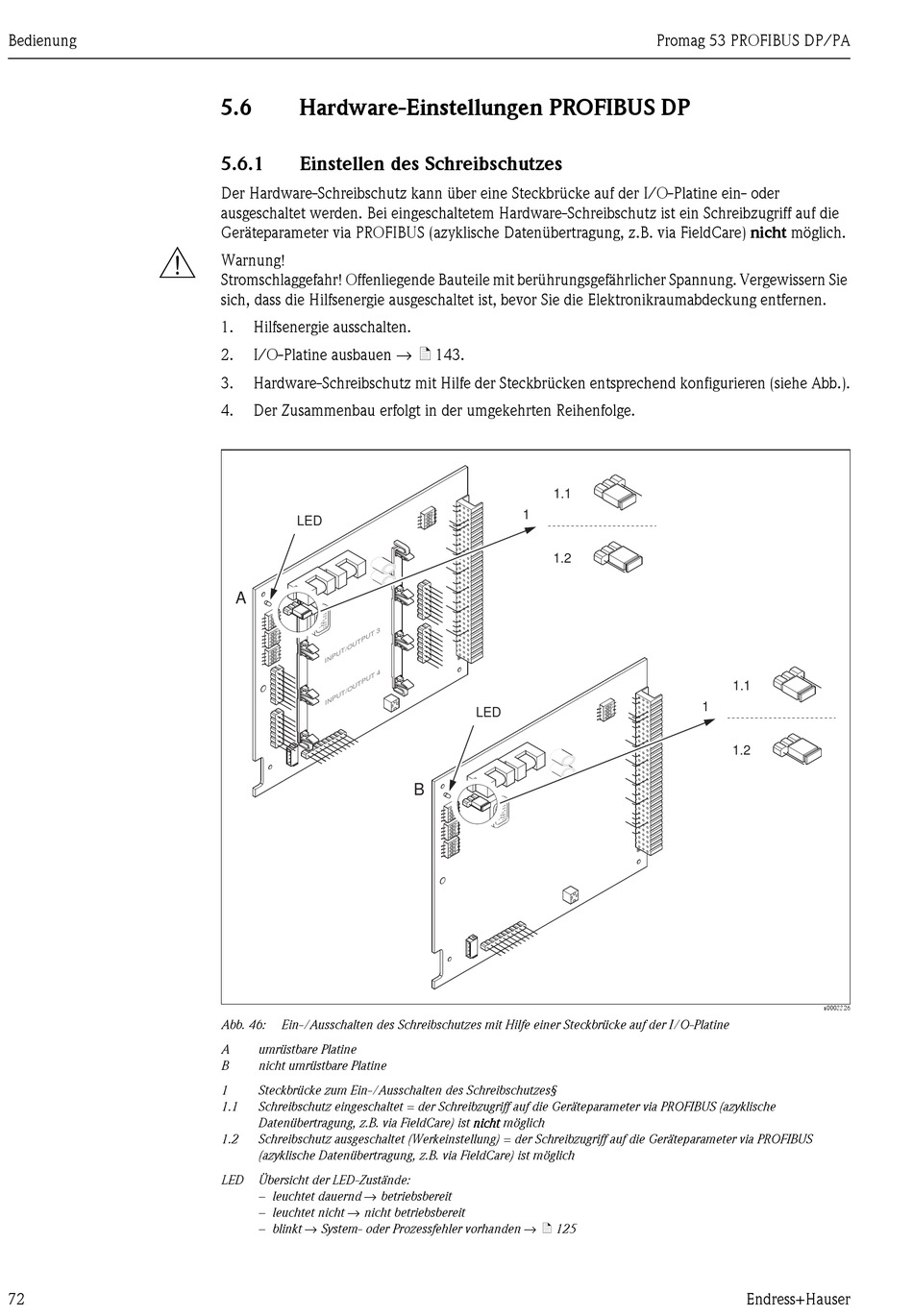

Abb. 46: Ein-/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O-Platine
A umrüstbare Platine
B nicht umrüstbare Platine
1 Steckbrücke zum Ein-/Ausschalten des Schreibschutzes§
1.1 Schreibschutz eingeschaltet = der Schreibzugriff auf die Geräteparameter via PROFIBUS (azyklische
Datenübertragung, z.B. via FieldCare) ist nicht möglich
1.2 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Geräteparameter via PROFIBUS
(azyklische Datenübertragung, z.B. via FieldCare) ist möglich
LED Übersicht der LED-Zustände:
– leuchtet dauernd → betriebsbereit
– leuchtet nicht → nicht betriebsbereit
– blinkt → System- oder Prozessfehler vorhanden → ä 125
