5 Bedienung
5.1

Bedienung auf einen Blick

Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener verschiedene
Möglichkeiten zur Verfügung:
Vor-Ort-Anzeige (Option) → ä 61
1.
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme durchfüh-
ren.
Konfigurationsprogramme → ä 69
2.
Die Konfiguration von Profil-Parametern sowie gerätespezifischen Parametern erfolgt in erster
Linie über die PROFIBUS-Schnittstelle. Dafür stehen dem Benutzer spezielle, von unterschied-
lichen Herstellern angebotene Konfigurations- bzw. Bedienprogramme zur Verfügung.
3. Steckbrücken/Miniaturschalter für Hardwareeinstellungen
– PROFIBUS DP → ä 72
– PROFIBUS PA → ä 77
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie folgende
Hardware-Einstellungen vornehmen:
• Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
• Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
• Ein-/Ausschalten des Hardwareschreibschutzes
!
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des Relais-
ausgangs (Öffner/Schließer) finden Sie im Kapitel "Hardwareeinstellungen" → ä 75.
2A
1
XXX.XXX.XX
Esc
+
-
E

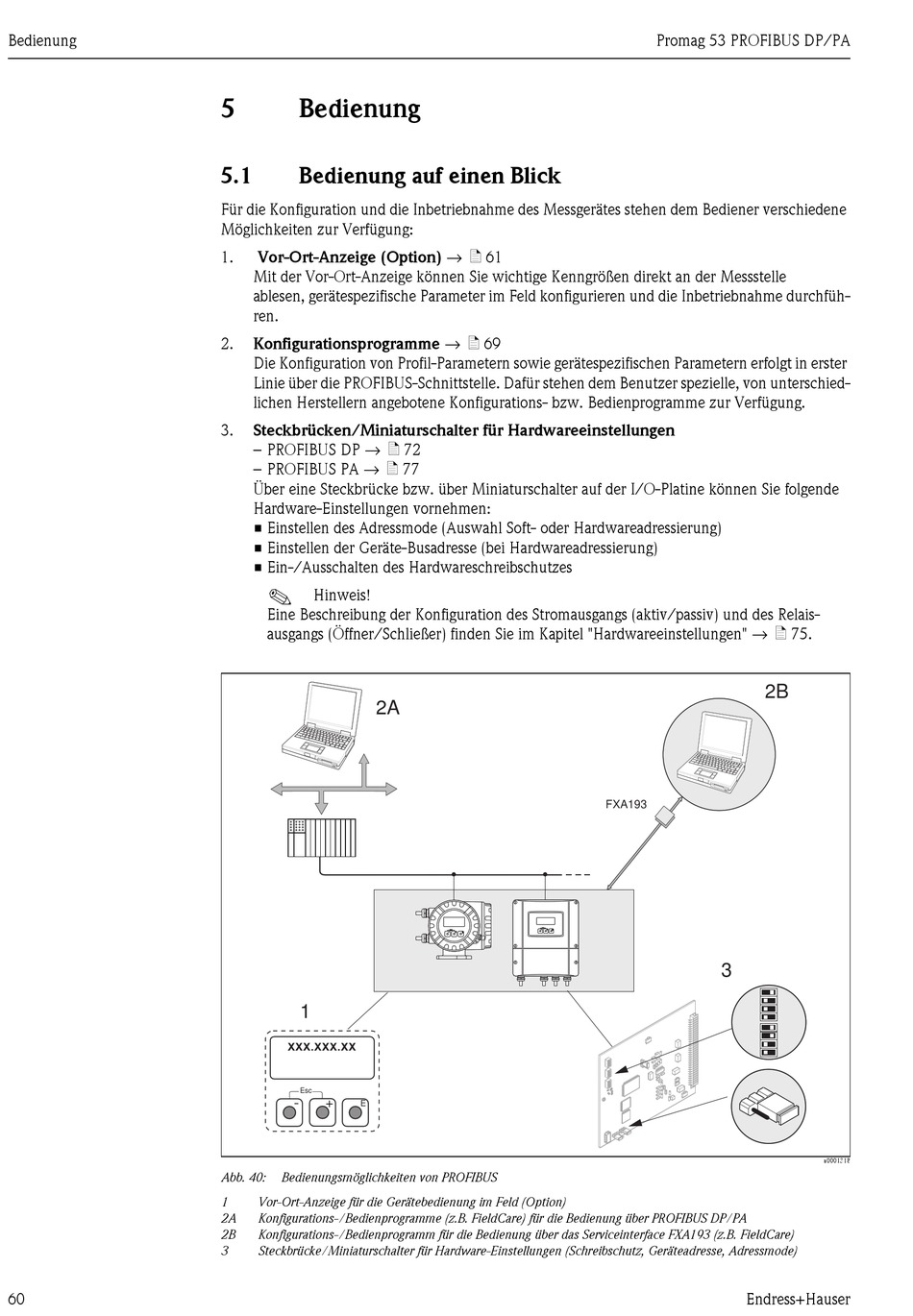

Abb. 40: Bedienungsmöglichkeiten von PROFIBUS
1 Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2A Konfigurations-/Bedienprogramme (z.B. FieldCare) für die Bedienung über PROFIBUS DP/PA
2B Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA193 (z.B. FieldCare)
3 Steckbrücke/Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
FXA193
Esc
- + E
Esc
-
+ E
