3.3

Einbau

3.3.1

Einbau Messaufnehmer W

Hinweis!
Schrauben, Muttern, Dichtungen usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente → ä 22.
• Bei Verwendung von Erdungsscheiben ist die dort beiliegende Einbauanleitung zu beachten.

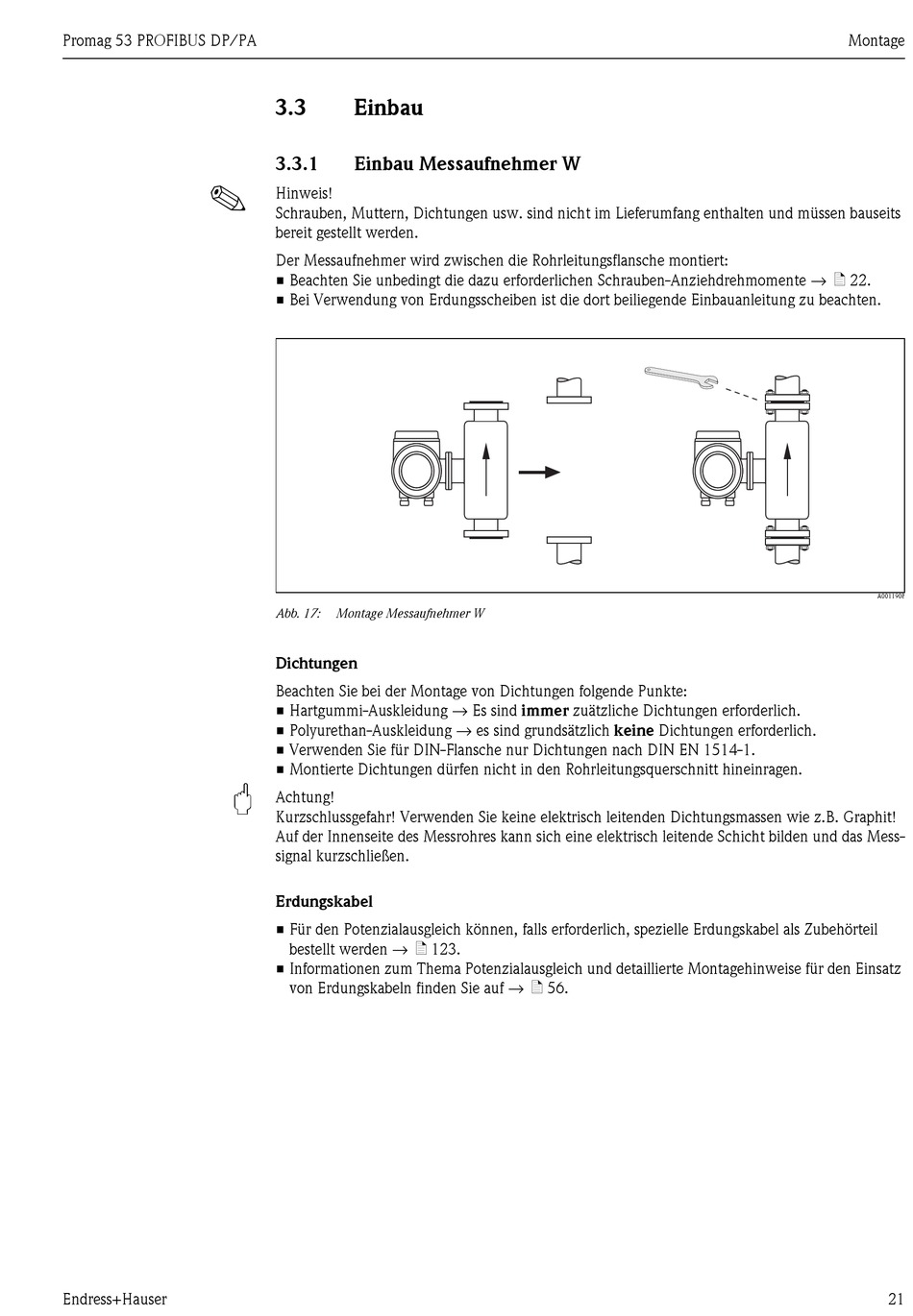

Abb. 17: Montage Messaufnehmer W
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → Es sind immer zuätzliche Dichtungen erforderlich.
• Polyurethan-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit!
Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Mess-
signal kurzschließen.
Erdungskabel
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als Zubehörteil
bestellt werden → ä 123.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln finden Sie auf → ä 56.
