Störungsbehebung
!
Störungsverhalten von Ausgängen
System-/Prozessfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und Ausgänge! Beachten Sie dazu die Ausführun-
gen auf → ä 68
Stromausgang MININMALER WERT
0–20 mA → 0 mA
4–20 mA → 2 mA
4–20 mA NAMUR →3,5 mA
4–20 mA US → 3,75 mA
0–20 mA (25 mA) → 0 mA
4–20 mA (25 mA) → 2 mA
MAXIMALER WERT
0–20 mA → 22 mA
4–20 mA → 22 mA
4–20 mA NAMUR → 22,6 mA
4–20 mA US → 22,6 mA
0–20 mA (25 mA) → 25 mA
4–20 mA (25 mA) → 25 mA
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird
ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Impulsausgang RUHEPEGEL
Signalausgabe → keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Frequenzausgang RUHEPEGEL
Signalausgabe → 0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen Durchfluss-
messung.
Bei Störung oder Ausfall der Hilfsenergie: Relais → spannungslos
Relaisausgang
Im Handbuch "Beschreibung Gerätefunktionen" finden Sie ausführliche Angaben zum
Schaltverhalten der Relais bei unterschiedlicher Konfiguration wie Störmeldung, Durch-
flussrichtung, MSÜ, Grenzwert, usw.
→ ä 127
PROFIBUS
140

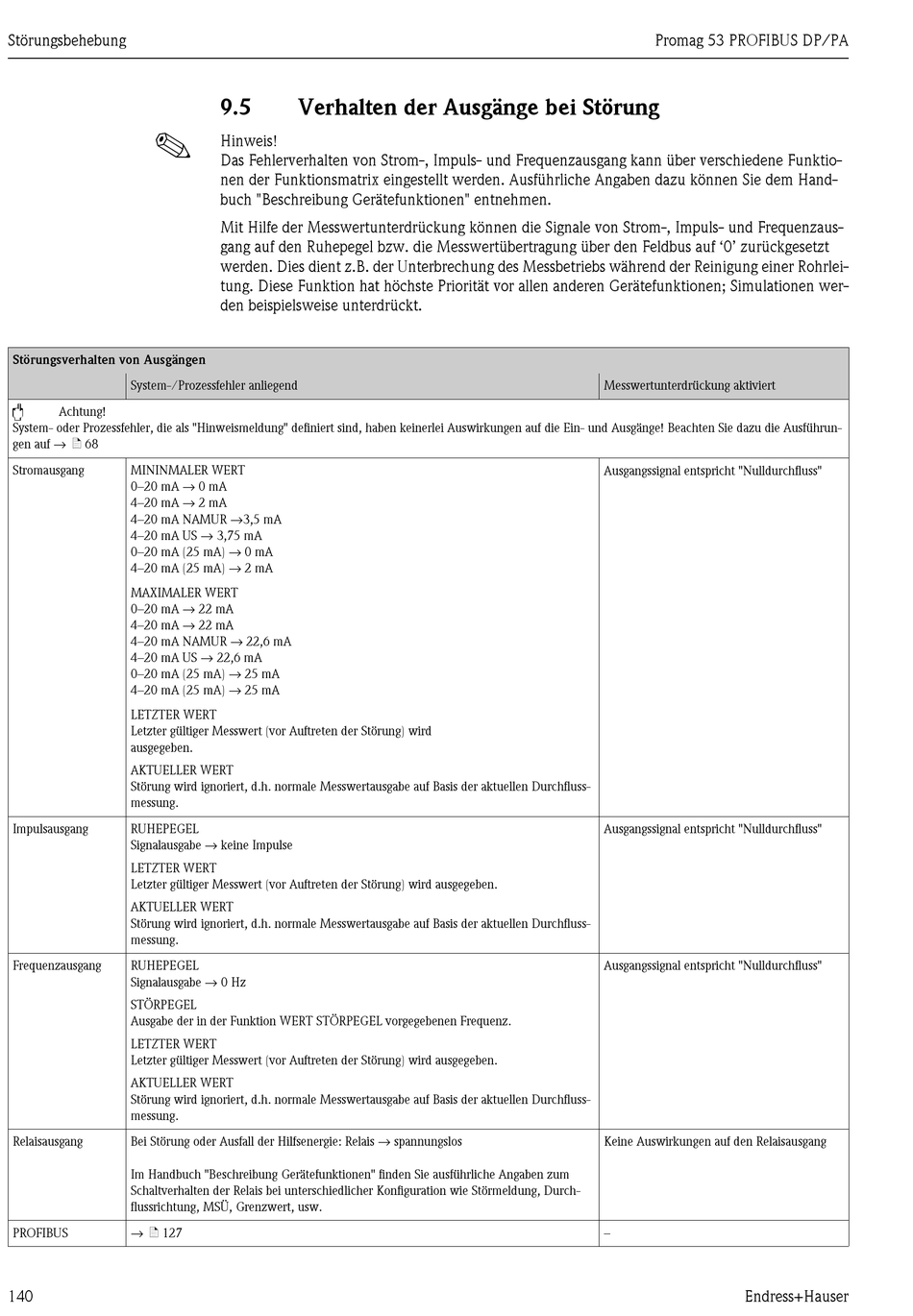

9.5 Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten von Strom-, Impuls- und Frequenzausgang kann über verschiedene Funktio-
nen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Hand-
buch "Beschreibung Gerätefunktionen" entnehmen.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenzaus-
gang auf den Ruhepegel bzw. die Messwertübertragung über den Feldbus auf '0' zurückgesetzt
werden. Dies dient z.B. der Unterbrechung des Messbetriebs während der Reinigung einer Rohrlei-
tung. Diese Funktion hat höchste Priorität vor allen anderen Gerätefunktionen; Simulationen wer-
den beispielsweise unterdrückt.
Promag 53 PROFIBUS DP/PA
Messwertunterdrückung aktiviert
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Keine Auswirkungen auf den Relaisausgang
–
