Promag 53 PROFIBUS DP/PA
!
Endress+Hauser

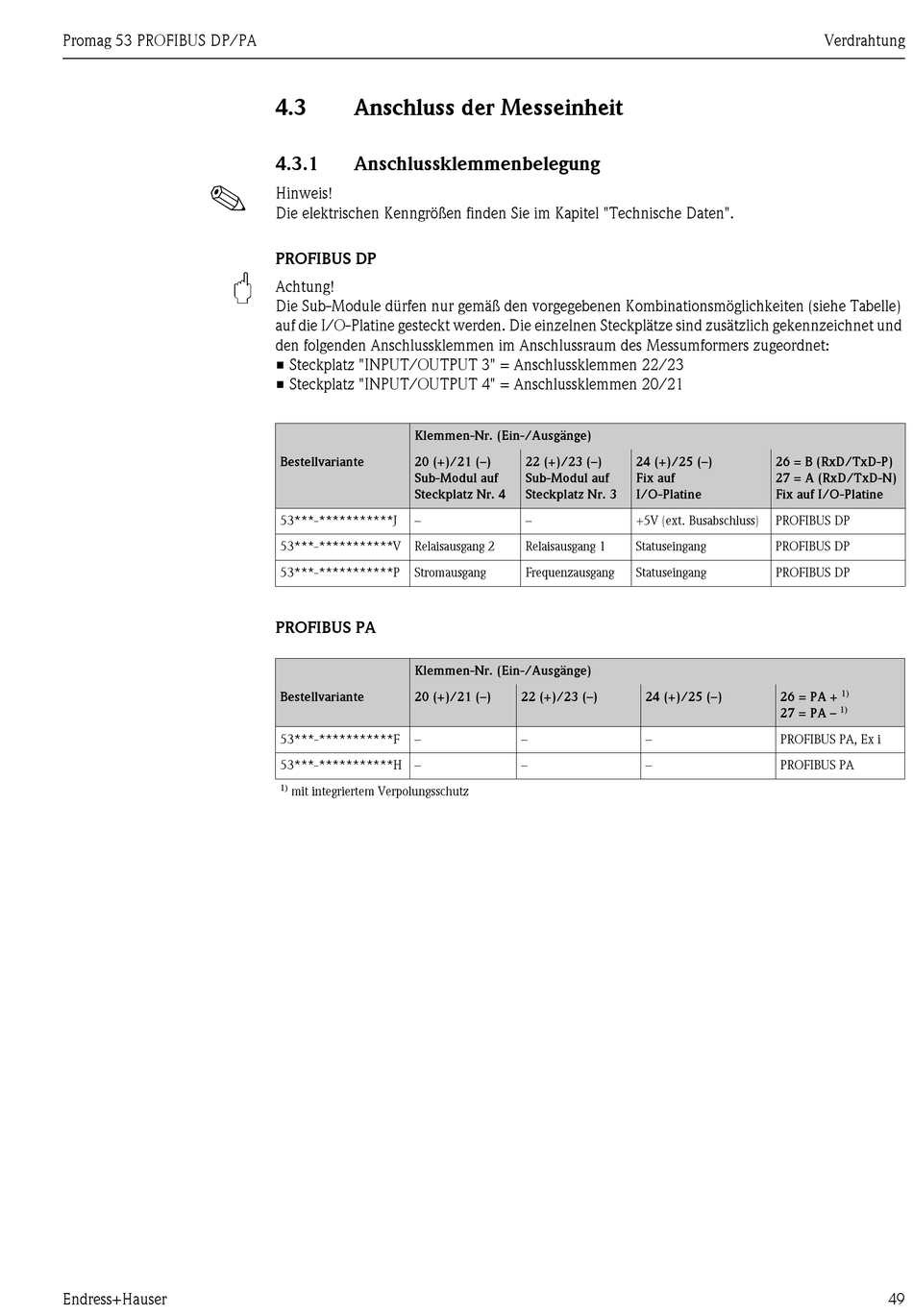

4.3

Anschluss der Messeinheit

4.3.1

Anschlussklemmenbelegung

Hinweis!
Die elektrischen Kenngrößen finden Sie im Kapitel "Technische Daten".
PROFIBUS DP
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
• Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
Bestellvariante
53***-***********J
53***-***********V
53***-***********P
PROFIBUS PA
Bestellvariante
53***-***********F
53***-***********H –
1)
mit integriertem Verpolungsschutz
Klemmen-Nr. (Ein-/Ausgänge)
20 (+)/21 (–) 22 (+)/23 (–)
Sub-Modul auf Sub-Modul auf
Steckplatz Nr. 4 Steckplatz Nr. 3
– –
Relaisausgang 2 Relaisausgang 1
Stromausgang Frequenzausgang
Klemmen-Nr. (Ein-/Ausgänge)
20 (+)/21 (–) 22 (+)/23 (–)
– –
–
24 (+)/25 (–) 26 = B (RxD/TxD-P)
Fix auf 27 = A (RxD/TxD-N)
I/O-Platine Fix auf I/O-Platine
+5V (ext. Busabschluss) PROFIBUS DP
Statuseingang PROFIBUS DP
Statuseingang PROFIBUS DP
24 (+)/25 (–) 26 = PA +
27 = PA –
– PROFIBUS PA, Ex i
– PROFIBUS PA
Verdrahtung
1)
1)
