Installation und Inbetriebnahme
4.2.1.1 Analysator anschließen
40
} Die Reagenzienflasche mit der Auffangschale in den Analysator stellen.
} Die Türen des Analysators schließen.
ü Das Gerät ist aufgestellt.
Sehen Sie dazu auch
2 Wartung und Pflege [} 65]
Der Netzanschluss und Medienanschlüsse befinden sich auf der Rückseite des Analysa-
tors.
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.

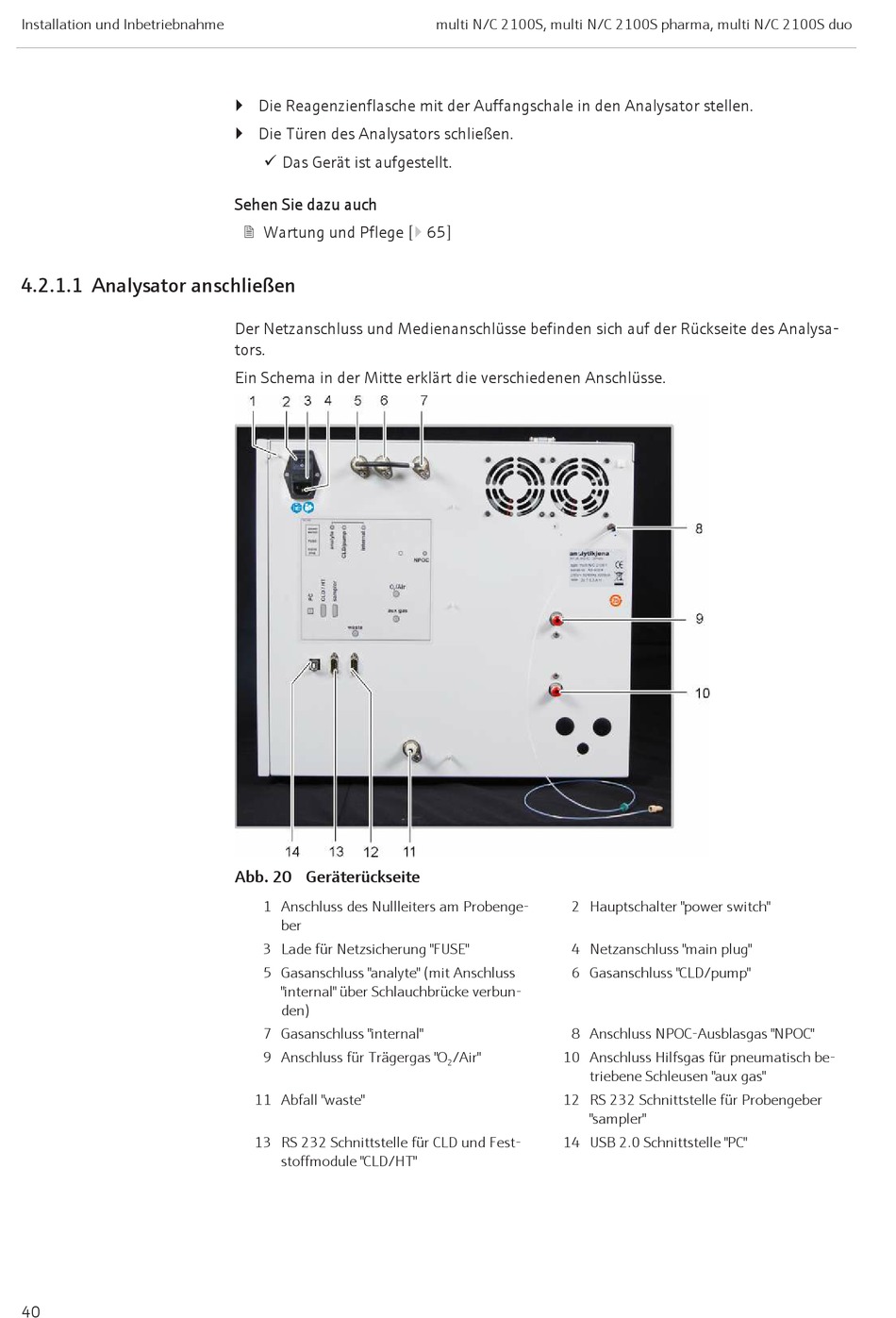

Abb. 20 Geräterückseite
1 Anschluss des Nullleiters am Probenge-
ber
3 Lade für Netzsicherung "FUSE"
5 Gasanschluss "analyte" (mit Anschluss
"internal" über Schlauchbrücke verbun-
den)
7 Gasanschluss "internal"
9 Anschluss für Trägergas "O
11 Abfall "waste"
13 RS 232 Schnittstelle für CLD und Fest-
stoffmodule "CLD/HT"
multi N/C 2100S, multi N/C 2100S pharma, multi N/C 2100S duo
2 Hauptschalter "power switch"
4 Netzanschluss "main plug"
6 Gasanschluss "CLD/pump"
8 Anschluss NPOC-Ausblasgas "NPOC"
/Air"
10 Anschluss Hilfsgas für pneumatisch be-
2
triebene Schleusen "aux gas"
12 RS 232 Schnittstelle für Probengeber
"sampler"
14 USB 2.0 Schnittstelle "PC"
