Endress+Hauser Waterpilot FMX21 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Waterpilot FMX21
  6. Kurzanleitung
Endress+Hauser Waterpilot FMX21 Kurzanleitung

Endress+Hauser Waterpilot FMX21 Kurzanleitung

Hydrostatische füllstandsmessung 4...20 ma hart
Vorschau ausblenden Andere Handbücher für Waterpilot FMX21:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
KA01189P/00/DE/06.22-00
71587891
2022-09-12
Products
Kurzanleitung

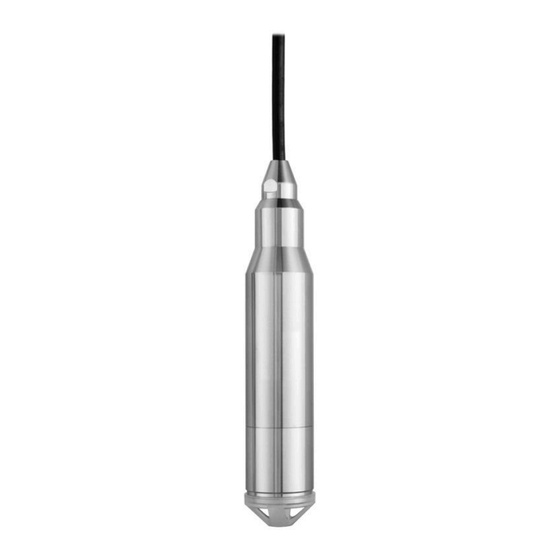

Waterpilot FMX21
Hydrostatische Füllstandsmessung
4...20 mA HART
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Waterpilot FMX21

Inhaltszusammenfassung für Endress+Hauser Waterpilot FMX21

  • Seite 1 4...20 mA HART Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Waterpilot FMX21 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Waterpilot FMX21 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Dokumentfunktion .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Waterpilot FMX21 Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. Symbole 1.2.1 Sicherheitssymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird.

  • Seite 5: Symbole Für Informationstypen

    Waterpilot FMX21 Hinweise zum Dokument  Kreuzschlitzschraubendreher  Innensechskantschlüssel  Gabelschlüssel 1.2.4 Symbole für Informationstypen  Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind  Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind  Verboten Abläufe, Prozesse oder Handlungen, die verboten sind  Tipp Kennzeichnet zusätzliche Informationen...

  • Seite 6: Dokumentation

    HARTâ Eingetragene Marke der FieldComm Group, Austin, USA 1.4.4 FieldCareâ Marke der Firma Endress+Hauser Process Solutions AG. 1.4.5 DeviceCareâ Marke der Firma Endress+Hauser Process Solutions AG. 1.4.6 iTEMPâ Marke der Firma Endress+Hauser Wetzer GmbH + Co. KG, Nesselwang, D. Endress+Hauser...

  • Seite 7: Begriffe Und Abkürzungen

    Waterpilot FMX21 Hinweise zum Dokument Begriffe und Abkürzungen A0029505 • OPL (1) Der OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, d.h. neben der Messzelle ist auch der Prozessanschluss zu beachten. Beachten Sie auch die Druck-Temperaturabhängigkeit.

  • Seite 8: Turn Down Berechnung

    Hinweise zum Dokument Waterpilot FMX21 • Kalibrierte/Justierte Messspanne (4) Spanne zwischen LRV und URV. Werkeinstellung: 0...URL Andere kalibrierte Messspannen können kundenspezifisch bestellt werden. • p: Druck • LRL: Lower range limit = untere Messgrenze • URL: Upper range limit = obere Messgrenze •...

  • Seite 9: Grundlegende Sicherheitshinweise

    Bestimmungsgemäße Verwendung 2.2.1 Anwendungsbereich und Messstoffe Der Waterpilot FMX21 ist ein hydrostatischer Druckaufnehmer zur Pegelmessung von Frisch-, Ab- und Salzwasser. Bei den Ausführungen mit einem Pt100 Widerstandsthermometer wird gleichzeitig die Temperatur erfasst. Ein optionaler Temperaturkopftransmitter wandelt das Pt100-Signal in ein 4…20 mA-Signal mit überlagertem digitalen Kommunikationsprotokoll HART 6.0 um.

  • Seite 10: Produktsicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Warenannahme und Produktidentifizierung Warenannahme Bei Warenannahme prüfen:...

  • Seite 11: Produktidentifizierung

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben www.endress.com/deviceviewer. Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode auf dem Typenschild scannen 3.2.1 Herstelleradresse Endress+Hauser SE+Co.

  • Seite 12: Zusätzliches Typenschild Für Geräte Mit Außendurchmesser 22 Mm (0,87 In) Und 42 Mm (1,65 In)

    Warenannahme und Produktidentifizierung Waterpilot FMX21 Zusätzliches Typenschild für Geräte mit Zulassungen Made in Germany, D-79689 Maulburg Waterpilot FMX21 Mat.: 316L/1.4435/1.4404, Al O , PE, EPDM, PPO For use in drinking water according to: A0018805 Zulassungssymbol (Trinkwasserzulassung) Verweis auf zugehörige Dokumentation Zulassungsnummer (Schiffbauzulassung) 3.3.2...

  • Seite 13: Lagerung Und Transport

    Waterpilot FMX21 Warenannahme und Produktidentifizierung Lagerung und Transport 3.5.1 Lagerbedingungen Originalverpackung verwenden. Messgerät unter trockenen, sauberen Bedingungen lagern und vor Schäden durch Stöße schützen (EN 837-2). Lagerungstemperaturbereich Gerät + Pt100 (optional) –40 … +80 °C (–40 … +176 °F) Kabel (bei fester Verlegung;...

  • Seite 14: Montage

    Montage Waterpilot FMX21 Montage Montagebedingungen Terminal Box for FMX21 OPEN 90° CLOSE 90° Warning: Avoid electrostatic charge in explosive atmosphere. See instructions Made in Germany, D-79689 Maulburg Waterpilot FMX21 Order code: xxxxxxxxxxxxxxxxxxxxxx Ser. no.: xxxxxxxxxxxxx 4…20 mA Ext. order code: xxxxxxxxxxxxxxxxxxxxxx black 0...600mbar...

  • Seite 15: Ergänzende Montagehinweise

    • Um eine mechanische Beschädigung der Messzelle zu vermeiden, ist das Gerät mit einer Schutzkappe versehen. • Das Kabelende muss in einem trockenen Raum oder in einem geeigneten Anschlusskasten enden. Der Anschlusskasten von Endress+Hauser bietet Feuchtigkeits- und Klimaschutz und ist für eine Installation im Freien geeignet (weitere Information siehe Betriebsanlei- tung).

  • Seite 16: Montage Des Waterpilot Mit Abspannklemme

    Montage Waterpilot FMX21 Montage des Waterpilot mit Abspannklemme A0018793 Tragkabel Abspannklemme Klemmbacken 4.3.1 Abspannklemme montieren: Abspannklemme (Pos. 2) montieren. Beachten Sie bei der Wahl der Befestigung das Gewicht des Tragkabels (Pos. 1) und des Gerätes. Klemmbacken hochschieben (Pos. 3). Tragkabel (Pos. 1) gemäß Abbildung zwischen die Klemmbacken legen.

  • Seite 17: Montage Des Geräts Mit Kabelmontageschraube

    Waterpilot FMX21 Montage Montage des Geräts mit Kabelmontageschraube A0018794  1 Darstellung mit Gewinde G 1½". Maßeinheit mm (in) Tragkabel Deckel Kabelmontageschraube Dichtring Klemmhülsen Anschlussstück Kabelmontageschraube Oberkante Klemmhülse Gewünschte Länge Tragkabel und Sonde des Waterpilot vor dem Zusammenbau Nach dem Zusammenbau befindet sich Pos. 7 bei der Kabelmontageschraube mit G 1½"-Gewinde Höhe Dichtfläche Anschlussstück bzw.

  • Seite 18: Montage Des Anschlusskastens

    Montage Waterpilot FMX21 Klemmhülsen (Pos. 4) um das Tragkabel (Pos. 1) an der markierten Stelle gemäß Abbil- dung legen. Tragkabel mit Klemmhülsen (Pos. 4) in das Anschlussstück (Pos. 5) schieben Deckel (Pos. 2) mit Dichtring (Pos. 3) auf das Anschlussstück (Pos. 5) schieben und mit dem Anschlussstück fest verschrauben.

  • Seite 19: Montage Temperaturkopftransmitter Tmt72 Mit Anschlusskasten

    Waterpilot FMX21 Montage Montage Temperaturkopftransmitter TMT72 mit Anschlusskas- T e r m i n a l B o x f o r F M X 2 W a r n in g : A v o id e le c...
  • Seite 20 Montage Waterpilot FMX21 >7 (0.28) A0018696 Maßeinheit mm (in) Anschlusskasten Klemmenblock Temperaturkopftransmitter TMT72 HINWEIS Falscher Anschluss! ‣ Zwischen dem Klemmenblock und dem Temperaturkopftransmitter TMT72 muss ein Abstand von > 7 mm (28 in) eingehalten werden. Endress+Hauser...

  • Seite 21: Kabel In Ria15 Feldgehäuse Einführen

    Waterpilot FMX21 Montage Kabel in RIA15 Feldgehäuse einführen TX20 A0017830 Kabel einführen, Feldgehäuse, Anschluss ohne Messumformerspeisung (beispielhaft) Gehäuseschrauben lösen Gehäuse öffnen Kabelverschraubung (M16) öffnen und Kabel einführen Kabel inkl. Funktionserdung anschließen und Kabelverschraubung schließen Bei der Installation muss eine Kompensation des Atmosphärendrucks sichergestellt wer- den.

  • Seite 22: Kabelmarkierung

    Waterpilot FMX21 Kabelmarkierung A0030955 • Um die Installation zu vereinfachen, bietet Endress+Hauser eine Kabelmarkierung am Trag- kabel an, bei einer kundenspezifischen Länge. • Kabelmarkierungstoleranz (Distanz bis zum unteren Ende der Pegelsonde): Kabellänge < 5 m (16 ft): ±17,5 mm (0,69 in) Kabellänge >...

  • Seite 23: Elektrischer Anschluss

    Das Kabelende muss in einem trockenen Raum oder in einem geeigneten Anschlusskasten enden. Für eine Installation im Freien eignet sich der Anschlusskasten IP66/IP67 mit GORE-TEX®-Filter, von Endress+Hauser →  18 ‣ Gerät gemäß folgenden Abbildungen anschließen. Im Gerät und im Temperaturkopftrans- mitter ist ein Verpolungsschutz integriert.

  • Seite 24: Gerät Mit Pt100

    Elektrischer Anschluss Waterpilot FMX21 5.1.1 Gerät mit Pt100 RD BK RD BK FMX21 FMX21 A0019441 Gerät Gerät mit Pt100 (nicht für den Einsatz im explosionsgefährdeten Bereich) Nicht für Geräte mit Außendurchmesser 29 mm (1,14 in) 10,5 … 30 V (Ex-Bereich), 10,5 … 35 V 4 …...

  • Seite 25: Gerät Mit Pt100 Und Temperaturkopftransmitter Tmt72

    Waterpilot FMX21 Elektrischer Anschluss 5.1.2 Gerät mit Pt100 und Temperaturkopftransmitter TMT72 RD BK FMX21 4...20 mA HART A0018780 Nicht für Geräte mit Außendurchmesser 29 mm (1,14 in) 10,5 … 35 V 4 … 20 mA Widerstand (R Temperaturkopftransmitter TMT72 (4 … 20 mA) (nicht für den Einsatz im explosionsgefährdeten Bereich) 11,5 …...

  • Seite 26: Gerät Mit Ria15

    Elektrischer Anschluss Waterpilot FMX21 5.1.3 Gerät mit RIA15 Die Getrennte Anzeige RIA15 (für Ex-, oder Ex-freier Bereich) kann zusammen mit dem Gerät bestellt werden. Siehe Produktkonfigurator. Bei der Installation muss eine Kompensation des Atmosphärendrucks sichergestellt werden. Hierfür liegt eine schwarze, belüftete Kabelverschraubung bei.

  • Seite 27: Gerät, Ria15 Mit Eingebautem Hart Kommunikationswiderstandsmodul

    Waterpilot FMX21 Elektrischer Anschluss 5.1.4 Gerät, RIA15 mit eingebautem HART Kommunikationswiderstandsmodul Das HART-Kommunikationsmodul zum Einbau ins RIA15 (für Ex-, oder Ex-freier Bereich) kann zusammen mit dem Gerät bestellt werden. Der zu berücksichtigende Spannungsabfall beträgt max. 7 V Bei der Installation muss eine Kompensation des Atmosphärendrucks sichergestellt wer- den.

  • Seite 28: Versorgungsspannung

    • 10,5 … 30 V (explosionsgefährdeter Bereich) 5.2.2 Temperaturkopftransmitter TMT72 (optional) 11,5 … 35 V Kabelspezifikationen Endress+Hauser empfiehlt verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Bei den Gerätevarianten mit Außendurchmesser 22 mm (0,87 in) und 42 mm (1,65 in) sind die Sondenkabel geschirmt. 5.3.1 Gerät + Pt100 (optional) •...

  • Seite 29: Leistungsaufnahme

    • Max. Stromaufnahme: ≤ 23 mA • Min. Stromaufnahme: ≥ 3,5 mA Anschluss Messeinheit 5.6.1 Überspannungsschutz Um den Waterpilot und Temperaturkopftransmitter TMT72 vor größeren Störspannungsspit- zen zu schützen, empfiehlt Endress+Hauser vor und nach der Anzeige- und/oder Auswerte- einheit gemäß Abbildung einen Überspannungsschutz zu installieren. Endress+Hauser...
  • Seite 30 Anschluss für integrierten Pt100 im FMX21 4 … 20 mA HART (Temperatur) 4 … 20 mA HART (Füllstand) Überspannungsschutz (ÜS), z.B. HAW von Endress+Hauser (Nicht für den Einsatz im explosionsge- fährdeten Bereich.) Netz Weitere Informationen zum Temperaturkopftransmitter TMT72 für HART-Anwendun- gen von Endress+Hauser finden Sie in der Technischen Information TI01392T.

  • Seite 31: Anschlusskontrolle

    • Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? • Ist die Klemmenbelegung korrekt? Bedienungsmöglichkeiten Für den Waterpilot FMX21 HART und Temperaturkopftransmitter TMT72 gibt es umfangrei- che Messstellenlösungen mit Anzeige- und/oder Auswerteeinheiten von Endress+Hauser. Für weitere Informationen steht Ihnen Ihre Endress+Hauser-Serviceorganisation gerne zur Verfügung.

  • Seite 32: Bedienkonzept

    Bedienungsmöglichkeiten Waterpilot FMX21 A0035931  6 Fernbedienung des Geräts über den RIA15 Messumformerspeisung, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 375, 475 Schleifengespeister Prozessanzeiger RIA15 Kabelverschraubung M16 mit Druckausgleichsmembran Gerät Bedienkonzept Der Bedienung mit Bedienmenü liegt ein Bedienkonzept mit "Nutzerrollen" zugrunde.

  • Seite 33: Inbetriebnahme

    Waterpilot FMX21 Inbetriebnahme Inbetriebnahme HINWEIS Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck oder größer als der zugelassene maximale Druck an, werden nacheinander folgende Meldungen ausgege- ben: ‣ "S140 Arbeitsbereich P" oder "F140 Arbeitsbereich P" (je nach Einstellung im Parameter "Alarmverhalten P"...

  • Seite 34: Navigation

    Inbetriebnahme Waterpilot FMX21 WARNUNG Wechsel der Betriebsart wirkt sich auf die Spanne (URV) aus Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Wird die Betriebsart gewechselt, muss im Bedienmenü "Setup" die Einstellung der Spanne (URV) überprüft und ggf. neu eingestellt werden.

  • Seite 35: Lageabgleich

    Waterpilot FMX21 Inbetriebnahme Werkseinstellung Abhängig vom Sensormodul-Nennmessbereich mbar oder bar bzw. gemäß Bestellangaben. Lageabgleich Eine durch die Einbaulage des Messgeräts resultierende Druckverschiebung kann durch den Lageabgleich korrigiert werden. Lagekorrektur (Relativdrucksensor) Navigation Setup → Lagekorrektur Schreibrecht Bediener/Instandhalter/Experte Beschreibung Lageabgleich – die Druckdifferenz zwischen Null (Sollwert) und gemessenem Druck muss nicht bekannt sein.

  • Seite 36: Dämpfung Einstellen

    Inbetriebnahme Waterpilot FMX21 Beispiel • Messwert = 982,2 mbar (14,73 psi) • Über den Parameter "Lageoffset" korrigieren Sie den Messwert mit dem eingegebenen Wert, z.B. 2,2 mbar (0,033 psi). D.h. Sie weisen dem anliegenden Druck den Wert 980 mbar (14,7 psi) zu.

  • Seite 37: Füllstandsmessung Konfigurieren

    Waterpilot FMX21 Inbetriebnahme Füllstandsmessung konfigurieren 7.8.1 Informationen zur Füllstandsmessung Sie können zwischen zwei Arten der Füllstandberechnung auswählen: "in Druck" und "in Höhe". Die Tabelle im folgenden Kapitel "Übersicht Füllstandsmessung" lie- fert Ihnen einen Überblick über diese beiden Messaufgaben. • Die Grenzwerte werden nicht überprüft, d.h. damit das Messgerät eine korrekte Mes- sung durchführen kann, müssen die eingegebenen Werte zum Sensormodul und zur...
  • Seite 38 Inbetriebnahme Waterpilot FMX21 Voraussetzung: • Die Messgröße ist direkt proportional zum Druck. • Es handelt sich hierbei um einen theoretischen Abgleich, d.h. die Druck- und Volumenwerte für den unteren und oberen Abgleichpunkt müssen bekannt sein. • Für die eingegebenen Werte für "Abgleich Leer/Abgleich Voll", "Druck Leer/Druck Voll"...
  • Seite 39 Waterpilot FMX21 Inbetriebnahme Über den Parameter "Füllstandwahl" den Füllstandmodus "in Druck" wählen.  Menüpfad: Setup → Erweitert. Setup → Füllstand → Füllstandwahl Über den Parameter "Einheit Ausgabe" eine Volumeneinheit wählen, hier z.B. "l" (Liter).  Menüpfad: Setup → Erweitert. Setup → Füllstand → Einheit Ausgabe Über den Parameter "Abgleichmodus"...

  • Seite 40: Linearisierung

    Inbetriebnahme Waterpilot FMX21 Linearisierung 7.10 Bedienung und Einstellungen über RIA15 A0017719  7 Anzeige- und Bedienelemente des Prozessanzeigers Symbol Bedienmenü gesperrt Symbol Fehler Symbol Warnung Symbol HART-Kommunikation aktiv Bedientasten "-", "+", "E" 14-Segment Anzeige für Einheit/TAG Bargraph mit Marken für Unter- und Überbereich 5-stellige 7-Segment Anzeige für Messwert, Ziffernhöhe 17 mm (0,67 in)

  • Seite 41: Betriebsarten

    Waterpilot FMX21 Inbetriebnahme 7.10.1 Bedienfunktionen Die Bedienfunktionen des Prozessanzeigers sind in folgende Menüs gegliedert. Die einzelnen Parameter und Einstellungen sind im Kapitel Inbetriebnahme beschrieben. Ist das Bedienmenü durch einen Benutzercode gesperrt, können die einzelnen Menüs und Parameter angezeigt, aber nicht verändert werden. Um einen Parameter zu ändern, muss dann der Benutzercode eingegeben werden.
  • Seite 42 Inbetriebnahme Waterpilot FMX21 Nach der folgenden Bedienmatrix kann eine Anzeige in Prozent eingestellt werden. Hierfür muss der Parameter "Mode" => 4-20 und der Parameter "Unit" =>% gewählt werden Das Menü LEVEL ist nur sichtbar, wenn der RIA15 inklusive der Option "Füllstand"...
  • Seite 43 Waterpilot FMX21 Inbetriebnahme Menü Setup → Füllstand (LEVEL) → LUNIT • Parameter RIA15: LUNIT • Entspricht Parameter vom Gerät: Einheit Ausgabe • Werte (Default = Fett) • % • m • inch • feet • Beschreibung: Auswahl der Einheit für Füllstand Menü...
  • Seite 44 Inbetriebnahme Waterpilot FMX21 Menü Setup → Füllstand (LEVEL) → P_URV • Parameter RIA15: P_URV • Entspricht Parameter vom Gerät: Druck voll • Werte (Default = Fett) • -1999.9 ... 9999.9 • Sensor URL • Beschreibung: Druck-Vollabgleich über Tasten -, +, E. Genauere Beschreibung / gültiger Wertebereich: 1) 3) beliebiger Wert in dem aufgeführten Bereich...
  • Seite 45 Waterpilot FMX21 Inbetriebnahme Menü Setup → Füllstand (LEVEL) → RESET • Parameter RIA15: RESET • Entspricht Parameter vom Gerät: Rücksetzen • Werte (Default = Fett) • No • YES • Beschreibung: Rücksetzen des Geräts auf Werkseinstellungen Darüber hinausgehende Einstellungen wie beispielsweise Linearisierungen sind über FieldCare oder DeviceCare zu realisieren.
