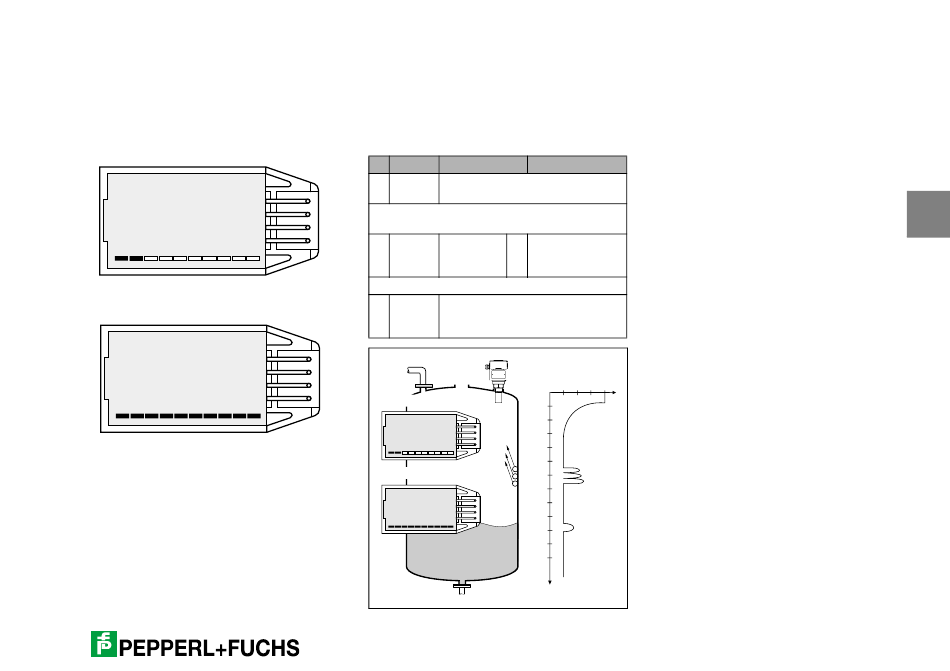

Qualité de l'écho
La qualité de l'ultrason est indiquée en V3H2
en pas de 1 ... 10 et affichée via le bargraph
dans les cases V0H8 et V0H9.
• Mauvaise qualité de l'écho due à la vapeur,
la poussière, la température élevée, la
mousse, la distance de mesure importante
etc.:
V H
!
• Pas de perturbation de l'écho en cas de
surface de liquide plane:
V H
!
Emplacement de la sonde
Utiliser l'affichage de la qualité de l'écho à
l'aide du bargraph lors du montage, afin de
trouver le bon emplacement pour votre sonde.
Les éléments fixes qui entrent trop dans la
zone de détection du LUC-T réfléchissent
l'écho. Si un signal parasite, par ex. dû à un
élément fixe est détecté on pourra choisir un
autre emplacement ou encore supprimer
l'écho parasite.
Suppression de l'écho parasite
La suppression de l'écho parasite est
appliquée lorsqu'on ne mesure pas le niveau
réel, mais lorsque des éléments internes sont
détectés. Jusqu' à 3 échos peuvent être
supprimés. La suppression devrait être
effectuée avec réservoir vide.
# VH Entrée
1 V0H8 Noter la distance de mesure (p. ex.
1,2 m) et vérifier la qualité de l'écho
Attendre jusqu'à ce qu'une valeur stable soit
affichée
2 V3H0 p.ex. 3.000 H Distance sonde/
surface du produit
(p. ex. 3 m)
Attention 2 fils : attendre env. 40 s
3 V0H8 Distance de mesure env. 3 m ?
OUI – élément fixe est supprimé
NON – répéter l'opération
Echo
Pas 1
V H
1 .283 08
Pas 3
1,2 m
V H
3 .01 0 08
3 m
Distance
14.4 Entrées complémentaires
Texte
Max. 3
échos
parasites
Echo utile
f
