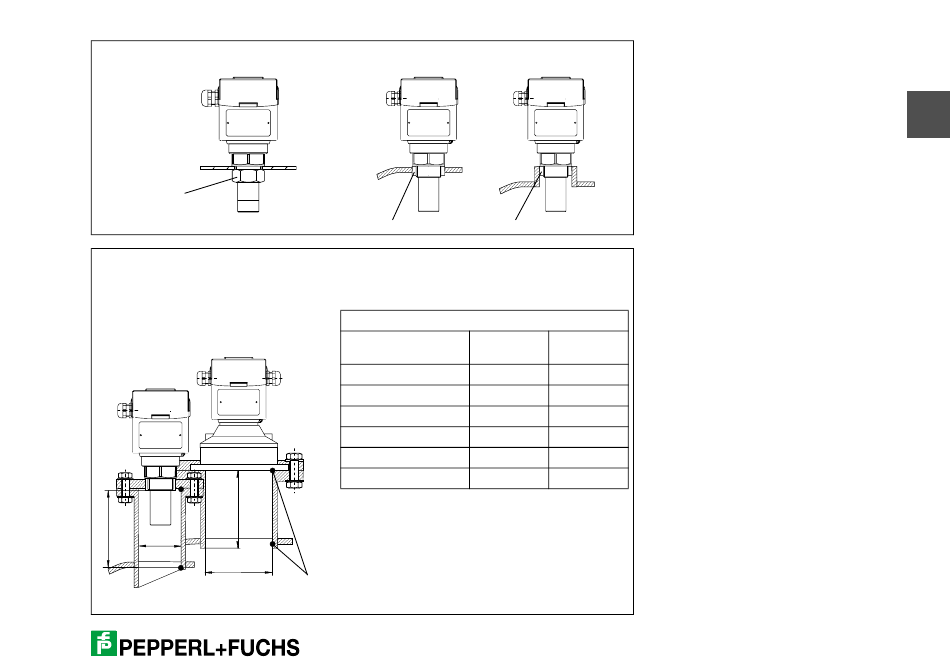

Standardmontage
Montage mit Gegenmutter
Gegenmutter
liegt bei G1½-
und G2-Geräten bei
Montage im Rohrstutzen
Bedienung ohne Display
LUC-T
o o
D = 100 mm
min
L = 150 mm
max
L
L
D
D
Montage mit Einschweißmuffe
Einschweißmuffe
Bedienung mit Display oder PACTware
Nutzen Sie auch die Möglichkeiten der Störechoausblen-
dung (siehe Seite 25)
Stutzenhöhe und -durchmesser
Sensor LUC-T D
o o
Prozessanschluss
-G5, -N5
-G5, -N5
-G5, -N5
-G6, -N6
-G6, -N6
-FA
Kanten
entgraten
Einschweißmuffe
(mm) L (mm)
min max
50 150
80 240
100 380
80 240
100 380
100 300
6.3 Montage LUC-T10, LUC-T20
6.3.1 Montage mit Gegenmutter
oder Einschweißmuffe
Gewindevarianten:
• LUC-T - G5 mit G1½
o o
• LUC-T - G6 mit G2
o o
• LUC-T - N5 mit 1½ NPT
o o
• LUC-T - N6 mit 2 NPT
o o
6.3.2 Montage im Rohrstutzen
Reicht der maximale Füllstand in die
Blockdistanz hinein, muss der Sensor
auf einem Rohrstutzen montiert wer-
den. Beachten Sie bitte, ein Unter-
schreiten der Blockdistanz kann zur
Fehlfunktion des Gerätes führen.
• Im Rohrstutzen darf sich kein Mate-
rialansatz bilden.
• Die empfohlenen Abmessungen des
Stutzens sind Richtwerte in deren
Grenzen Sie den Stutzen variieren
können. Wählen Sie den Stutzen-
durchmesser groß genug, aber hal-
ten Sie die Stutzenhöhe immer so
klein wie möglich.
• Die Stutzeninnenseite muss glatt
sein – keine Kanten, keine Schweiß-
nähte.
• Bei Bedienung mit Display können
Störechos die z. B. durch den Stut-
zen ausgelöst werden mit der Funkti-
on „Störechoausblendung" aus-
geblendet werden (siehe Seite 25).
