Rexroth IndraControl S67 Sercos Koppler 8 digitale Eingänge (M8)
4.8

Seitliche Beschriftung

4.9

Prinzipschaltbild

① Typenbezeichnung
② Materialnummer
③ Technischer Index
④ Fertigungsdatum
⑤ Seriennummer

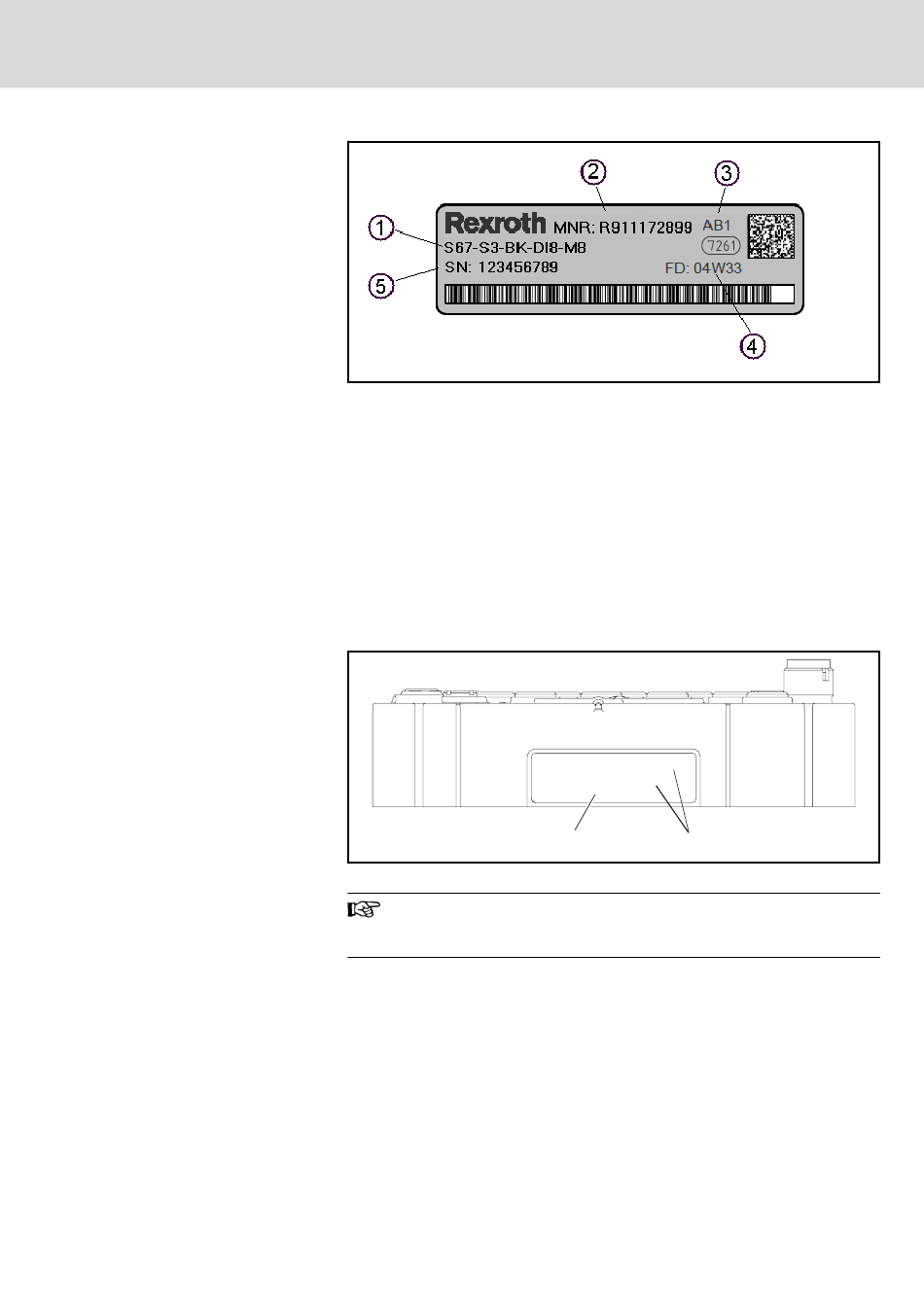

Abb. 4-7: Typenschild
Auf der linken Seite des Feldbus-Kopplers befindet sich ein Etikett, dem Sie
die MAC-Adresse des Feldbus-Kopplers entnehmen können. Das Etikett ent‐
hält zusätzlich interne Fertigungskennzeichnungen:
● interne Fertigungskennzeichnungen (50)
● MAC-Adresse des Feldbus-Kopplers (51)
Abb. 4-8: Etikett auf dem Feldbus-Koppler
Die MAC-Adressen der beiden Ethernet-Anschlüsse FB1/FB2
können Sie über das WBM auslesen (siehe
tus Information" auf Seite
Das nachfolgende Prinzipschaltbild gibt eine Übersicht zur Versorgung und
Funktionsweise der Versorgungsanschlüsse sowie der Digitaleingänge des
Feldbus-Kopplers (siehe auch
Seite 39 und Kap. 6.6 "Sensorkabel anschließen" auf Seite
Beachten Sie bitte, dass die gemeinsame Feldversorgung der Sensoren auf
allen Anschlüssen (jeweils Pin 1) des Feldbus-Kopplers verteilt wird.
