DOK-CONTRL-S67S3BKDI8*-AP03-DE-P
Rexroth IndraControl S67 Sercos Koppler 8 digitale Eingänge (M8)
4
Gerätebeschreibung des Feldbus-Kopplers
4.1

Allgemeines

In diesem Kapitel erhalten Sie einen kurzen Überblick zum Aufbau des Feld‐
bus-Kopplers sowie zu den wichtigsten Funktionen. Detailliertere Informatio‐
nen erhalten Sie in den entsprechenden Kapiteln.
Der Feldbus-Koppler S67-S3-BK-DI8-M8 dient hauptsächlich zur Anbindung
der Geräte der Serie IndraControl S67 an das Realtime-Ethernet-Feldbussys‐
tem Sercos der Spezifikation V1.1.2.

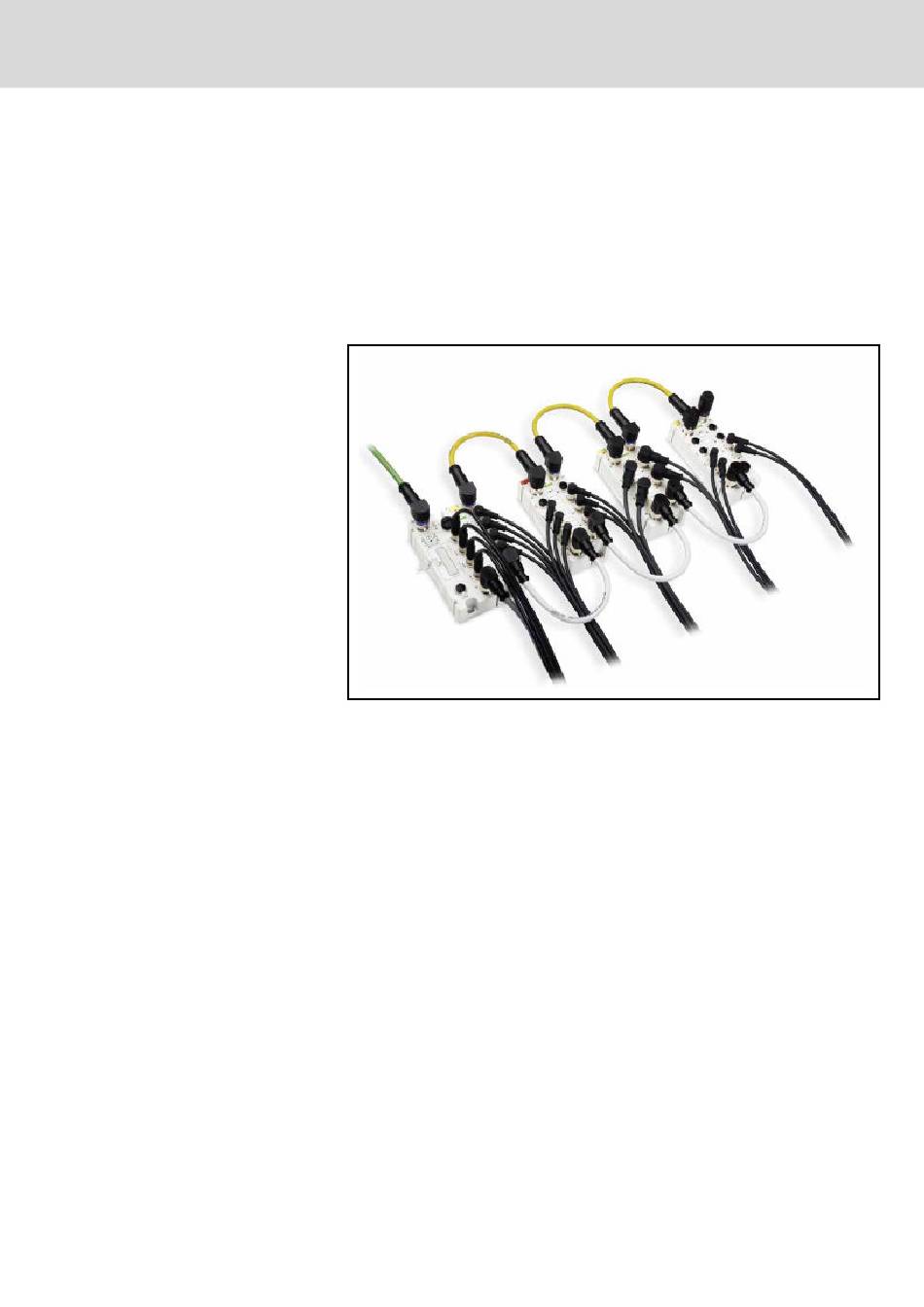

Abb. 4-1:
Stationsaufbau
Nach dem Anschluss des Sercos Feldbus-Kopplers ermittelt der Koppler alle
an der Station gesteckten Module und erstellt daraus ein lokales Prozessab‐
bild. Hierbei kann es sich um eine gemischte Anordnung von analogen und
digitalen Modulen handeln. Das lokale Prozessabbild wird in einen Eingangs-
und Ausgangsdatenbereich unterteilt. Der Feldbus-Koppler trägt die Daten
der gesteckten I/O-Module in spezielle Datenstrukturen ein. Diese Daten‐
strukturen sind durch die Sercos Spezifikation definiert und werden mit "Iden‐
tification Numbers" (IDNs) bezeichnet.
Bei entsprechender Konfiguration werden diese I/O-Daten dann in den zykli‐
schen Echtzeitdatenkanal gemappt und zur übergeordneten Steuerung über‐
tragen. Zusätzlich stehen diese I/O-Daten auch über den Zugriff via Service‐
kanal zur Verfügung.
Für die Verwaltung und Diagnose des Feldbus-Kopplers stehen Ihnen zu‐
sätzlich die RFC-spezifischen Protokolle BootP, DHCP, HTTP und FTP zur
Verfügung. Diese Protokolle sind über Web-based Management konfigurier‐
bar. Siehe dazu
Kap. 8 "Das Web-based Management (WBM)" auf Seite
47.
Für webbasierte Anwendungen steht ein interner Server zur Verfügung. Un‐
ter anderem sind Informationen über die Konfiguration und den Status des
Feldbusknotens bereits als HTML-Seiten im Feldbus-Koppler gespeichert
und können über einen Internet-Browser ausgelesen werden.
Überblick der Feldbus-Koppler-Eigenschaften:
acht digitale Eingänge, Typ 1, 24 V DC
Bosch Rexroth AG
Gerätebeschreibung des Feldbus-Kopplers
15/141
