K-System – Trennbarrieren
Technische Daten
Gehäusetyp C2
Abbildung 7.5
Anzahl der Klemmenblöcke max. 10

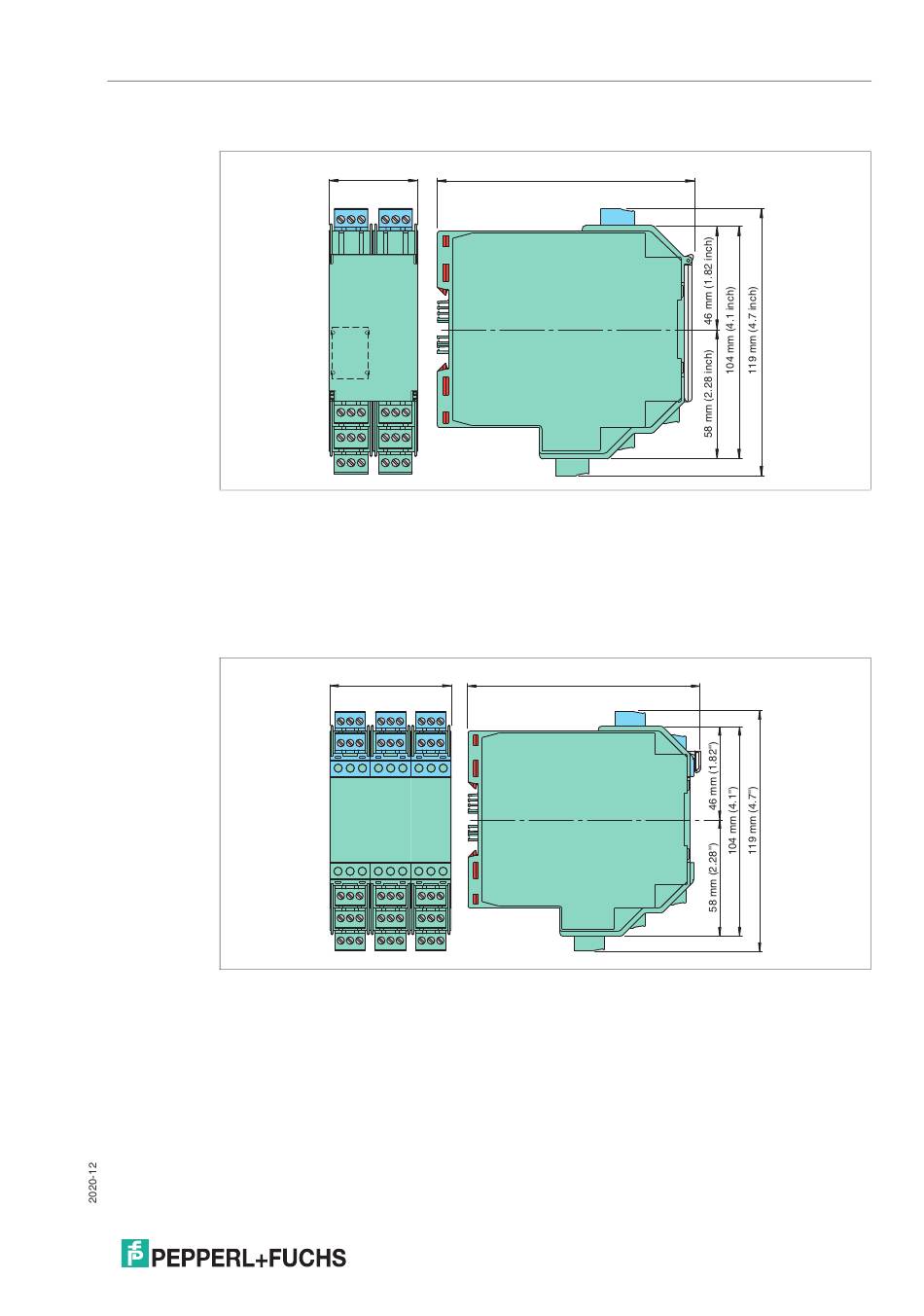

• Abmessungszeichnung mit Schraubklemmen
• Bei der Verwendung von Schraubklemmen mit Prüfbuchsen ist das Gerät max. 124 mm
hoch.
• Bei der Verwendung von Federklemmen ist das Gerät max. 131 mm hoch.
Gehäusetyp D2
Abbildung 7.6
Anzahl der Klemmenblöcke max. 15
• Abmessungszeichnung mit Schraubklemmen
• Bei der Verwendung von Schraubklemmen mit Prüfbuchsen ist das Gerät max. 124 mm
hoch.
• Bei der Verwendung von Federklemmen ist das Gerät max. 131 mm hoch.
40 mm (1.6 inch)
60 mm (2.36'')
115 mm (4.5 inch)
115 mm (4.5'')
