K-System – Trennbarrieren
Technische Daten
Gehäusetyp B2
Abbildung 7.3
Anzahl der Klemmenblöcke maximal 5

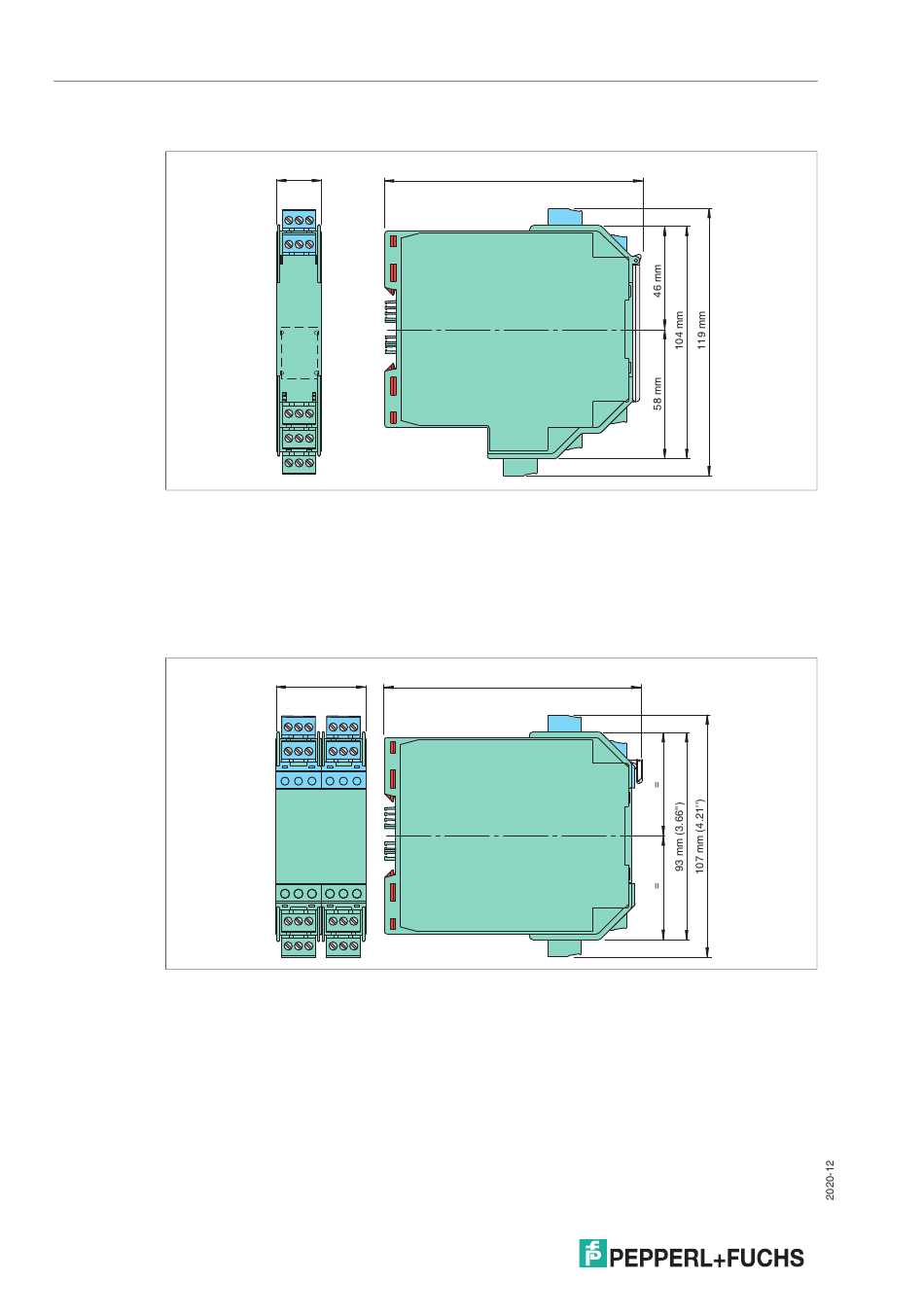

• Abmessungszeichnung mit Schraubklemmen
• Bei der Verwendung von Schraubklemmen mit Prüfbuchsen ist das Gerät
maximal 124 mm hoch.
• Bei der Verwendung von Federklemmen ist das Gerät maximal 131 mm hoch.
Gehäusetyp C1
Abbildung 7.4
Anzahl der Klemmenblöcke max. 8
• Abmessungszeichnung mit Schraubklemmen
• Bei der Verwendung von Schraubklemmen mit Prüfbuchsen ist das Gerät max. 115 mm
hoch.
• Bei der Verwendung von Federklemmen ist das Gerät max. 122 mm hoch.
48
20 mm
40 mm (1.6'')
115 mm
115 mm (4.5'')
