K-System – Trennbarrieren
Montage und Installation
Montagebedingungen für den Betrieb des Geräts bei höherer
Umgebungstemperatur
Bestimmte Geräte mit einer maximal zulässigen Umgebungstemperatur von 60 °C (140 °F)
können bei horizontaler Montage auch bei einer Umgebungstemperatur bis 70 °C (158 °F)
betrieben werden. Diese Geräte haben im Datenblatt einen entsprechenden Verweis
auf dieses Handbuch.
Vorsicht!
Geräteausfall oder Funktionsstörung durch fehlende Wärmeableitung
Durch fehlende Wärmeableitung können die Funktion und die elektrische Sicherheit
des Geräts beeinträchtigt werden.
• Montieren Sie das Gerät auf der Hutschiene nur mit vorgegebenem Mindestabstand.
• Betreiben Sie Geräte ohne den Verweis im Datenblatt nicht bei einer
Umgebungstemperatur bis 70 °C (158 °F).

Trennbarriere auf Abstand montieren

Montieren Sie das Gerät auf der Hutschiene. Beachten Sie den vorgegebenen
Mindestabstand. Siehe folgende Abbildungen.
• KC-Geräte mit Gehäusebreite 12,7 mm, Gehäusetyp A*: min. 6 mm
• KF-Geräte mit Gehäusebreite 20 mm, Gehäusetyp B*: min. 10 mm
• KF-Geräte mit Gehäusebreite 40 mm, Gehäusetyp C*: min. 15 mm

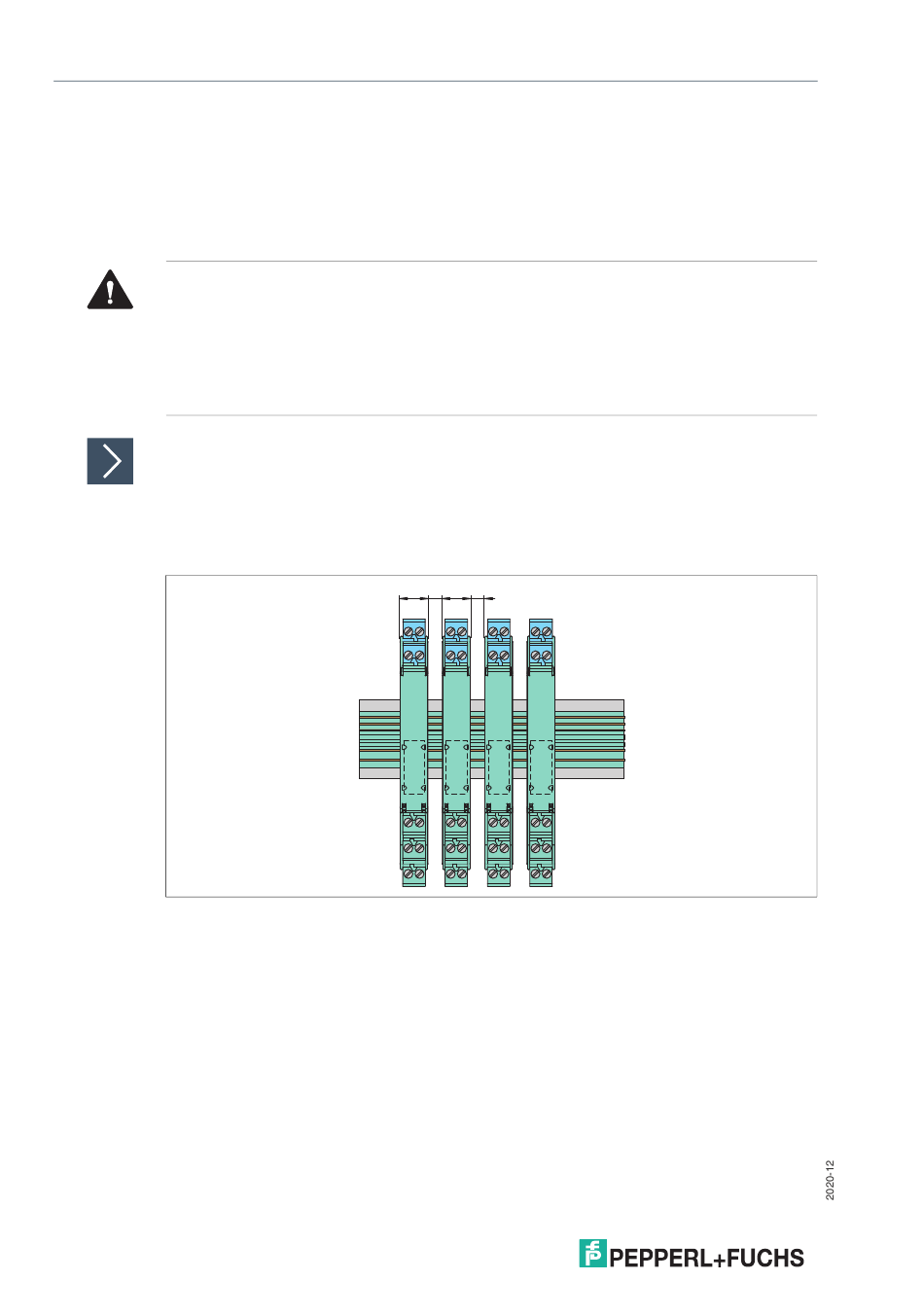

Abbildung 3.4
24
12.7 ≥6 12.7 ≥6
Horizontale Montage KC-Geräte mit Gehäusebreite 12,7 mm (Montage als Einzelgerät)
