K-System – Trennbarrieren
Betrieb
Sammelfehlermeldung auf Power Rail
Der Fehler kann auch als Sammelfehlermeldung auf das Power Rail (FAULT) ausgegeben
werden.
Abbildung 5.3
Die Sammelfehlermeldung ermöglicht die Leitungsfehlerüberwachung vieler Trennbausteine
ohne zusätzlichen Verdrahtungsaufwand. Im Fehlerfall wird von einem Trennbaustein
ein Fehlermeldesignal zum Power Rail gesendet. Der Einspeisebaustein wertet das Signal
aus und gibt das Fehlermeldesignal mit einem potenzialfreien Kontakt an die Steuerung
weiter.
Gleichzeitig meldet der potenzialfreie Kontakt den Ausfall der Geräteversorgung
oder den Ausfall von mindestens einem Gerät.

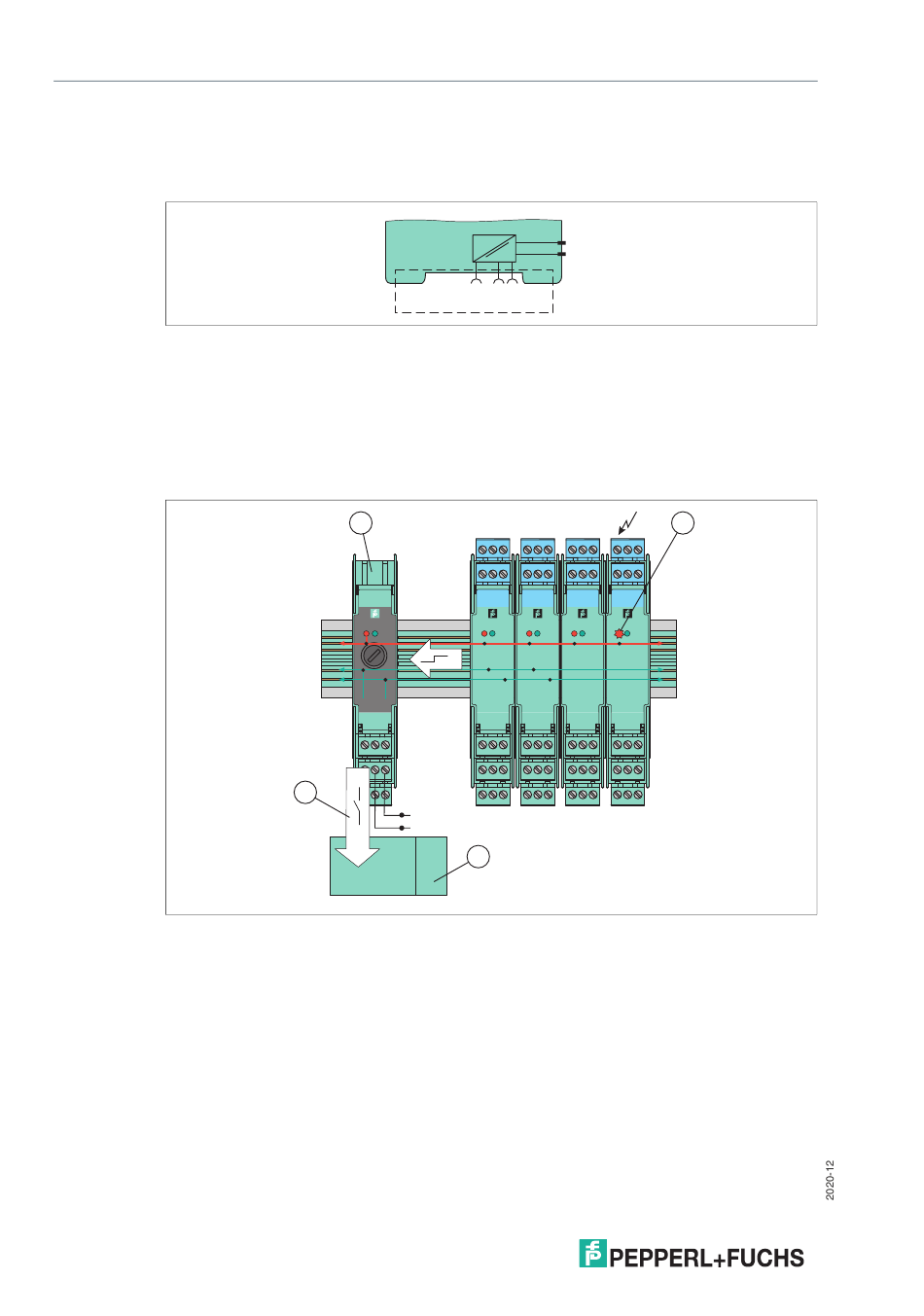

Abbildung 5.4
Einspeisebaustein
1
2
Fehleranzeige an einem der Geräte (rote LED blinkt)
3
Leitsystem
4
Fehlermeldeausgang
38
Power Rail
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
4
24 V DC
Sammelfehlermeldung über Einspeisebaustein
24 V DC
FAULT
24 V DC
1
2
3
1
2
3
1
2
3
1
2
3
5
6
5
6
5
6
5
6
4
4
4
4
7
8
9
7
8
9
7
8
9
7
8
9
10
11
12
10
11
12
10
11
12
10
11
12
13
14 15
13
14 15
13
14 15
13
14 15
3
2
