K-System – Trennbarrieren
Demontage, Instandhaltung und Reparatur
6.1

Demontage der Trennbarrieren

Trennbarriere demontieren

Benutzen Sie für die Demontage des Geräts einen geeigneten Schlitzschraubendreher.
1.
Stecken Sie den Schraubendreher (4) in die Nut der roten Montagelasche (3).
2.
Drehen Sie den Schraubendreher (4) in der Nut, bis die rote Montagelasche (3) zurückspringt.
3.
Wiederholen Sie diese Handlungsschritte auf der anderen Geräteseite.
4.
Entfernen Sie den Trennbaustein (2) von der Hutschiene (1).

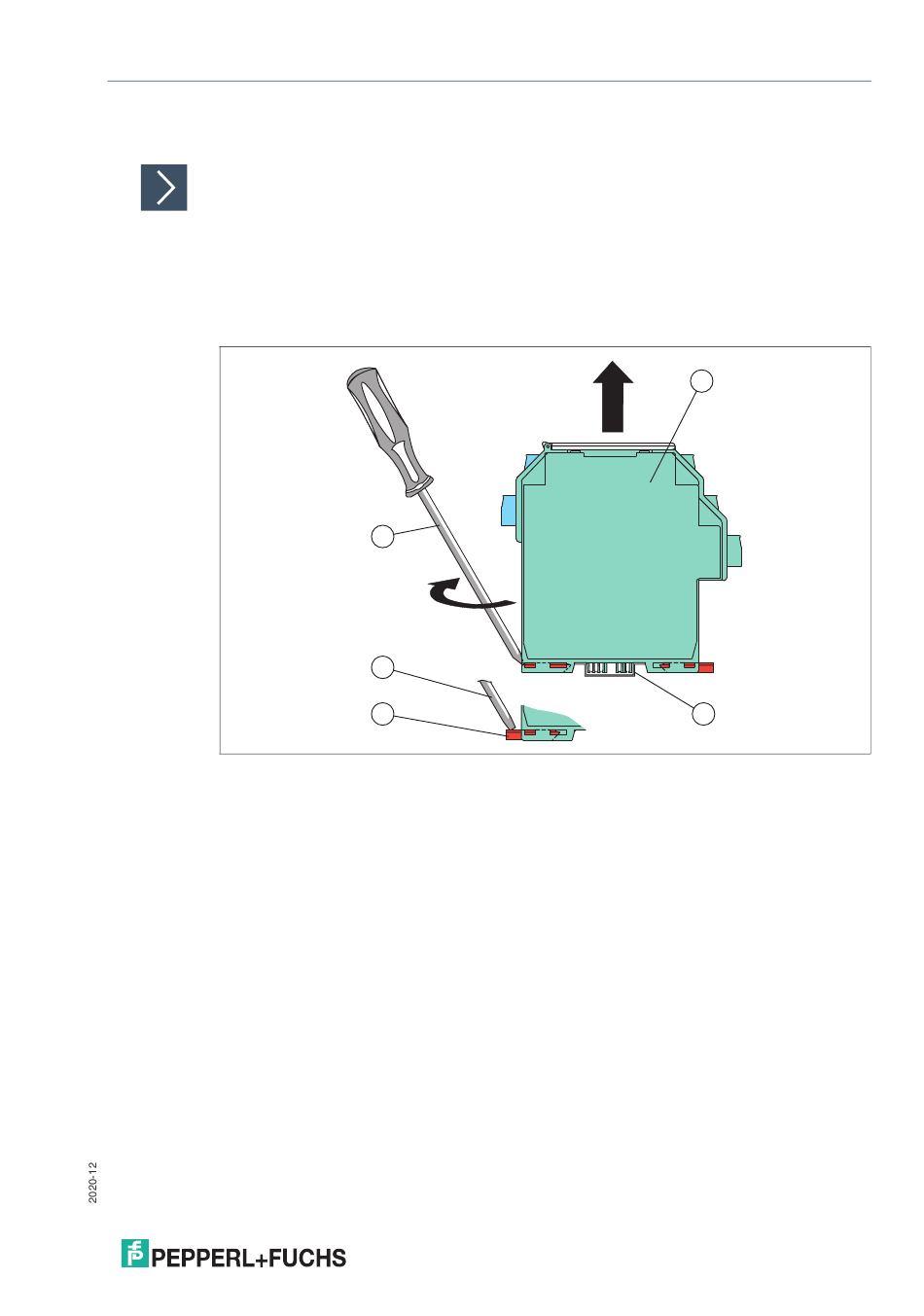

Abbildung 6.1
1 35 mm-Hutschiene
Trennbarriere
2
3 Montagelasche
4 Schlitzschraubendreher
4
4
3
Demontage der Trennbarriere von der Hutschiene
2
1
