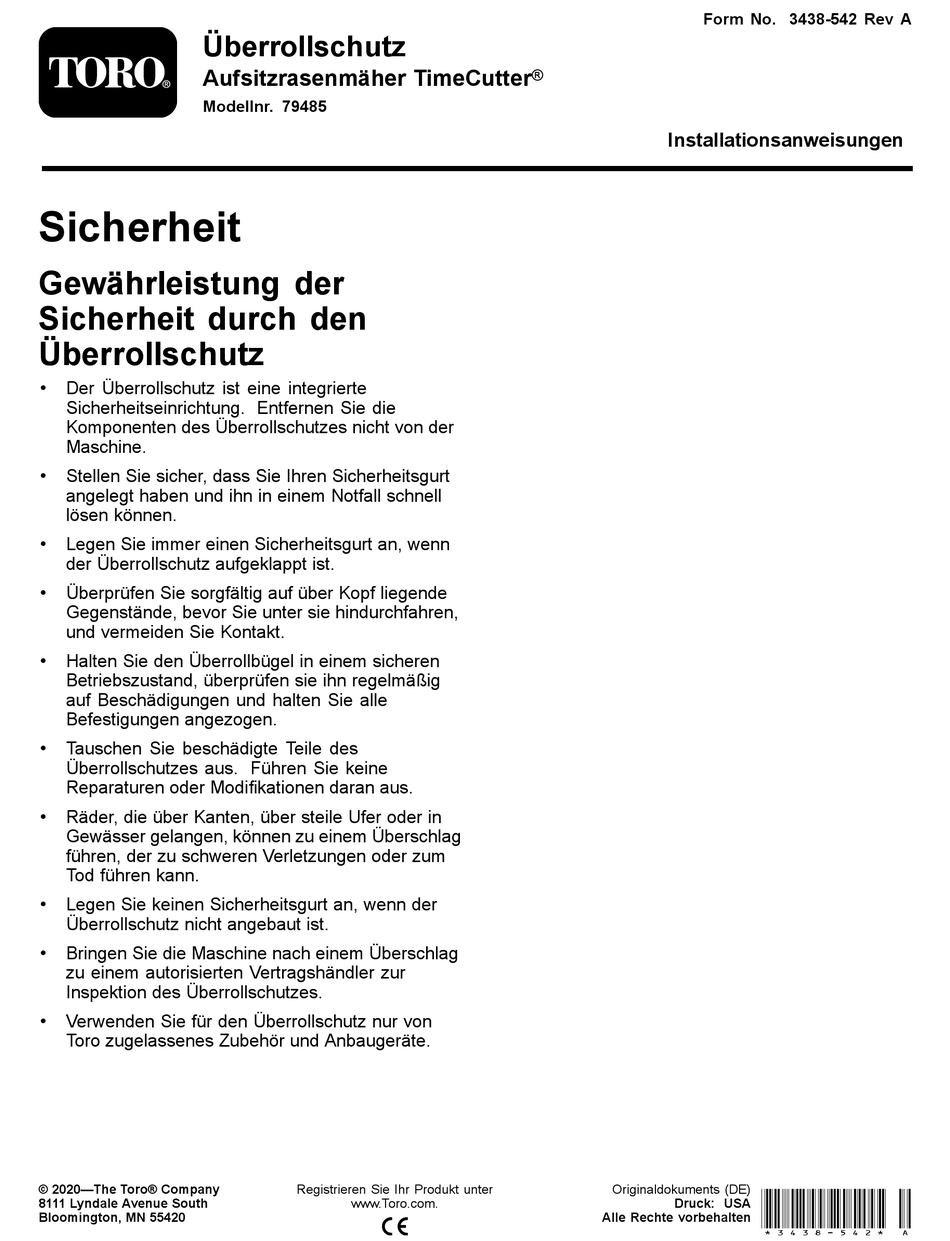

Überrollschutz
Aufsitzrasenmäher TimeCutter
Modellnr. 79485
Sicherheit
Gewährleistung der
Sicherheit durch den
Überrollschutz
•
Der Überrollschutz ist eine integrierte
Sicherheitseinrichtung. Entfernen Sie die
Komponenten des Überrollschutzes nicht von der
Maschine.
•
Stellen Sie sicher, dass Sie Ihren Sicherheitsgurt
angelegt haben und ihn in einem Notfall schnell
lösen können.
•
Legen Sie immer einen Sicherheitsgurt an, wenn
der Überrollschutz aufgeklappt ist.
•
Überprüfen Sie sorgfältig auf über Kopf liegende
Gegenstände, bevor Sie unter sie hindurchfahren,
und vermeiden Sie Kontakt.
•
Halten Sie den Überrollbügel in einem sicheren
Betriebszustand, überprüfen sie ihn regelmäßig
auf Beschädigungen und halten Sie alle
Befestigungen angezogen.
•
Tauschen Sie beschädigte Teile des
Überrollschutzes aus. Führen Sie keine
Reparaturen oder Modifikationen daran aus.
•
Räder, die über Kanten, über steile Ufer oder in
Gewässer gelangen, können zu einem Überschlag
führen, der zu schweren Verletzungen oder zum
Tod führen kann.
•
Legen Sie keinen Sicherheitsgurt an, wenn der
Überrollschutz nicht angebaut ist.
•
Bringen Sie die Maschine nach einem Überschlag
zu einem autorisierten Vertragshändler zur
Inspektion des Überrollschutzes.
•
Verwenden Sie für den Überrollschutz nur von
Toro zugelassenes Zubehör und Anbaugeräte.
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3438-542 Rev A
®
Installationsanweisungen
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
*3438-542* A
Werbung
Verwandte Anleitungen für Toro 79485
Inhaltszusammenfassung für Toro 79485
- Seite 1 Bringen Sie die Maschine nach einem Überschlag zu einem autorisierten Vertragshändler zur Inspektion des Überrollschutzes. • Verwenden Sie für den Überrollschutz nur von Toro zugelassenes Zubehör und Anbaugeräte. © 2020—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3438-542* A 8111 Lyndale Avenue South www.Toro.com.
-
Seite 2: Installation
Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Linke Befestigung des Überrollschutzes Rechte Befestigung des Überrollschutzes Schraube (½" x 1¼") Scheibe (groß) Montieren Sie die Halterungen Sicherungsmutter (½") - Seite 3 Verfahren Beschreibung Menge Verwendung Überrollschutzrohr Schraube (1/8 x 2-3/2") Sicherungsmutter (⅜") Schließen Sie die Installation ab. Kofferballast (nur für Maschinen mit angebauten Grasfangkorb) Schraube (3/8" x 3-3/4")
-
Seite 4: Vorbereiten Der Maschine
Vorbereiten der Maschine Keine Teile werden benötigt Verfahren Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Hinweis: Sie können alle entfernten Teile entsorgen, sofern nicht anders angegeben. g299647 Bild 1 Parken Sie die Maschine auf einer ebenen Fläche. - Seite 5 Entfernen Sie die Hinterräder, wie in Bild 2 Nehmen Sie Verkleidungshalterungen von der dargestellt. Maschine ab (Bild Hinweis: Hinweis: Bewahren Sie alle Komponenten der Bewahren Sie die von den Seiten der Räder für den späteren Einbau auf. Verkleidung entfernten Ansatzschrauben für die spätere Montage auf.
- Seite 6 g310231 Bild 4 1. Kraftstofftankfeder...
- Seite 7 Montage der Halterungen und Schutzeinrichtungen des Überrollschutzes Für diesen Arbeitsschritt erforderliche Teile: Linke Befestigung des Überrollschutzes Rechte Befestigung des Überrollschutzes Schraube (½" x 1¼") Scheibe (groß) Sicherungsmutter (½") Riemenabdeckung g316031 Bild 5 Hintere Schutzvorrichtung Bild zeigt die rechte Seite Kabelbinder 1.
- Seite 8 Verfahren Befestigen Sie die Sicherheitsgurthalterungen mit zwei Teilgewindeschrauben (3/8" x 2"), zwei kleinen Unterlegscheiben und zwei Montage der Halterungen Sicherungsmuttern (3/8") an der Sitzplattform, wie in Bild 7 dargestellt. der Verkleidung und dem Sicherheitsgurt Nur mit MyRide ausgestattete Maschinen Für diesen Arbeitsschritt erforderliche Teile: Linke Sicherheitsgurthalterung (nur mit MyRide ausgestattete Maschinen) Rechte Sicherheitsgurthalterung (nur mit MyRide...
- Seite 9 Montieren Sie die linke Halterung der Verkleidung mit zwei selbstschneidenden Schrauben (5/16" x ¾") am Maschinenrahmen und den in 1 Vorbereiten der Maschine (Seite 4) entfernten Teilen, wie in Bild 9. dargestellt. g310256 Bild 10 1. Selbstschneidende 3. Ansatzschraube Schraube (5/16" x ¾") 2.
- Seite 10 Montage der Halterungen der Verkleidung und dem Sicherheitsgurt Nur Maschinen ohne MyRide™ Für diesen Arbeitsschritt erforderliche Teile: Sicherheitsgurtzunge Sicherheitsgurtschloss Schlossschraube (7/16" x 1") Sicherungsmutter (7/16") g316063 Bild 11 Sicherheitsgurthalterung (nur Maschinen ohne MyRide) 1. Schlossschrauben (7/16" 3. Sitzgurtzunge (zum Sitz Schraube (⅜"...
- Seite 11 Verfahren Montieren Sie die Sicherheitsgurthalterungen an den Außenseiten der Halterungen des Befestigen Sie das Sicherheitsgurtschloss Überrollschutzes (Bild 13). und die Sicherheitsgurtzunge mit zwei Hinweis: Schlossschrauben (7/16" x 1") und Bauen Sie das Sicherheitsgurtschloss zwei Sicherungsmuttern (7/16") an den so ein, dass die gebogene Halterung zum Sitz Sicherheitsgurthalterungen, wie in Bild 12 hin zeigt.
- Seite 12 Befestigen Sie die linke Halterung der Verkleidung mit zwei selbstschneidenden Schrauben (5/16" x ¾") am Maschinenrahmen, wie in Bild 13 dargestellt. g310244 Bild 14 1. Linke Halterung der 3. Kraftstofftankfeder Verkleidung 2. Selbstschneidende 4. Ansatzschraube Schraube (5/16" x ¾")
-
Seite 13: Abschließen Der Installation
Abschließen der Installation Für diesen Arbeitsschritt erforderliche Teile: Überrollschutzrohr Schraube (1/8 x 2-3/2") Sicherungsmutter (⅜") Kofferballast (nur für Maschinen mit angebauten Grasfangkorb) Schraube (3/8" x 3-3/4") Verfahren Bringen Sie die Hinterräder an, wie in Bild 2 dargestellt. Senken Sie die Maschine ab, siehe Bedienungsanleitung Ihrer Maschine. - Seite 14 Hinweise:...
