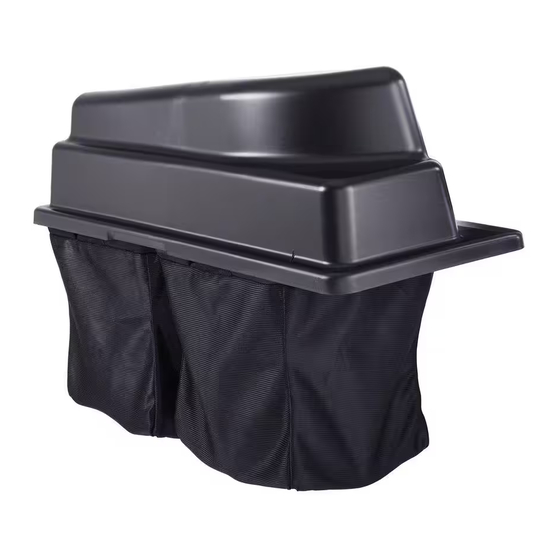

Heckfangsystem
für TITAN
®
Aufsitzrasenmäher mit
Nullwenderadius
Modellnr. 79326—Seriennr. 290000001 und höher
Um den Einbau dieses Heckfangsystems
abzuschließen, benötigen Sie das Finishingkit
117-5310 oder 117-5311. Die erforderlichen Teile
erhalten Sie vom offiziellen Toro Vertragshändler.
Weitere Informationen finden Sie unter www.Toro.com.
Form No. 3362-169 Rev B
Originaldokuments (DE)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro 79326

Inhaltszusammenfassung für Toro 79326

  • Seite 1 Heckfangsystem für TITAN ® Aufsitzrasenmäher mit Nullwenderadius Modellnr. 79326—Seriennr. 290000001 und höher Um den Einbau dieses Heckfangsystems abzuschließen, benötigen Sie das Finishingkit 117-5310 oder 117-5311. Die erforderlichen Teile erhalten Sie vom offiziellen Toro Vertragshändler. Weitere Informationen finden Sie unter www.Toro.com.

  • Seite 2: Inhaltsverzeichnis

    örtlichen Vertragshändler oder zur Registrierung des Produkts direkt an Toro unter www.Toro.com. Inhalt Wenden Sie sich an einen offiziellen Vertragshändler oder den Kundendienst von Toro, wenn Sie eine Einführung ..............2 Serviceleistung, Originalersatzteile von Toro oder Sicherheit ..............3 weitere Informationen benötigen. Haben Sie dafür Sicherheit beim Schleppen ........

  • Seite 3: Sicherheit

    Sicherheit beim Schleppen Sicherheit • Befestigen Sie abgeschleppte Geräte nur an der Anhängerkupplung. • Halten Sie die Empfehlungen des Motoren werden beim Betrieb heiß. Wenn Anbaugerätherstellers hinsichtlich Gewichtslimits für Sie heiße Oberflächen berühren, können Sie geschleppte Geräte und Schleppen an Hanglagen ein. schwere Verbrennungen erleiden.

  • Seite 4: Sicherheits- Und Bedienungsschilder

    Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Schilder aus oder ersetzen Sie sie. 109-6809 1. Quetschgefahr der Hände: Nehmen Sie nicht das ganze Heckfangsystem von der Maschine ab. Öffnen Sie die Abdeckung des Heckfangsystems und nehmen Sie die Fangkörbe vom Heckfangsystem ab.

  • Seite 5: Einrichtung

    Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Stützhalterung am Rahmen des Heckfangsystems Stützplatte Blechschraube (5/16 x 3/4 Zoll) Schraube (5/16 x 2-1/2 Zoll) Bauen Sie den Rahmen des Lock nut (5/16 Zoll) Heckfangsystems ein.
  • Seite 6 Unterseite des Maschinenrahmens, wie in Bild 4 die vorhandene Halterung zwischen dem hinteren dargestellt. Antriebsrad und dem Rahmen (Bild 6). G010578 Bild 4 1. Stützhalterung 2. Blechschrauben (5/16 x 3/4 Zoll) G010581 3. Entfernen Sie die vorhandenen Befestigungen Bild 6 oben am Motorrahmen, mit denen die rechteckige Abbildung zeigt linke Seite Distanzplatte befestigt ist, und entfernen Sie die...

  • Seite 7: Montieren Der Abdeckung Des Heckfangsystems

    eng am Maschinenrahmen anliegen. Wiederholen Sie ggf. den letzten Schritt, um den Rahmen des Heckfangsystems zu befestigen. Montieren der Abdeckung des Heckfangsystems Für diesen Arbeitsschritt erforderliche Teile: Abdeckung des Heckfangsystems Gitter des Heckfangsystems Verfahren Drehen Sie die Abdeckung des Heckfangsystems um. Setzen Sie das Gitter ein, siehe Bild 7, sodass es sich nach unten zu den Grasfangkörben neigt.
  • Seite 8 Schlüssellöcher in den oberen Halterungen des Sie die Korbhaken auf die Befestigungshalterungen Heckfangsystems mit den Schlüsseln in den Pfosten (Bild 9). am Rahmen des Heckfangsystems auszufluchten (Bild 8). Schieben Sie die Halterungen über die Pfosten und drehen Sie die Abdeckung des Heckfangsystems nach unten in die Betriebsstellung.

  • Seite 9: Abschließen Der Installation

    Abdeckung des Heckfangsystems oder den Die erforderlichen Teile erhalten Sie vom offiziellen Auswurfkanal nie bei laufendem Motor ab. Toro Vertragshändler. Weitere Informationen finden Sie unter www.Toro.com. • Schalten Sie den Motor immer ab, und warten Sie, bis alle beweglichen Teile...

  • Seite 10: Entfernen Von Verstopfungen Vom Heckfangsystem

    4. Drücken Sie das Schnittgut in die Körbe zurück. Heckfangsystems und dem Mähwerk ab. Entfernen Heben Sie mit beiden Händen den Korb an und Sie mit einem Stock oder einem ähnlichen haken Sie ihn aus der Halterung aus. Leeren Sie den Objekt die Verstopfungen vom Mähwerk, Grasfangkorb.
  • Seite 11 da Sie den Kanal und das Auswurfrohr des Heckfangsystems beschädigen könnten. Wenn sich das Heckfangsystem füllt, wird das Schnitthöhe hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hügel plötzlich stoppen und starten, Stellen Sie die Schnitthöhe nicht zu niedrig ein, da ggf. können Sie ggf.

  • Seite 12: Wartung

    Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie das Heckfangsystem. Nach 10 Betriebsstunden Bei jeder Verwendung • Reinigen Sie das Heckfangsystem oder täglich • Prüfen Sie das Heckfangsystem. Vor der Einlagerung •...

  • Seite 13: Prüfen Der Schnittmesser

    3. Spülen Sie die Grasfangkörbe mit Wasser und entfernen Sie Rückstände mit dem Gartenschlauch. Sie oder Unbeteiligte können durch 4. Lassen Sie alle Teile nach dem Reinigen komplett herausgeschleuderte oder ausgeworfene trocknen. Gegenstände, die durch zerrissene, abgenutzte oder verschleißte Grasfangkörbe austreten, schwer verletzt werden.

  • Seite 14: Einlagerung

    Einlagerung Lagern des Heckfangsystems 1. Reinigen Sie das Heckfangsystem, siehe „Reinigen des Heckfangsystems“. 2. Prüfen Sie das Heckfangsystem auf Schäden, siehe „Prüfen des Heckfangsystems“. 3. Die Grasfangkörbe sollten geleert und ganz trocken sein. 4. Lagern Sie das Heckfangsystem an einem sauberen, trockenen Ort, der keiner direkten Sonneneinstrahlung ausgesetzt ist.
  • Seite 15 Hinweise:...
  • Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händler zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
