Sicherheitslichtvorhang SLCS* und SLCS*/35
Anhang

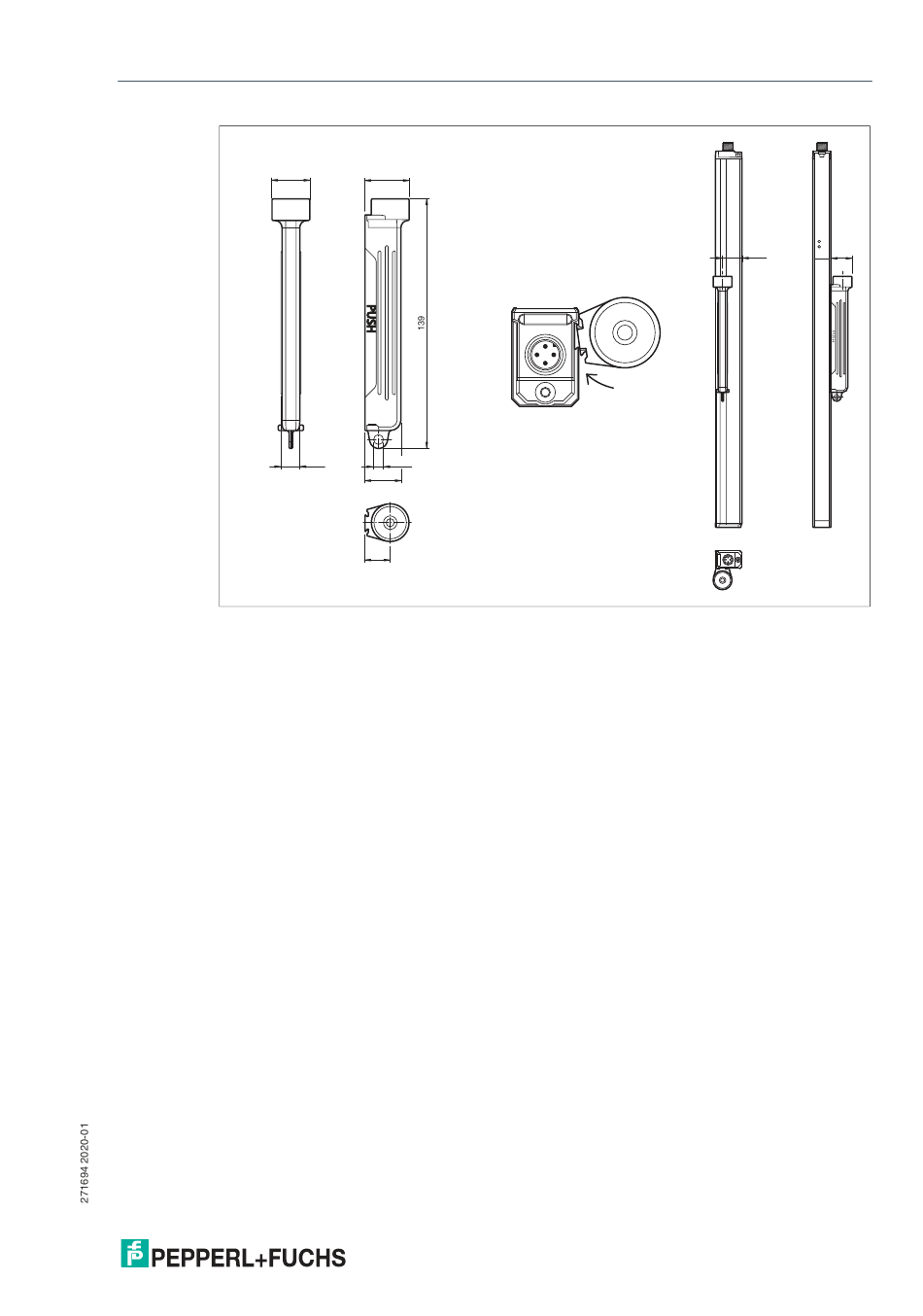

Abbildung 8.6 Abmessungszeichnung und Montage der Ausrichthilfe AA-SLCT-01
8.6.13
Prüfstab
Bestellbezeichnung: TR 14/30/50/60
Die Detektionsfähigkeit eines Sicherheitslichtvorhangs sollte regelmäßig mit einem Prüfstab
geprüft werden. Der Prüfstab ist am Aufstellungsort des Sicherheitslichtvorhangs aufzubewah-
ren. In vorgeschriebenen, regelmäßigen Abständen hat eine Prüfung über die gesamte
Schutzfeldhöhe an verschiedene Stellen des Schutzfelds (vor der Sendereinheit, vor der Emp-
fängereinheit und in der Mitte zwischen Sender- und Empfängereinheit) zu erfolgen, deren
Ergebnisse zu dokumentieren sind.
Ein Prüfstab der Länge 230 mm liegt dem Empfänger jedes Sicherheitslichtvorhangs bei. Er
eignet sich zur Prüfung des Detektionsvermögens für Lichtvorhänge verschiedener Auflösung.
ø 21
24.5
11.1
ø 5.5
20
14
21.5
23.4
51
