Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
Senkrechte Annäherung
Gefahren-
bereich

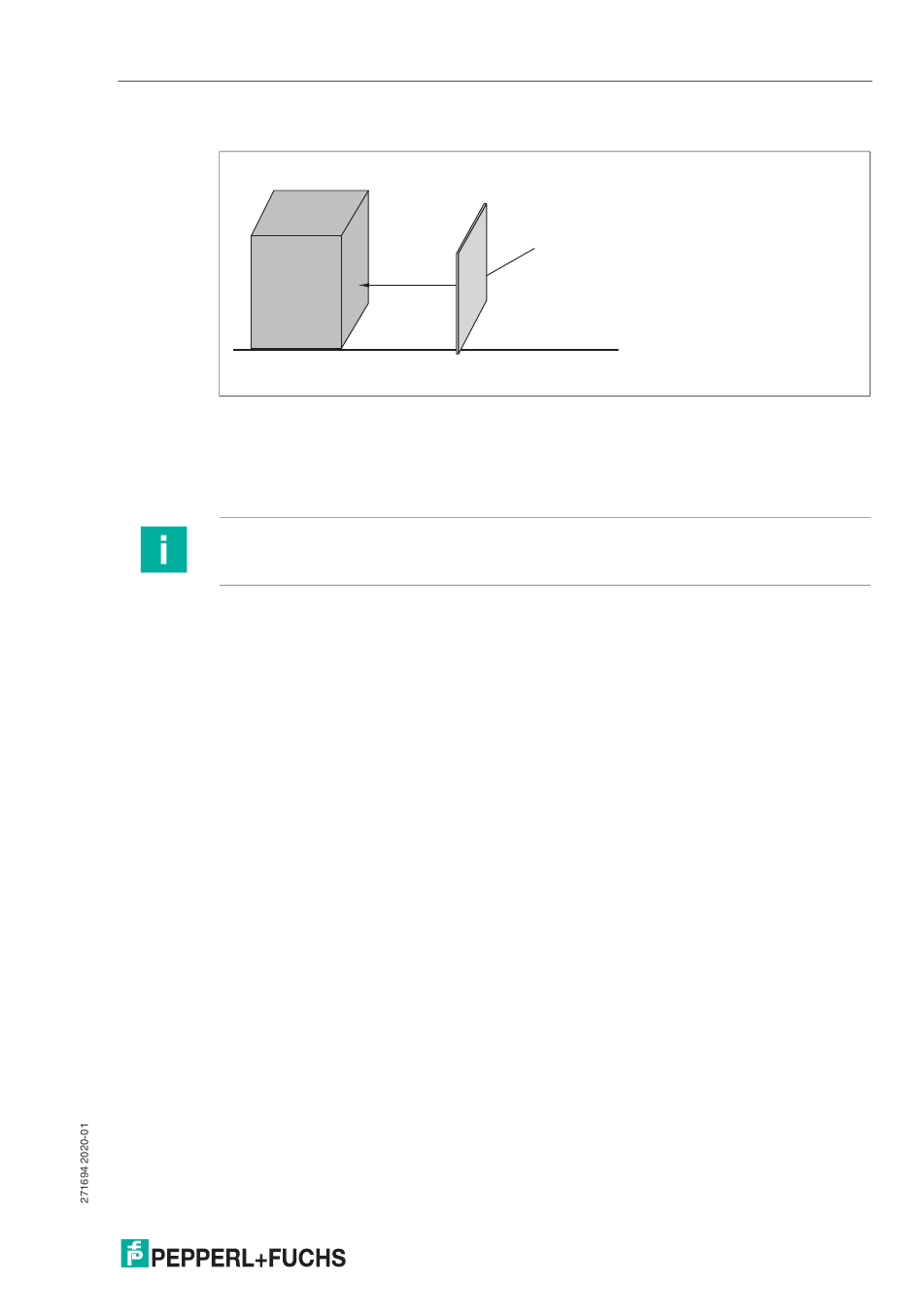

Abbildung 4.2 Erläuterung zum Sicherheitsabstand bei senkrechter Anordnung des Schutzfeldes
Mit K = 2000 mm/s und C = 0 mm bei z. B. SLCS14...
oder C = 128 mm bei z. B. SLCS30...
lautet die Berechnungsformel für einen Abstand S von 105 mm bis einschließlich 500 mm:
S = 2000 mm/s * (t
Hinweis!
Wenn S größer als 500 mm ist, kann mit K = 1600 mm/s gerechnet werden:
S = 1600 mm/s * (t
Dabei muss S mindestens 500 mm betragen. Kleinere Ergebnisse sind auf 500 mm Mindest-
abstand zu korrigieren.
Beispiel: Vertikale Anordnung
t
= 50 ms
1
t
= 300 ms
2
Handschutz C = 128 mm
S = 2000 mm/s * (350 * 10
S = 700 mm + 128 mm = 828 mm
Da S also > 500 mm kann auch ein geringerer Wert ermittelt werden:
S = 1600 mm/s * (350 * 10
Der minimale Abstand des Schutzfelds zur Gefahrenstelle sollte also 688 mm betragen.
Abstand S
+ t
) + C
1
2
+ t
) + C
1
2
-3
s) + 128 mm
-3
s) + 128 mm = 688 mm
Schutzfeld
17
