Sicherheitslichtvorhang SLCS* und SLCS*/35
Installation
4.2
Montage
Warnung!
Lebensgefahr durch Unwirksamkeit der Schutzeinrichtung
Unsachgemäße oder fehlerhafte Anordung, Befestigung und Anbindung an die Maschinen-
steuerung kann zur Unwirksamkeit der Schutzfunktion führen.
Überprüfen Sie die Anordnung der Schutzeinrichtung und kontrollieren Sie, dass diese
■
nicht hinterfasst, hintertreten, überklettert, unterkrochen oder umgangen werden kann.
Überprüfen Sie die Sicherheitsabstände und die Nachlaufzeiten der Komponenten in der
■
Sicherheitskette.
Überprüfen Sie, dass die Schutzeinrichtung nicht mit einfachen Mitteln manipuliert oder
■
außer Kraft gesetzt werden kann.
Zur Befestigung des Sicherheitslichtvorhangs steht umfangreiches Montagematerial zur Mon-
tage an Maschinen oder im Feld zur Verfügung. Siehe Kapitel 8.6.
Wenn Sie planen, einen Sicherheitlichtvorhang mit erhöhter Reichweite zu montieren, empfeh-
len wir Ihnen den Einsatz von Montageprofilen zur Bodenmontage aus unserem Zubehörpro-
gramm. Siehe Kapitel 8.6.7.
Montieren
1.
Richten Sie die Sender- und Empfängereinheit so aufeinander aus, dass beide Einheiten sich
in gleicher Höhe parallel gegenüberstehen.
2.
Richten Sie die Sender- und Empfängereinheiten parallel zueinander aus.
3.
Die Funktionsreserve-Anzeige unterstützt die optimale Ausrichtung.

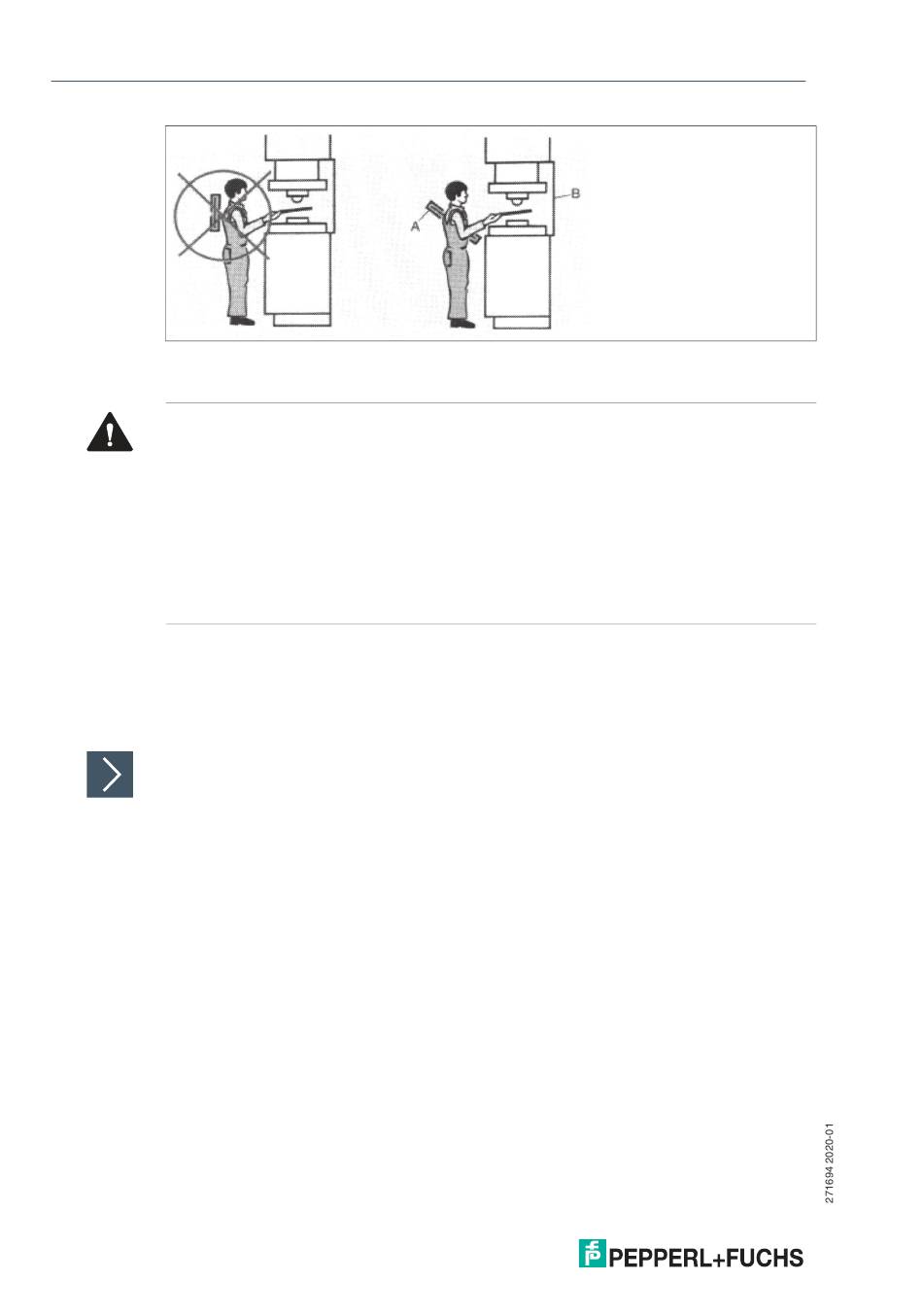

Beim Anbringen des Sicherheitslichtvorhangs an einer Gefahrenstelle muss ein Mindest-
abstand zwischen dem Schutzfeld und der Gefahrstelle eingehalten werden. Dieser Abstand
soll gewährleisten, dass die gefahrbringende Bewegung vor der möglichen Berührung durch
eine Person zum Stillstand gekommen ist.
Der Abstand errechnet sich aus der Nachlaufzeit der Maschine, der Ansprechzeit des Sicher-
heitslichtvorhangs und der Bewegungsgeschwindigkeit der Person, die in den Gefahrbereich
eindringt, vgl. ISO/EB 13855, ISO/EN 13857.
16
