Sicherheitslichtvorhang SLCS* und SLCS*/35
Anhang
Zur Befestigung der Sender- bzw. Empfängereinheit sollten mindestens 2 Montagehilfen ver-
wendet werden. Bei Vibrations- oder Schockbelastung wird empfohlen im Abstand von jeweils
500 mm eine Montagehilfe zu verwenden.
8.6.2
Montagehilfe OMH-SLCT-02
Bestellbezeichnung: OMH-SLCT-02

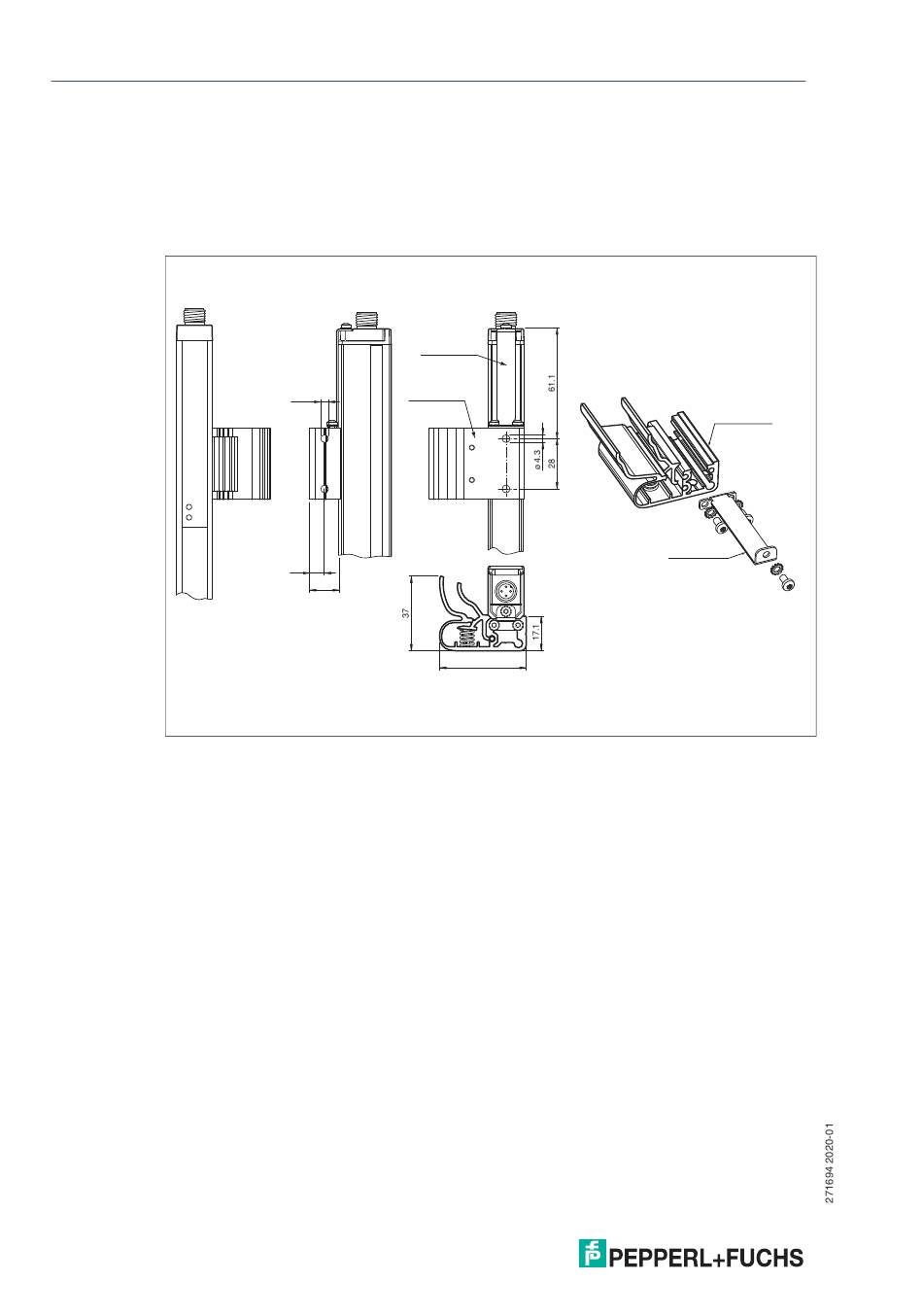

Abbildung 8.4 Abmessungszeichnung und Montage der Montagehilfe OMH-SLCT-01 und OMH-SLCT-02
Die Montagehilfe OMH-SLCT-02 dient als Festlager und fixiert die Position des Lichtvorhangs
bei thermischer Ausdehnung, Vibration oder Stoß.
8.6.3
Montagewinkel OMH-SLCT-03 und OMH-SLCT-04
Bestellbezeichnung (Festlager): OMH-SLCT-03
Bestellbezeichnung (Loslager): OMH-SLCT-04
Die längere Montagehilfe OMH-SLCT-03 hat gegenüber der kürzeren Montagehilfe OMH-
SLCT-04 eine höhere Spannkraft und übernimmt daher bevorzugt die Funktion des Festlagers.
Zur Montage werden mindestens ein Festlager und ein Loslager benötigt. Werden aus Stabili-
tätsgründen mehr als zwei Montagehilfen benötigt, so wird die Verwendung weiterer Loslager
empfohlen. Bei Vibrations- oder Schockbelastung wird empfohlen im Abstand von jeweils
500 mm eine Montagehilfe zu verwenden.
Die Montagehilfe OMH-SLCT-03 kann auch zur Verbindung von 2 Sicherheitslichtvorhän-
gen/Sicherheitslichtgittern verwendet werden. In diesem Fall ist der Blechwinkel zu entfernen.
8.6.4
Montagehilfe OMH-SLCT-05
Bestellbezeichnung: OMH-SLCT-05
Die Montagehilfe OMH-SLCT-05 ist ein robuster, schwenkbarer Halter mit sehr großem
Schwenkbereich. Die integrierte Schwalbenschwanz-Klemmvorrichtung ermöglicht die Befesti-
gung von Profilen der Serien SLCS oder SLCT ohne weiteres Zubehör.
48
OMH-SLCT-02
OMH-SLCT-01
ø 4.3
8.3
16
42.8
OMH-SLCT-01
OMH-SLCT-02
