4–18
Verwendung Eingangsklemmen
Externes Signal für Gleichstrombremse
Mit der Funktion [DB] an einem Eingang-
wird die Gleichstrombremse aktiviert.
Einstellung folgender Parameter bei
Verwendung der Gleichstrombremse [DB]:
• A053 - DC Bremse/Wartezeit. Bereich
von 0,1 - 5,0 s einstellbar.
• A054 - DC Bremse/Bremsmoment.
Bereich von 0 - 100% einstellbar.

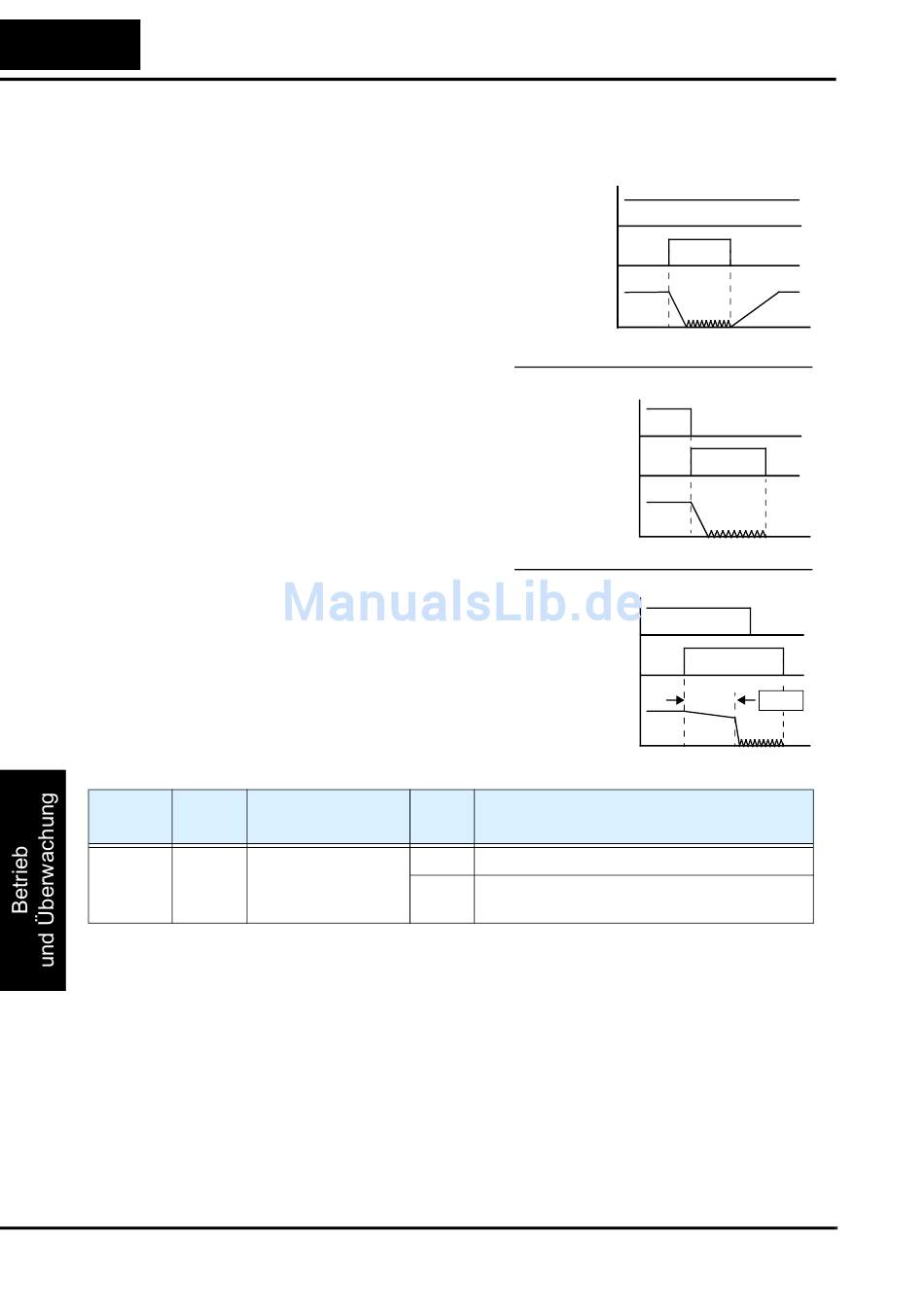

Rechts Beispiele zur Arbeitsweise.
1. Fall 1 - Start-Befehl [FW] oder [RV]
steht an. Ansprechen der Gleichstrom-
bremse bei Signal [DB], bei Wegnahme
des Signals Ausgangsfrequenz wie
eingestellt.
2. Fall 2 - Start-Befehl wird abgeschaltet.
Ansprechen der Gleichstrombremse bei
Signal [DB], bei Wegnahme des
Signals bleibt der Umrichter aus-
geschaltet.
3. Fall 3 - Start-Befehl wird abgeschaltet.
Ansprechen der Gleichstrombremse bei
Signal [DB] nach Ablauf der
Verzögerungszeit in Parameter A053.
Der Motor befindet sich im freien
Auslauf. Bei Wegnahme des Signals
bleibt der Umrichter ausgeschaltet.
Options-
Symbol
Nr.
07 DB
Name Status
Gleichstrombremse
OFF
1
[FW, RV]
0
1
[DB]
0
Ausgangs-
frequenz
Start-Befehl
[DB]
Ausgangs-
frequenz
Start-Befehl
[DB]
Ausgangs-
frequenz
Beschreibung
ON Gleichstrombremse während Verzögerung
Keine Gleichstrombremse während
Verzögerung
Fall 1
t
Fall 2
1
0
1
0
t
Fall 3
1
0
1
0
Verz.
A053
t
