OIT***-F113-B12-CB*
Inbetriebnahme
6
Inbetriebnahme
6.1
Ausrichten/Justieren
Hinweis!
Montage der Codebleche bei OIT300, OIT500 und OIT1500
Achten Sie darauf, dass das Codeblech senkrecht zu dem Kameraobjektiv in dem
OIT-Gehäuse montiert ist. Ein Kippwinkel von maximal 10° darf nicht überschritten
werden.
Beleuchtungswinkel
Für die optimale Erfassung der Lochmatrix müssen die Codeträger in einem
bestimmten Winkel von der LED-Platine beleuchtet werden, um einen möglichst
hohen Kontrast zwischen Loch und Metallplatte zu erzielen. Je nach Leseabstand
muss der Winkel für eine korrekte Beleuchtung manuell eingestellt werden. Die
Beleuchtungseinheit ist im Gehäuse des OIT-Systems auf einer Schiene befestigt.
Anhand einer Skala kann die Beleuchtungseinheit in die richtige Position
verschoben werden.
Das OIT200-System ist auf einen Abstand von 170 mm zwischen Codeträger und
OIT-System voreingestellt.
Das OIT300-System ist auf einen Abstand von 200 mm zwischen Codeträger und
OIT-System voreingestellt.
Das OIT500-System ist auf einen Abstand von 380 mm zwischen Codeträger und
OIT-System voreingestellt.
Das OIT1500-System ist auf einen Abstand von 1500 mm zwischen Codeträger
und OIT-System voreingestellt.
Sollte dieser Abstand auch bei Ihnen verwendet werden, können Sie die
folgenden Einstellungen überspringen siehe Kapitel 5.2.
Optimalen Beleuchtungswinkel einstellen
Um den optimalen Beleuchtungswinkel einzustellen, gehen Sie wie folgt vor:
1. Schrauben Sie den Deckel des OIT-Gehäuses ab.
2. Lösen Sie die 2 Schrauben am Sockel der Beleuchtungseinheit (siehe
Position 1).

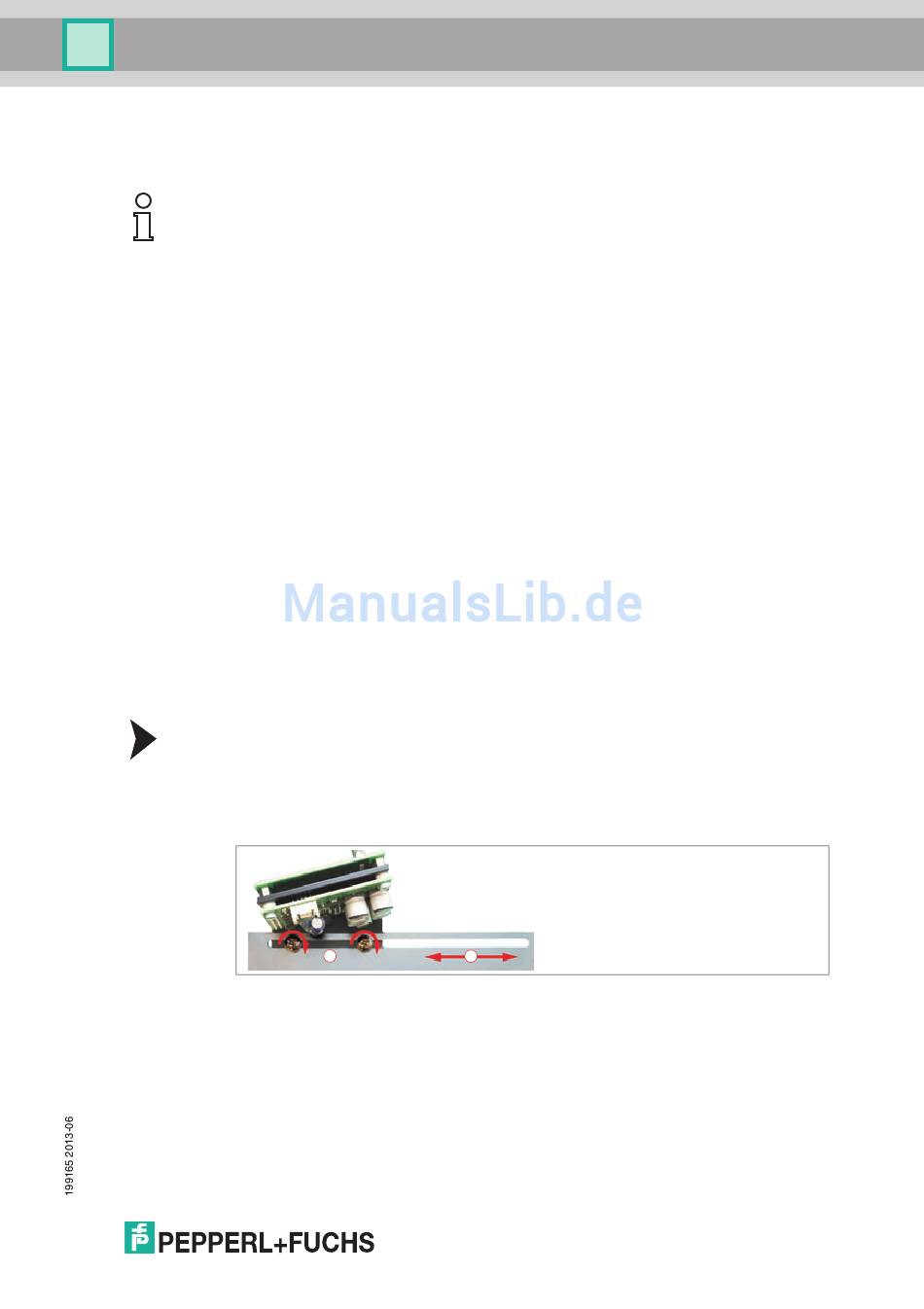

Abbildung 6.1 Beleuchtungswinkel einstellen
3. Verschieben Sie die Beleuchtungseinheit analog zur Entfernung des OIT zum
Codeträger (siehe Position 2). Die Maßeinheit auf der Skala entspricht der
Entfernung zum Codeträger in mm. Richten Sie diejenige Schraube an der
Skala aus, die sich näher an der Kamera befindet (in der Abbildung
oben die linke Schraube). Je weiter die Beleuchtungseinheit vom
Kamerasystem entfernt ist, desto größer wird der Leseabstand.
4. Nachdem Sie den korrekten Abstand eingestellt haben, ziehen Sie die
Schrauben am Sockel der Beleuchtungseinheit an.
5. Schrauben Sie den Deckel des OIT-Gehäuses wieder fest.
1
2
23
