Funktion und Aufbau
3.1.6 Anzeige- und Bedienelemente, Anschlüsse
LED-Anzeigen
Hauptschalter,
Schnittstellen,
Gasanschlüsse
24
Die an der linken Tür des Analysators angebrachte grüne LED leuchtet nach dem
Einschalten des Analysators.

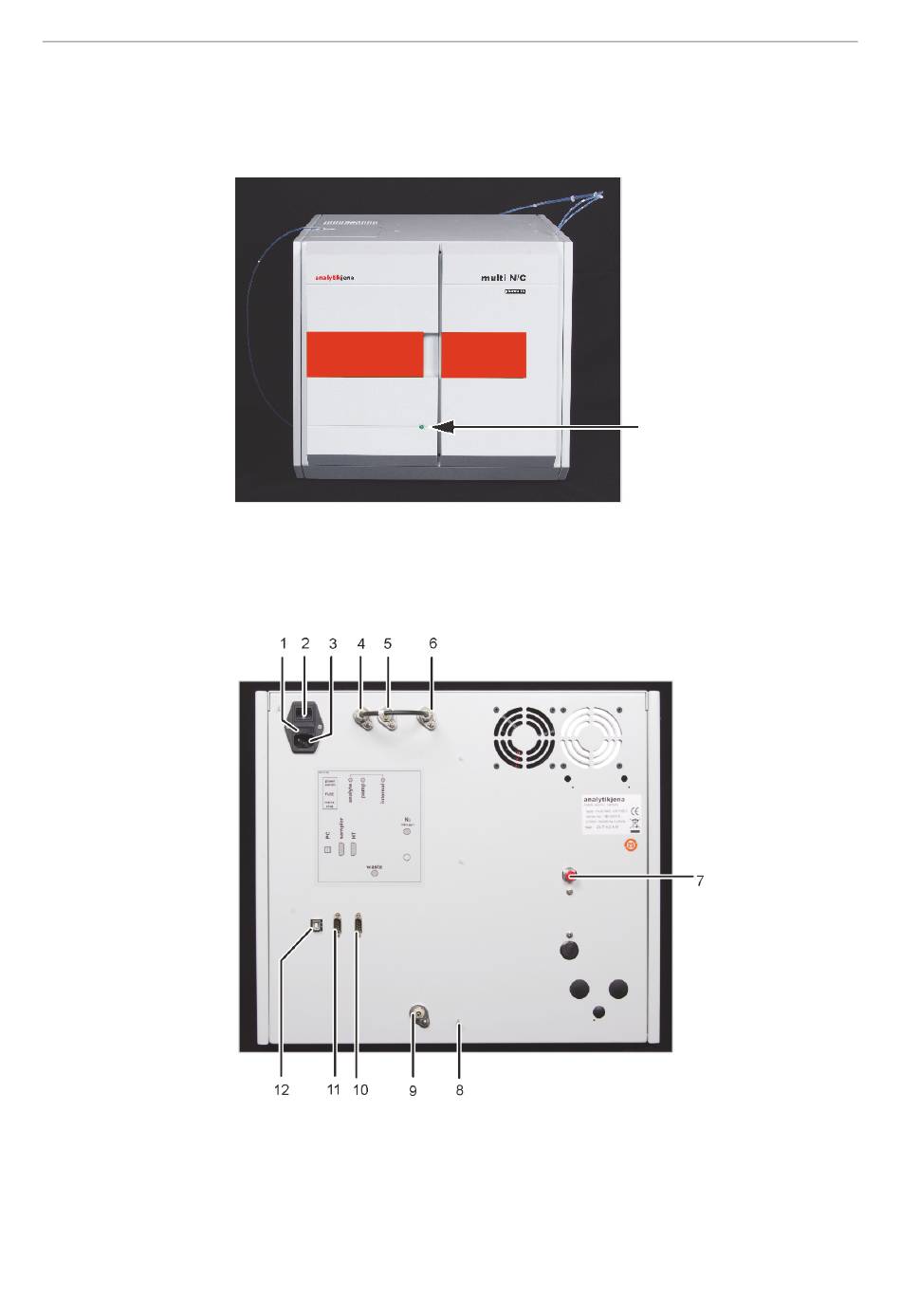

Bild 12 Diode zur Anzeige der Betriebsbereitschaft
Hauptschalter, Netzanschluss, Gerätesicherung, Medienanschlüsse (Gase und Abfall)
sowie die Schnittstellen für den Anschluss des PCs und der Zubehöre befinden sich auf
der Rückseite des multi N/C pharma UV. Ein Schema in der Mitte der Rückseite erklärt
die verschiedenen Anschlüsse.
Bild 13 Anschlüsse auf der Geräterückseite
1 Lade für Netzsicherung "FUSE"
2 Hauptschalter "power switch"
3 Netzanschluss "main plug"
4 Gasanschluss "analyte"
5 Gasanschluss "pump"
6 Anschluss "internal"
multi N/C pharma UV
7 Anschluss für Inertgas "N
2
8 Anschluss des Nullleiters am Probengeber
9 Abfall "waste"
10 RS 232-Schnittstelle für HT-Modul "HT"
11 RS 232-Schnittstelle für "sampler"
12 USB-Schnittstelle für PC
nitrogen"
