Funktion und Aufbau
18

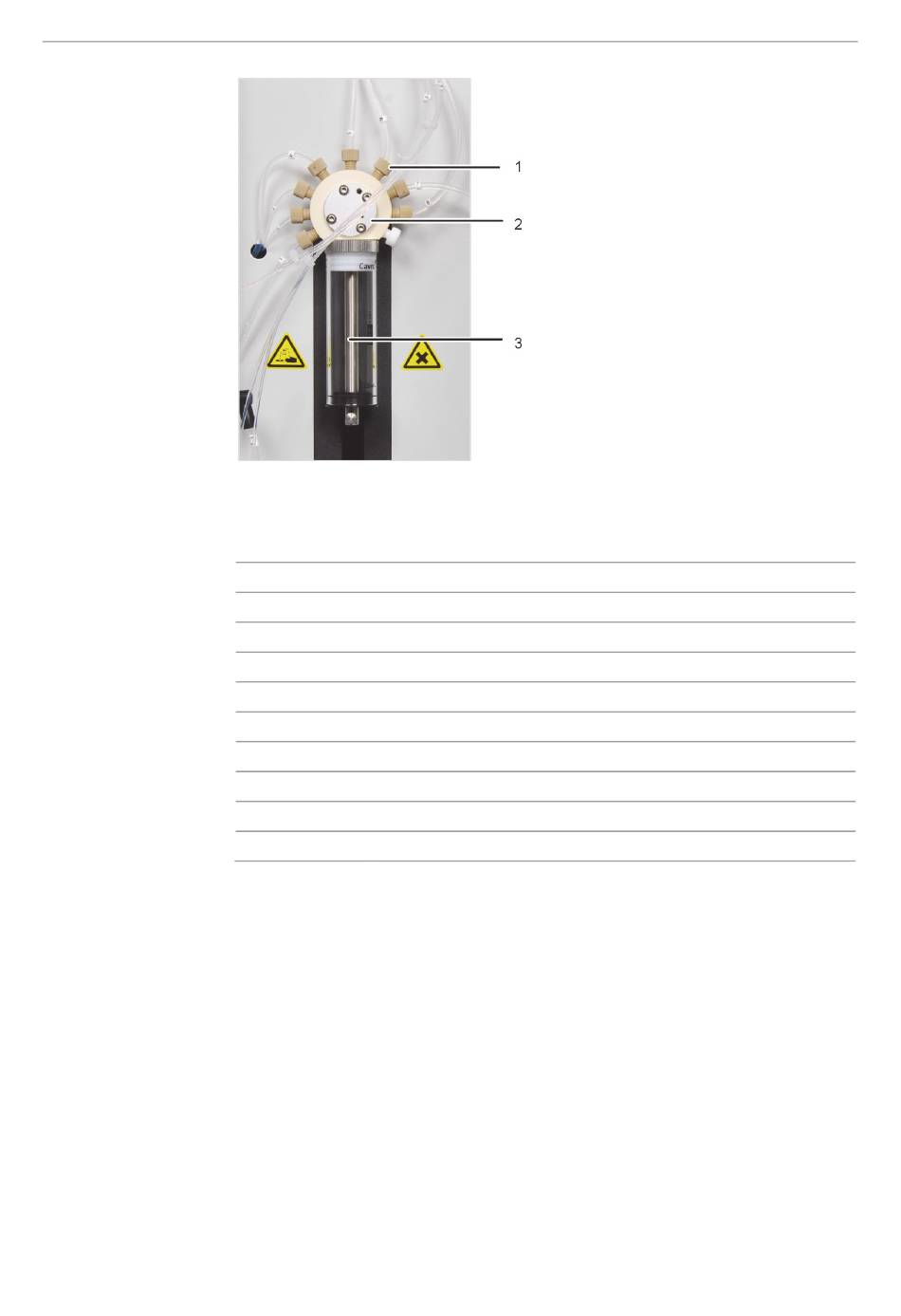

Bild 3 Spritzenpumpe mit 9-Port-Ventil
Die Schläuche am 9-Port-Ventil sind gekennzeichnet und mit folgenden Komponenten
verbunden:
Schlauch.-Nr. Verbindung zu Komponente/Zubehörteil
1 TIC-Kondensatgefäß
2 Reagenzienflasche für Phosphorsäure H
3 Reagenzienflasche für Natriumperoxodisulfat Na
4 Abfallentsorgung
5 Reinstwasserflasche
6 Probe
7 UV-Reaktor
8 Abfallentsorgung
9 nicht belegt
multi N/C pharma UV
1 Fingertight-Verbindung
2 9-Port-Ventil
3 Dosierspritze
PO
3 4
S
2 2
O
8
