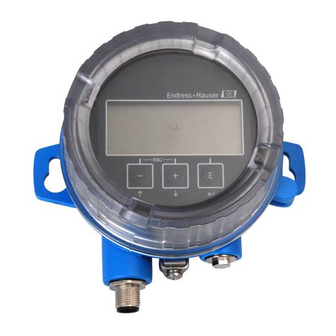

Endress+Hauser FHX50 Ergänzung Zu Bedienungsanleitung

Endress+Hauser FHX50 Ergänzung Zu Bedienungsanleitung

Abgesetzte anzeige; sonderdokumentation
Vorschau ausblenden Andere Handbücher für FHX50:

Werbung

SD01007F/00/DE/09.21
71514616
2021-01-29
Products
Sonderdokumentation
Abgesetzte Anzeige FHX50
Füllstands- und Durchflussmessung
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser FHX50

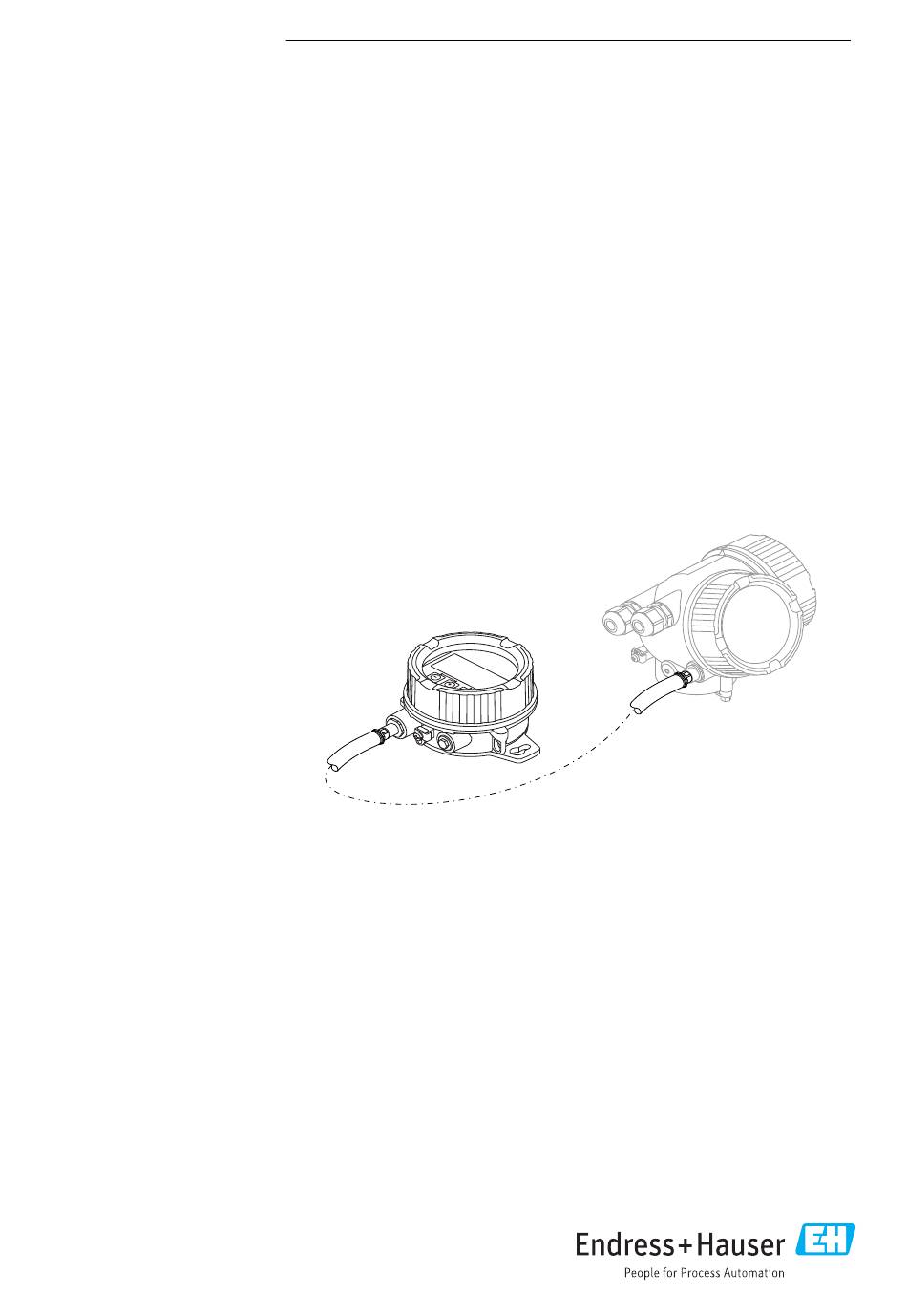

  • Seite 1 Products Solutions Services SD01007F/00/DE/09.21 71514616 2021-01-29 Sonderdokumentation Abgesetzte Anzeige FHX50 Füllstands- und Durchflussmessung...
  • Seite 2: Inhaltsverzeichnis

    Anschluss mit NPT ½ Gewinde ..18 FHX50 anschließen ....21 Entsorgung ....23...
  • Seite 3: Sicherheitshinweise

    Ein Gerät darf nur dann mit FHX50 nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Grundspezifikationen, "Anzeige, Bedienung" die Option L oder M ("Vorbereitet für FHX50") aufgeführt ist. Option N mit Gehäuse GT19 ist nicht zulässig. Sicherheitshinweise (XA) des FHX50 beachten.
  • Seite 4: Lieferumfang

    Lieferumfang Der Lieferumfang hängt von der bestellten Ausführung gemäß der Produktstruktur ab. Kabel mit Kabeleinführungen Lieferumfang Bestellmerkmal 040 "Kabel" A0021484  1 Gehäuse FHX50; Kabeleinführung abhängig vom Kabel (Bestellmerkmal 040) NPT ½ Gewinde M12-Stecker Kabelverschraubung M16 A0021489  2 Kabel mit M12-Stecker •...
  • Seite 5: Nachrüstsatz Für Messgerät

    Abgesetzte Anzeige FHX50 Lieferumfang A0021485  3 Anzeigemodul, eingebaut im Gehäuse Option C "SD02 4-zeilig, Drucktasten + Datensicherungsfunktion" Option E "SD03 4-zeilig, beleuchtet, Touch control + Datensicherungsfunktion" Nachrüstsatz für Messgerät Lieferumfang Bestellmerkmal 050 "Ausführung Messgerät" (Option B: Nicht vorbereitet für Anzeige FHX50+Nachrüstsatz)
  • Seite 6: Technische Daten

    Technische Daten Abgesetzte Anzeige FHX50 A0019381  5 Montagesatz für Rohrmontage Montagebügel, 304 (1.4301) 2 × Schrauben, A2 2 × Schlauchschelle, 304 (1.4301) Technische Daten Abmessungen 136 (5.35) 114 (4.49) A0019039 Maßeinheit mm (in) Endress+Hauser...
  • Seite 7: Weitere Daten

    Abgesetzte Anzeige FHX50 Werkstoffe Weitere Daten • Schutzart: IP68, NEMA 6P • Umgebungstemperatur: –40 … 80 °C (–40 … 176 °F) • Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Klimaklasse: DIN EN 60068-2-38 (Prüfung Z/AD) • Schwingungsfestigkeit: DIN EN 60068-2-64 / IEC 68-2-64: 20 … 2 000 Hz, 1 (m/s •...
  • Seite 8: Gehäuse Aluminium

    Werkstoffe Abgesetzte Anzeige FHX50 Gehäuse Aluminium Bestellmerkmal 030 "Gehäuse", Option C "Einkammer, Alu, beschichtet" A0019191 Deckel; Aluminium EN-AC 43400 1.1 Deckelkralle; A4 und 316L (1.4404) 1.2 Dichtung; NBR, PTFE beschichtet Gehäuse; Aluminium EN-AC 43400 Anhängeschild; 316 (1.4401) und Klebeschild Stopfen; Messing (CuZn) vernickelt 4.1 Gore-Tex-Filter;...
  • Seite 9: Werkzeuge Und Tools

    Abgesetzte Anzeige FHX50 Werkzeuge und Tools A0044786 Deckel; PBT-PC und PC 1.1 Deckelkralle; A4 und 316L (1.4404) 1.2 Dichtung; EPDM, PTFE beschichtet Gehäuse; PBT Anhängeschild; 316 (1.4401) und Klebeschild Stopfen; Messing (CuZn) vernickelt 4.1 Gore-Tex-Filter; ePTFE 4.2 Dichtung; Santoprene Erdungsklemme; A2, A4, 304 (1.4301) und 301 (1.4301) Kabelverschraubung;...
  • Seite 10: Montage

    Montagevarianten FHX50 Kabeleinführung parallel zum Rohr Kabeleinführung senkrecht zum Rohr Montagehinweise: SD00334F Der Montagebügel kann direkt mit dem FHX50 bestellt werden (Merkmal 620 "Zubehör beigelegt", Option AA "Montagebügel, Rohr 1"/2"). Der Montagebügel ist außerdem als separates Zubehör erhältlich. Bestellnummer: 71132890 Elektrischer Anschluss Gehäusegewinde...
  • Seite 11: Anschluss Mit M12-Stecker

    8.1.1 Transmitter vorbereiten Dieser Abschnitt entfällt, wenn der Transmitter bereits für die Anzeige FHX50 vorberei- tet ist (Merkmal 030 "Anzeige", Option L, M oder N). In diesem Fall kann das FHX50 direkt mit dem Transmitter verbunden werden. 1 → 3 mm A0021430 2 →...
  • Seite 12 Elektrischer Anschluss Abgesetzte Anzeige FHX50 3 → A0033494 4 → A0033493 5 → A0044787 Endress+Hauser...
  • Seite 13 Abgesetzte Anzeige FHX50 Elektrischer Anschluss 6 → A0021455 3 mm 2.5 Nm A0021451 Endress+Hauser...
  • Seite 14: Fhx50 Mit Transmitter Verbinden

    Teil des Steckers oder der Kabelverschraubung angebracht werden. Anschluss mit kundenseitigem Kabel Potenzialausgleich Der Potenzialausgleich muss sowohl am Transmitter als auch am FHX50 angeschlossen werden. Falls Potenzialdifferenzen zu erwarten sind, gegebenenfalls Potenzialausg- leichsleiter zwischen FHX50 und Transmitter verlegen. 8.2.1 Kabelspezifikation •...
  • Seite 15: Transmitter Anschließen

    Abgesetzte Anzeige FHX50 Elektrischer Anschluss 8.2.2 Transmitter anschließen 1 → 3 mm A0021430 2 → A0033491 Endress+Hauser...
  • Seite 16 Elektrischer Anschluss Abgesetzte Anzeige FHX50 3 → A0033415 4 → A0021457 5 → A0044788 Endress+Hauser...
  • Seite 17 Abgesetzte Anzeige FHX50 Elektrischer Anschluss 6 → A0021453 3 mm 2.5 Nm A0021451 Endress+Hauser...
  • Seite 18: Anschluss Mit Npt ½ Gewinde

    Elektrischer Anschluss Abgesetzte Anzeige FHX50 Anschluss mit NPT ½ Gewinde 1 → 3 mm A0021430 2 → A0044731 Endress+Hauser...
  • Seite 19 Abgesetzte Anzeige FHX50 Elektrischer Anschluss 3 → A0044732 4 → A0044733 5 → A0044734 Endress+Hauser...
  • Seite 20 Elektrischer Anschluss Abgesetzte Anzeige FHX50 6 → 3.5 Nm A0044735 ‣ Bei Rohrmontage die Verschraubung des NPT Anschlusses gegenhalten. 3 mm 2.5 Nm A0021451 Endress+Hauser...
  • Seite 21: Fhx50 Anschließen

    Abgesetzte Anzeige FHX50 Elektrischer Anschluss FHX50 anschließen Beispiel M20 Kabelverschraubung, gilt auch für M12 Stecker und NPT Verschraubung. 1 → A0033495 2 → A0033496 Endress+Hauser...
  • Seite 22 Elektrischer Anschluss Abgesetzte Anzeige FHX50 3 → A0033497 ‣ Die Klemmenbelegung am Transmitter und am FHX50 müssen über- einstimmen. A0033498 Endress+Hauser...
  • Seite 23: Entsorgung

    Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückge- ben. Endress+Hauser...
  • Seite 24 *71514616* 71514616 www.addresses.endress.com...
