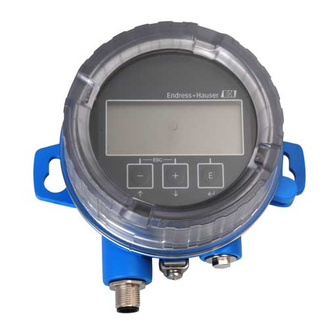

- Seite 1 Products Solutions Services SD01007F/00/DE/08.19 71431959 2019-02-18 Sonderdokumentation Abgesetzte Anzeige FHX50 Füllstand- und Durchflussmessung...
-
Seite 3: Inhaltsverzeichnis
Werkstoffe ..... . 8 FHX50 ......8 Montagebügel . -
Seite 4: Sicherheitshinweise
• Prosonic Flow 200 / 9x2B Bei Transmittern mit Zulassung kann die Verwendung des FHX50 eingeschränkt sein. Ein Gerät darf nur dann mit FHX50 nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Grundspezifikationen, Position 4 "Anzeige, Bedienung" die Option L oder M ("Vorbereitet für FHX50") aufgeführt ist. -
Seite 5: Lieferumfang
Mit Kabelverschraubung für folgende Optionen von Merkmal 040 ("Kabel") • 1: Kundenseitig, Kabel- A0021484 verschraubung M16, 1 Gehäuse FHX50; Kabeleinführung abhängig von Merkmal 040 max 60m • 2: Kundenseitig, Gewinde NPT 1/2 Gewinde NPT 1/2, max 60m M12-Buchse Kabelverschraubung M16 Nur vorhanden für folgende... - Seite 6 Lieferumfang Abgesetzte Anzeige FHX50 Teil Bedingung Nur vorhanden für folgende Optionen von Merkmal 050 ("Ausführung Messgerät") B: Nicht vorbereitet für Anzeige FHX50 Nachrüstsatz ist außerdem als separates Zubehör erhältlich. Bestellnummer: 71248380 A0021487 4 Nachrüstsatz für Messgerät, bestehend aus: Klemmenplatte zum Ersatz für das Anzeigemodul...
-
Seite 7: Technische Daten
Abgesetzte Anzeige FHX50 Technische Daten Technische Daten Abmessungen 136 (5.35) 114 (4.49) A0019039 Maßeinheit mm (in) Weitere Daten Schutzart IP68, NEMA 6P Umgebungstemperatur –40 … 80 °C (–40 … 176 °F) Lagerungstemperatur –40 … +80 °C (–40 … +176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) -
Seite 8: Werkstoffe
Werkstoffe Abgesetzte Anzeige FHX50 Werkstoffe FHX50 A0019191 Position Bauteil Werkstoff Gehäuse : 316L Gehäuse : Kunst- Gehäuse : Alumi- stoff PBT nium Deckel CF3M (ähnlich zu PBT-PC / PC Aluminium EN-AC 316L/1.4404) 43400 Deckelkralle Schraube Kralle 316L (1.4404) 316L (1.4404) 316L (1.4404) -
Seite 9: Montagebügel
Abgesetzte Anzeige FHX50 Werkzeuge und Tools Position Bauteil Werkstoff Gehäuse : 316L Gehäuse : Kunst- Gehäuse : Alumi- stoff PBT nium Erdungsklemme Schraube Federring Klemmbügel 304 (1.4301) 304 (1.4301) 304 (1.4301) Bügel 304 (1.4301) 301 (1.4301) 301 (1.4301) Kabelverschraubung 316L (1.4404) - Seite 10 Werkzeuge und Tools Abgesetzte Anzeige FHX50 Schlitzschraubendreher - < 3 mm Kreuzschlitzschraubendreher - PZ1, PZ2 VORSICHT Um elektrische Sicherheit sicherzustellen: ‣ Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abge- schaltet ist. Endress+Hauser...
-
Seite 11: Montage
Montagevarianten FHX50 Kabeleinführung parallel zum Rohr Kabeleinführung senkrecht zum Rohr Montagehinweise: SD00334F Der Montagebügel kann direkt mit dem FHX50 bestellt werden (Merkmal 620 "Zubehör beigelegt", Option AA "Montagebügel, Rohr 1"/2" "). Der Montagebügel ist außerdem als separates Zubehör erhältlich. Bestellnummer: 71132890... -
Seite 12: Elektrischer Anschluss
Transmitter vorbereiten Dieser Abschnitt entfällt, wenn der Transmitter bereits für die Anzeige FHX50 vorberei- tet ist (Merkmal 030: "Anzeige", Option L, M oder N). In diesem Fall kann das FHX50 direkt mit dem Transmitter verbunden werden → 15. 1 →... - Seite 13 Abgesetzte Anzeige FHX50 Elektrischer Anschluss 3 → A0033494 4 → A0033493 A0021455 Endress+Hauser...
- Seite 14 Elektrischer Anschluss Abgesetzte Anzeige FHX50 Klemmenbelegung Klemme Adernfarbe weiß braun grün gelb grau rosa blau 3 mm 2.5 Nm A0021451 Endress+Hauser...
-
Seite 15: Fhx50 Mit Transmitter Verbinden
Abgesetzte Anzeige FHX50 Elektrischer Anschluss 8.1.2 FHX50 mit Transmitter verbinden A0019128 Anzugsdrehmoment: 0,4 Nm (0,3 lbf ft) Wenn der Transmitter ein Kunststoffgehäuse (GT19) hat, muss zum Schutz vor elektro- statischer Entladung eine nichtmetallische Abdeckung (z.B. Isolierklebeband) über dem metallischen Teil des Steckers bzw. der Kabelverschraubung angebracht werden. -
Seite 16: Anschluss Mit Kundenseitigem Kabel
Elektrischer Anschluss Abgesetzte Anzeige FHX50 Anschluss mit kundenseitigem Kabel 8.2.1 Kabelspezifikation Leiterquerschnitt 0,08 … 0,5 mm (28 … 20 AWG) Außendurchmesser 6 … 10 mm (0,24 … 0,4 in) Maximale Kabellänge 60 m (197 ft) Abisolierlänge 5 … 6 mm (0,2 … 0,24 in) ®... - Seite 17 Abgesetzte Anzeige FHX50 Elektrischer Anschluss 3 → A0033415 4 → A0021457 5 → A0021453 Endress+Hauser...
- Seite 18 Elektrischer Anschluss Abgesetzte Anzeige FHX50 3 mm 2.5 Nm A0021451 Endress+Hauser...
-
Seite 19: Fhx50 Anschließen
Abgesetzte Anzeige FHX50 Elektrischer Anschluss 8.2.3 FHX50 anschließen 1 → A0033495 2 → A0033496 Endress+Hauser... - Seite 20 Elektrischer Anschluss Abgesetzte Anzeige FHX50 3 → A0033497 ‣ Die Klemmenbelegung am Transmitter und am FHX50 müssen über- einstimmen. A0033498 Endress+Hauser...
-
Seite 21: Potenzialausgleich
Abgesetzte Anzeige FHX50 Entsorgung Potenzialausgleich Der Potenzialausgleich muss sowohl am Transmitter als auch am FHX50 angeschlossen wer- den. Falls Potenzialdifferenzen zu erwarten sind, gegebenenfalls Potenzialausgleichsleiter zwischen FHX50 und Transmitter verlegen. Entsorgung Folgende Hinweise zur Entsorgung beachten: • Die national gültigen Vorschriften beachten. - Seite 24 *71431959* 71431959 www.addresses.endress.com...
