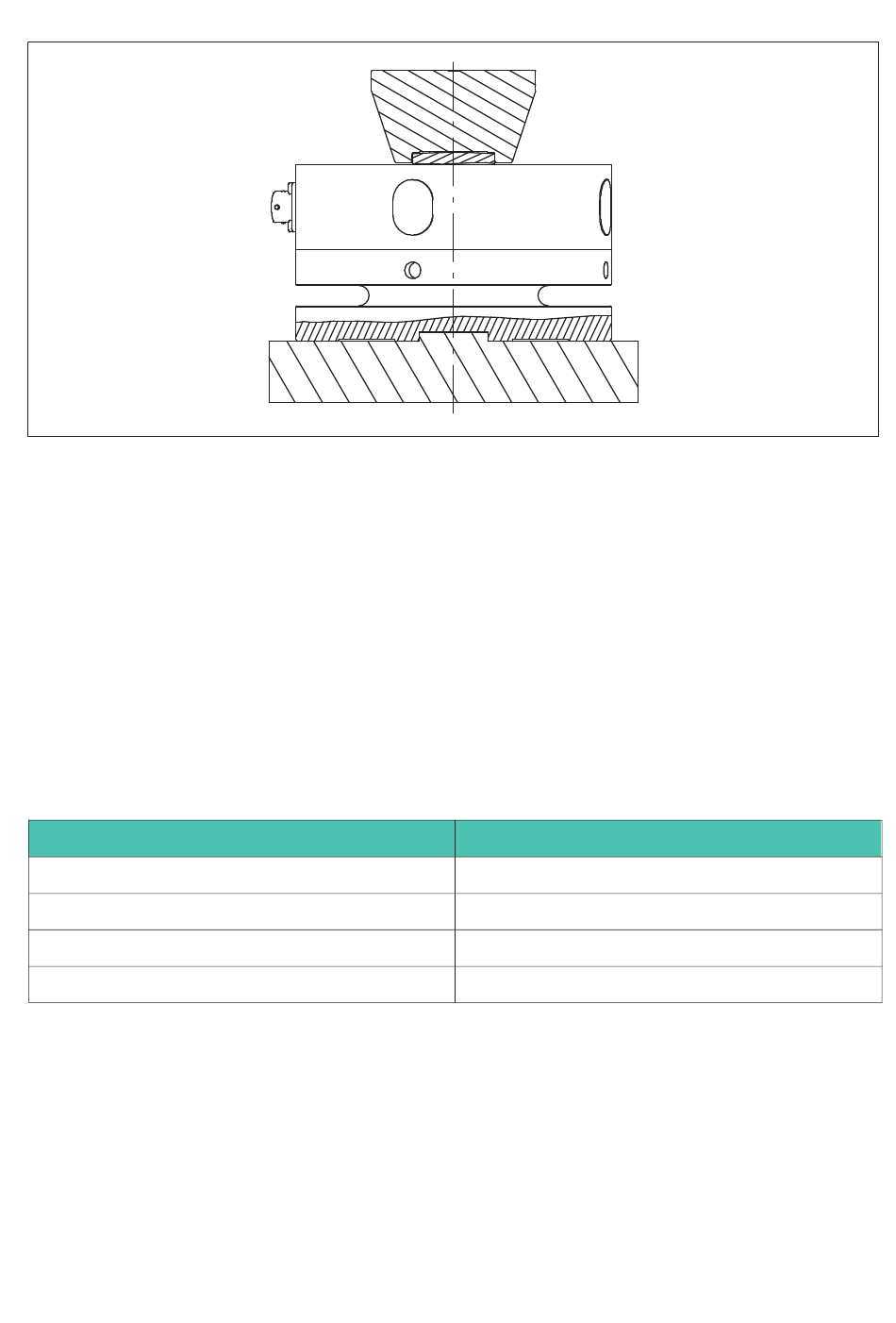

Fig. 6.2 Mise en place correcte de la pièce d'appui, structure porteuse
Si vous ne souhaitez pas installer de pièce d'appui, veuillez noter que l'élément de
construction qui introduit la force dans l'élément d'application de charge convexe doit
être rectifié et présenter une dureté d'au moins 40 HRC.
La structure porteuse doit être en mesure d'accepter la force à mesurer. Notez que la
rigidité de l'ensemble dépend de la rigidité de la surface d'introduction de force et de la
structure porteuse. Notez également que la structure porteuse doit garantir que la force
sera toujours introduite verticalement dans le capteur. Ainsi, même à pleine charge, la
position ne doit pas être inclinée.
Le fond de l'adaptateur comporte un centrage et quatre taraudages qui permettent de
monter les C10 également tête en bas ou à la verticale.
Force nominale
2,5 kN ... 50 kN
100 kN ... 250 kN
Veuillez respecter les hauteurs de montage des C10 avec et sans pièce d'appui indiquées
dans le tableau suivant.
C10
MONTAGE MÉCANIQUE
500 kN
1 MN
Filetage
M6
M8
M12
M16
