3 Aufstellung und Installation

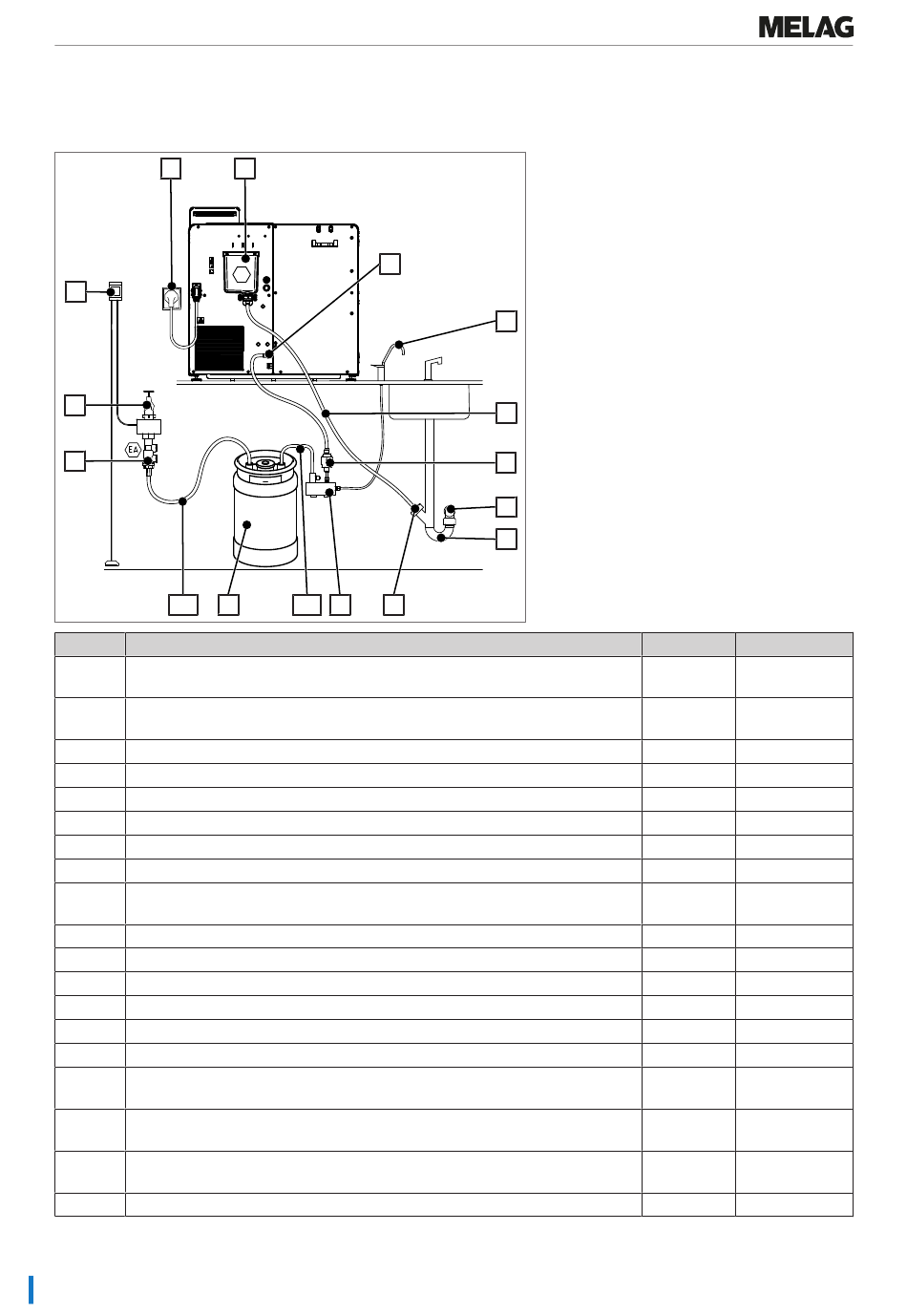

Beispiel 5: Verwendung der Wasser-Aufbereitungsanlage MELAdem 53/53 C (EA)
Die Wasser-Aufbereitungsanlage wird mit einem Wasserverteiler (10) oder über einen Wasserabzweig (nicht dargestellt)
an den Speisewasseranschluss MELAdem des Gerätes angeschlossen.
1
14
13
12
11.1
Position Beschreibung
1 Netzanschluss
2 Überlauftrichter
3 Speisewasseranschluss Wasser-Aufbereitungsanlage
3.1 Cu-Dichtung 13,5x20
3.2 SVS-E Schwenk
4 Entnahmehahn MELAdem
5 Schlauch PTFE (8/6 mm) , 2,5 m
6 Filter für MELAdem
7 Wandabfluss NW40
8 Doppelkammer-Siphon
9 Anschluss an Siphon
9.1 Cu-Dichtung 13,5x20
9.2 SVS-E gerade
9.3 Abwasseradapter G1/4" Innengewinde
10 Wasserverteiler MELAdem 53 zum Anschluss mehrerer Geräte
11 MELAdem 53/53C
11.1 Wasserzulaufschlauch EN 1717, 2,5 m
11.2 Rohrbogen mit Entleerungsventil
12 Rückflussverhinderer Typ EA
24
2
3
AA
11 11.2 10 9
4
5
6
7
8
Art.-Nr.
ME32050
ME31240
ME91900
ME48240
ME26635
ME32050
ME38710
ME56930
ME69005
ME01038/
ME01036
ME24930
ME70405
ME75300
enthalten in
-- gebäudeseitig
vorhanden
-- geräteseitig vor-
handen
-- --
Installationsset
Installationsset
--
s. u. Installationsset
--
-- gebäudeseitig
vorhanden
Installationsset
-- --
Installationsset
Installationsset
Installationsset
--
--
ME01038/
ME01036
ME01038/
ME01036
--
