DE
MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie
die dem Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor. Aufgrund des hohen Gewichts einiger
Elemente wird empfohlen, die Montage mit zwei Personen durchzuführen.

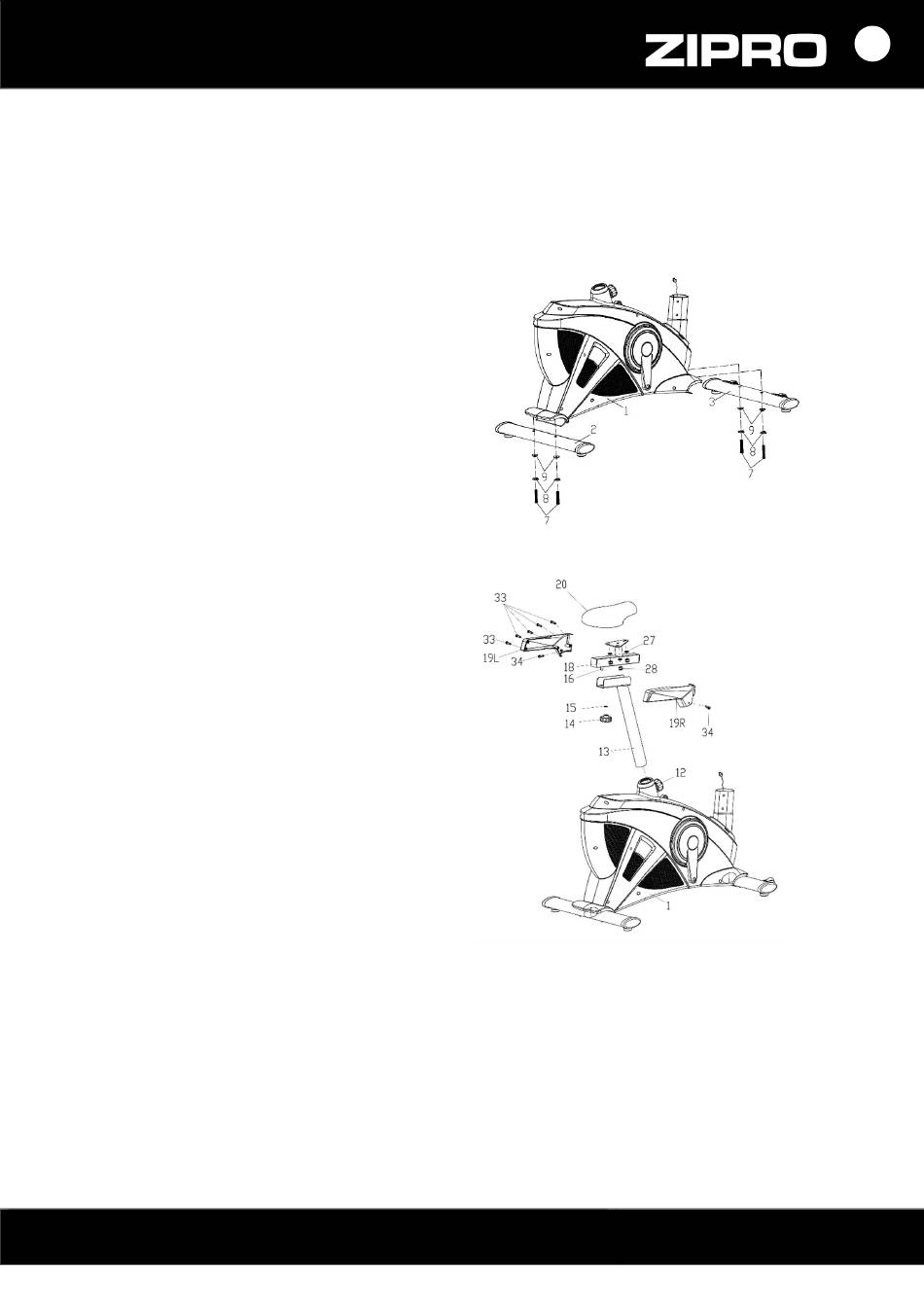

SCHRITT 1.
Befestigen Sie den hinteren (2) und vorderen Fuß
(3) mithilfe der Sechskantschrauben (7), gewölbten
Scheiben (8) und Muttern für Sechskantschrauben
(9) an den Hauptrahmen (1).
ACHTUNG! Vor der Montage der Basis die Plastik-
oder Karton-Transportschutzvorrichtungen
entfernen, falls vorhanden.
SCHRITT 2.
Befestigen Sie den Sattel (20) und ein
Handtuchhalter (42) mithilfe der
Sicherungsmuttern (28) und der flachen
Unterlegscheiben (27) an der Sattelführung (18).
Befestigen Sie die Sattelführung (18) mit dem
Sattel (20) an der Sattelkolumne (13).
Stellen Sie den Sattel in die gewünschte Position
und blockieren Sie ihn mit dem Drehknopf für
die horizontale Einstellung (14), der
Unterlegscheibe (15) und U-Stütze für die
horizontale Satteleinstellung (16).
Setzen Sie die Kolumne (13) mit dem Sattel (18)
in den hinteren Teil des Hauptrahmens. Stellen
Sie den Sattel in die gewünschte Position und
blockieren Sie sie mit dem Drehknopf für die
vertikale Einstellung (14) Mit den
Kreuzschlitzschrauben (33 und 34) befestigen
Sie die linke und rechte
Sattelführungsabdeckung (19 L/R) an der
Sattelkolumne (13).
ACHTUNG! Bei der Einstellung der Sattelhöhe darf
die angegebene minimale und maximale Höhe nicht
überschritten werden.
ACHTUNG! Vor dem Gebrauch des Gerätes
Vergewissern Sie sich, dass der Sattel (20) fest auf
der Führung (18) sitzt.
