Senkrechte Schräg- oder Flachdachdurchführung

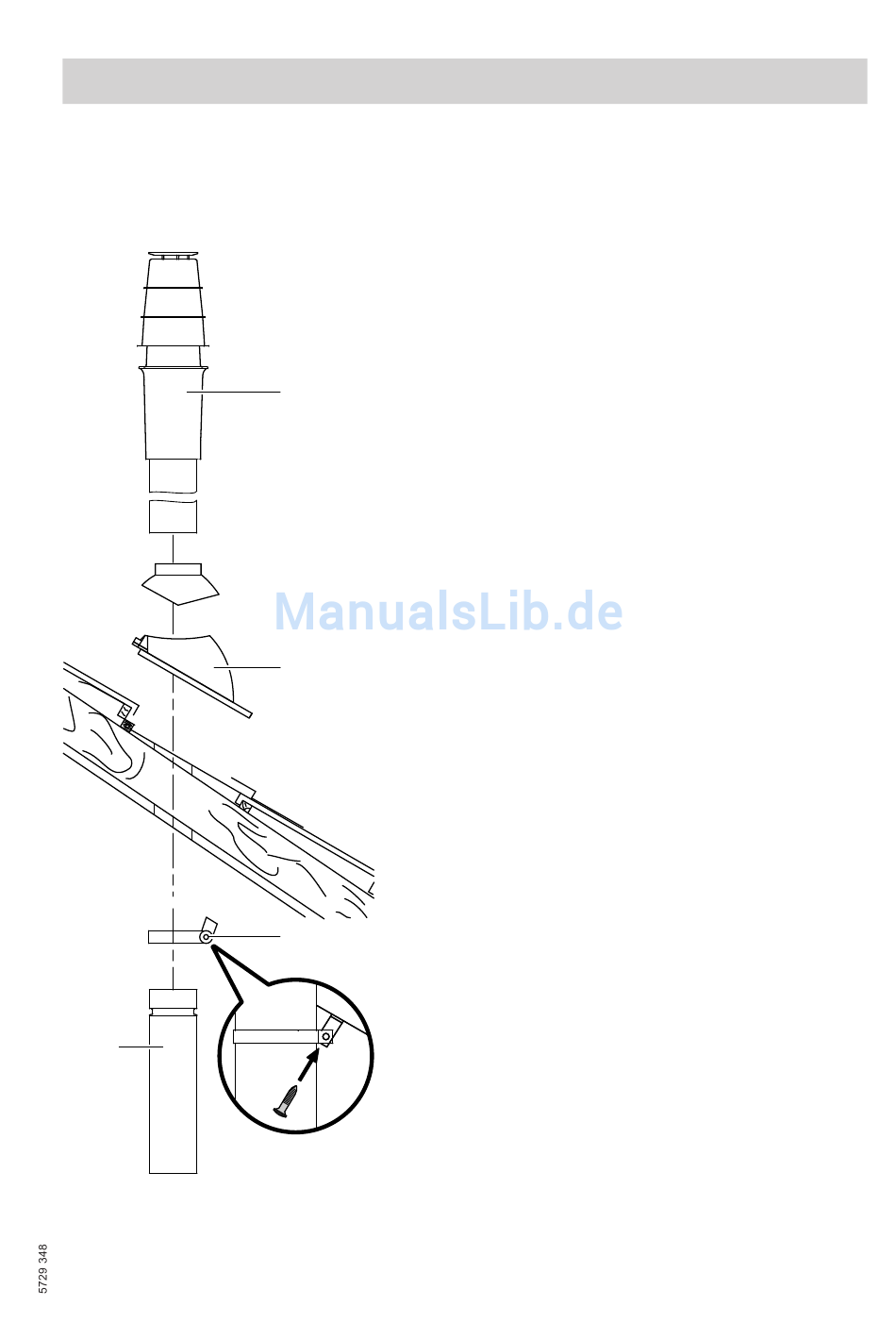

Montage
AZ-Dachdurchführung
6
2
3
7
!
Achtung
Die vorgeschriebenen Baulän-
gen über Dach dürfen nicht unter-
schritten werden.
Dachdurchführung außerhalb
des Dachs nicht kürzen.
■ Rohrdurchführung für Klöber-Dach-
pfannen, Universal-Dachpfanne oder
Flachdachkragen entsprechend Her-
stellerangaben einbauen.
■ Flachdachkragen entsprechend den
Flachdachrichtlinien in die Dachhaut
einbinden.
■ Deckendurchbruch (min. Durchmes-
ser):
– 105 mm (Systemgröße 60)
– 130 mm (Systemgröße 80)
– 160 mm (Systemgröße 100).
■ Erst nach vollständiger Montage die
Durchführung mit einer Schelle an der
Dachkonstruktion befestigen.
■ Dachdurchführung von oben auf
Dachziegel oder Flachdachkragen
aufsetzen.
■ AZ-Verbindungsleitung von unten
anschließen.
(Fortsetzung)
